Каркас ВРУ-1 Unit S сварной (ВхШхГ) (2000х600х600) IP31 PROxima | mb-20-60-60n EKF

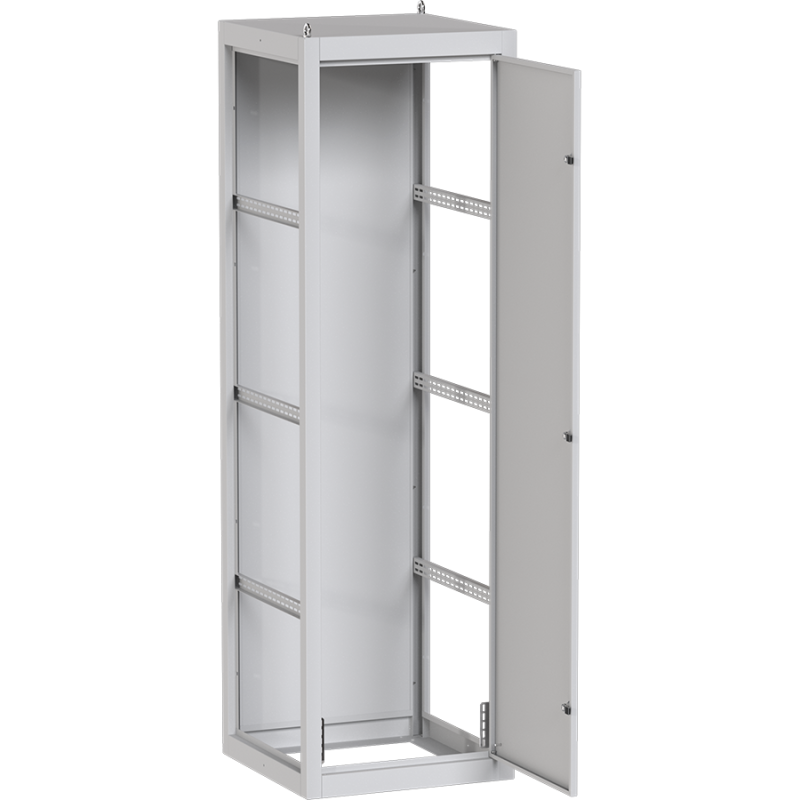

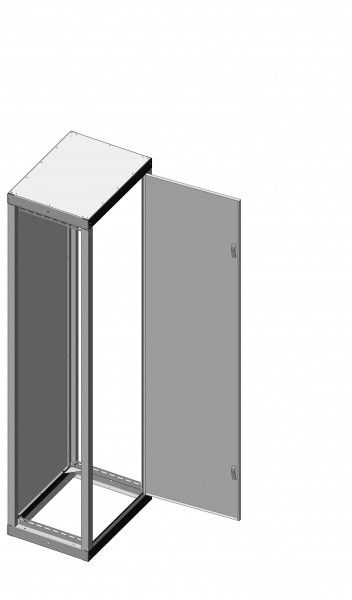

Каркас ВРУ-1 Unit S сварной (2000х600х600) IP31 от EKF - это прочный металлический корпус для сборки вводно-распределительных устройств в помещениях и на улице. Подходит для монтажа оборудования на ток до 800 А, обеспечивает надежную защиту и гибкую компоновку. Артикул mb-20-60-60n соответствует сериям PROxima и ВРУ Unit S.

Назначение и область применения

Каркас ВРУ-1 Unit S сварной (2000х600х600) IP31 предназначен для сборки вводно-распределительных устройств (ВРУ) - систем, которые принимают электроэнергию, учитывают её потребление и распределяют по групповым цепям. Применяется в жилых домах, офисах, торговых центрах и на промышленных объектах. Подходит как для внутренней, так и для наружной установки благодаря защите IP31.

Технические характеристики

• Размеры: 2000×600×600 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: сталь с порошковым покрытием цвета 7035 (серый)
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (соответствует высокой механической нагрузке)
• Количество дверей: одна, с тремя замками для усиленной безопасности
• Наличие монтажной платы: да - позволяет фиксировать оборудование на раме без дополнительных кронштейнов
• Способ монтажа: напольный, встраиваемый, открытый - гибкая адаптация под проект
• Соединяемый в ряд: да - можно объединить несколько корпусов в одну линию
• Гарантия: 60 месяцев (5 лет)
• Подходит для метрического монтажа: да - совместим с DIN-рейками и стандартными креплениями

Совместимость и монтаж

Каркас ВРУ-1 Unit S сварной (2000х600х600) IP31 совместим со всеми аксессуарами серии PROxima: монтажными панелями, рейками и пластронами для изоляции токоведущих частей. Монтаж возможен:

• На полу - с помощью болтов через основание;
• В стену - при подготовке ниши (встраиваемый вариант);
• Открыто - на бетонном или металлическом основании без короба.

При соединении нескольких корпусов в ряд используйте комплекты стыковочных элементов - они обеспечивают герметичность и целостность контура заземления. Учитывайте посадочные размеры: глубина 600 мм требует свободного пространства перед шкафом минимум 800–1000 мм для обслуживания.

Безопасность и стандарты

Каркас ВРУ-1 Unit S сварной (2000х600х600) IP31 соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Защита IP31 предотвращает попадание крупной пыли и капель воды - этого достаточно для indoor-установок и закрытых площадок. IK10 гарантирует устойчивость к случайным ударам, что важно в местах с активным движением персонала или техники. Трехзамковая система двери снижает риск несанкционированного доступа.

Преимущества

• Высокая механическая прочность - стальной каркас с порошковым покрытием не деформируется при температурных колебаниях и влажности
• Готовая монтажная плата - экономит время на установку автоматов и аппаратов
• Поддержка метрического монтажа - совместимость с большинством европейских и российских компонентов
• Возможность встраивания и наружной установки - один тип корпуса решает задачи в разных условиях
• Долгий срок службы - 5 лет гарантии подтверждают качество материалов и сборки

Ограничения применения

Не применяйте Каркас ВРУ-1 Unit S сварной (2000х600х600) IP31 в средах с постоянным воздействием струй воды, химических паров или агрессивных жидкостей - степень защиты IP31 недостаточна. Также не рекомендован для установки в зонах с повышенной взрывоопасностью (взрывоопасные зоны ZONE 1/2). Напольный монтаж требует ровного, не подверженного проседанию основания - не устанавливайте на мягкий грунт или деревянный настил без бетонной плиты.

Примеры использования

• Вводно-распределительное устройство в подвале многоквартирного дома
• Электрощитовая на территории завода с контролируемым микроклиматом
• Наружный щит управления освещением во дворе ЖК
• Центральный пункт распределения энергии в торговом комплексе

Практические советы

• Перед монтажом проверьте соответствие размеров проема при встраивании - допуск +-5 мм по ширине и высоте
• Используйте термостойкие кабельные вводы при прокладке проводов - стандартные вводы не рассчитаны на нагрев выше +70C
• При соединении нескольких корпусов в ряд - обязательно выполните равномерное заземление всех секций
• Для наружной установки - предусмотрите дренаж и защиту от прямого солнечного света; даже IP31 не спасает от перегрева
• Замки на двери - регулярно смазывайте графитовой смазкой, чтобы избежать коррозии в сыром воздухе
