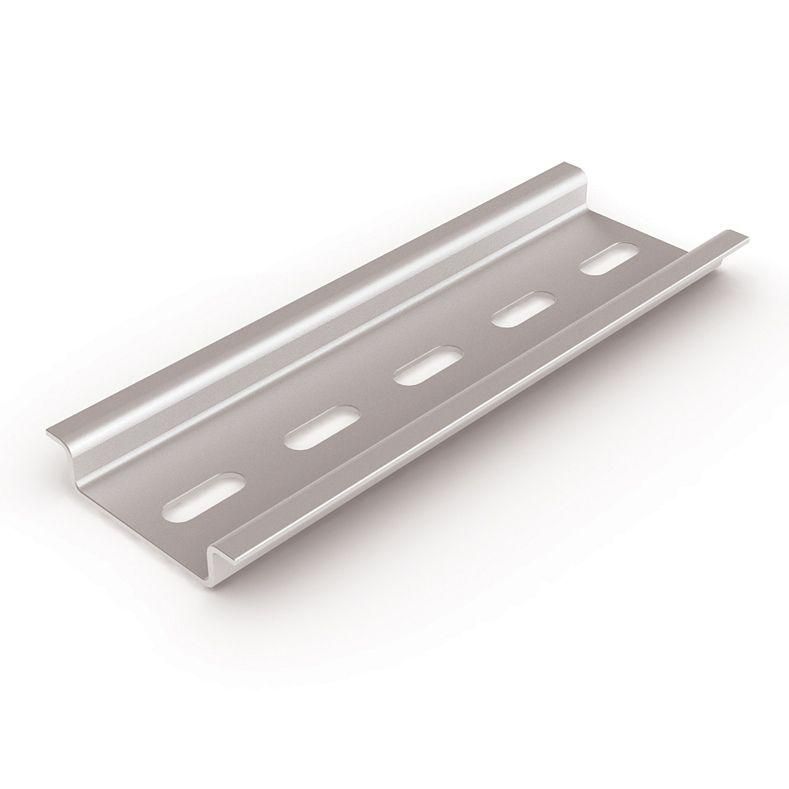

DIN-рейка (20см) оцинкованная 1мм | YDN14-0020 IEK

Оцинкованная DIN-рейка длиной 200 мм от IEK (артикул ydn14-0020) предназначена для надёжного крепления модульного электрооборудования в распределительных щитах. Эта рейка из стали толщиной 1 мм совместима со стандартными автоматическими выключателями, УЗО и другими устройствами, устанавливаемыми на DIN-рейку 35/7,5 мм.

Назначение и область применения

DIN-рейка используется для фиксации модульного оборудования в электрических щитах, шкафах управления и установочных коробках. Подходит для монтажа автоматических выключателей, УЗО, реле, счетчиков, контакторов и других устройств с защёлкивающимся креплением на стандартную DIN-рейку 35/7,5 мм. Применяется в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Тип: DIN-рейка 35/7,5 мм - соответствует стандарту EN 60715
• Материал: сталь
• Покрытие: оцинкованное - повышает corrosion resistance
• Толщина стенки: 1 мм - обеспечивает достаточную жесткость для нагрузок при монтаже
• Длина: 200 мм
• Форма просечки: продольный паз - позволяет использовать стандартные зажимы и крепёж
• Шаг отверстий: 30 мм - одинаковое расстояние между отверстиями для крепления к поверхности

Совместимость и монтаж

Reika совместима со всеми устройствами, предназначенными для крепления на DIN-рейку 35/7,5 мм. Для установки используются саморезы или дюбели через отверстия с шагом 30 мм. Рейка легко крепится к металлическому корпусу щита или деревянной/пластиковой панели. Монтировать можно как горизонтально, так и вертикально - главное, чтобы поверхность была плоской и прочной. Не требует специальных инструментов: достаточно отвёртки и сверла подходящего диаметра.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 60715 для DIN-реек. Оцинкованное покрытие снижает риск коррозии в условиях повышенной влажности. Напряжение и ток не влияют на саму рейку - она является исключительно механическим элементом крепления.

Преимущества

• Оцинкованная поверхность защищает от ржавчины даже в сырых помещениях
• Толщина 1 мм гарантирует устойчивость к деформациям при установке нескольких тяжёлых аппаратов
• Чёткий шаг отверстий 30 мм упрощает разметку и крепление
• Поддерживает стандартную ширину 35 мм - совместима с любым оборудованием от разных производителей

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты IP и не рассчитана на воздействие осадков
• Не рекомендуется использовать в средах с высокой химической активностью (например, в химпроизводстве) - оцинковка может разрушаться под действием кислот
• Длина 200 мм слишком мала для крупных щитов; для длинных рядов потребуется несколько реек, соединённых друг с другом

Примеры использования

• Крепление автомата, УЗО и реле в квартирном щите
• Установка контроллеров и терморегуляторов в шкафу HVAC
• Монтаж датчиков и реле в промышленных панелях управления
• Временная сборка тестового стенда в мастерской

Практические советы

• Перед монтажом проверьте, что оборудование, которое будет крепиться, действительно имеет защёлку под DIN-рейку 35/7,5 мм - не все устройства совместимы
• При использовании нескольких реек в одном щите соблюдайте параллельность и равномерный зазор между ними
• Для долговечности используйте антивибрационные прокладки, если рейка крепится к вибрирующей поверхности
• Если требуется удлинить рейку - лучше купить готовую 1 метровую, чем стыковать две 200-мм, так как соединение может стать слабым местом
• Артикул ydn14-0020 - идеальный вариант для замены или доукомплектации старого щита, где нужна короткая секция
