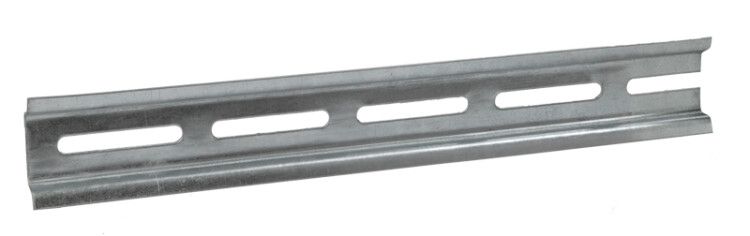

DIN-рейка оцинкованная 800 мм с Ω-профилем GENERICA YDN10-0080

DIN-рейка оцинкованная длина 800 мм от бренда IEK (ИЭК), артикул ydn10-0080 - это надёжный элемент для монтажа модульного электрооборудования на панелях распределительных щитов. Прочная оцинкованная сталь обеспечивает долгий срок службы даже в условиях повышенной влажности.

Назначение и область применения

DIN-рейка оцинкованная длина 800 мм предназначена для фиксации модульного оборудования в электрощитах: автоматических выключателей, УЗО, реле, контакторов, счетчиков и других устройств стандарта 35 мм. Подходит для установки в бытовых, промышленных и коммерческих щитах. Часто используется в системах управления, автоматизации и распределения энергии.

Технические характеристики

• Тип DIN-рейки: 35/7.5 мм - соответствует международному стандарту EN 60715, подходит для всех устройств с защёлкой 35 мм;
• Длина: 800 мм - оптимальна для средних и крупных щитов, позволяет разместить до 24–30 модулей в зависимости от габаритов оборудования;
• Материал: сталь - высокая механическая прочность, устойчивость к деформациям;
• Покрытие: оцинкованное - защищает от коррозии, особенно важно в помещениях с высокой влажностью или температурными колебаниями;
• Срок службы: 15 лет - при соблюдении условий эксплуатации в закрытых щитах без агрессивных химических сред.

Совместимость и монтаж

DIN-рейка оцинкованная длина 800 мм совместима со всеми стандартными модульными устройствами, имеющими крепление типа TS-35. Монтируется с помощью саморезов или специальных крепёжных пластин на металлическую поверхность щита. Для фиксации достаточно двух точек крепления - по краям рейки. Не требует дополнительных инструментов, кроме отвертки. Рекомендуется проверять параллельность установки перед монтажом оборудования.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями EN 60715 и ГОСТ Р 50030.2. Произведена из материала, не поддерживающего горение. Соответствует нормам безопасности для электромонтажа в жилых и производственных зонах.

Преимущества

• Увеличенная прочность благодаря толщине стали и цинковому покрытию - меньше риск деформации при нагрузках;
• Цинкование предотвращает ржавчину, что снижает необходимость замены в течение всего срока службы;
• Гладкая поверхность без острых кромок - безопасна при работе рядом с проводами и руками;
• Поддерживается производителем IEK - гарантия совместимости с другими компонентами серии IEK.

Ограничения применения

• Не предназначена для открытого монтажа на улице - цинковое покрытие не защищает от постоянного воздействия осадков и солнечной радиации;
• Не рекомендуется использовать в агрессивных средах: химически активные пары, солевые туманы, кислоты - могут повредить цинк;
• Длина 800 мм не подходит для очень маленьких щитов; для них лучше выбрать более короткие варианты (например, 400 или 600 мм).

Примеры использования

• Щиты управления насосными станциями в водоканалах;
• Распределительные шкафы на заводах и складах;
• Автоматические щиты в многоквартирных домах для защиты этажных групп;
• Системы аварийного освещения и резервного питания.

Практические советы

• Перед монтажом проверьте внутренний диаметр защёлок оборудования - они должны свободно входить в профиль рейки без усилия;
• Если планируете много модулей, учтите, что каждые 10–12 модулей увеличивают нагрузку на рейку - используйте дополнительную фиксацию посередине;
• При резке рейки (если требуется) используйте ножницы по металлу - после резки удалите заусенцы, чтобы не повредить изоляцию проводов;
• Артикул ydn10-0080 часто заказывают в комплекте с крепёжными планками и крышками щитов IEK - это ускоряет сборку и повышает герметичность.
