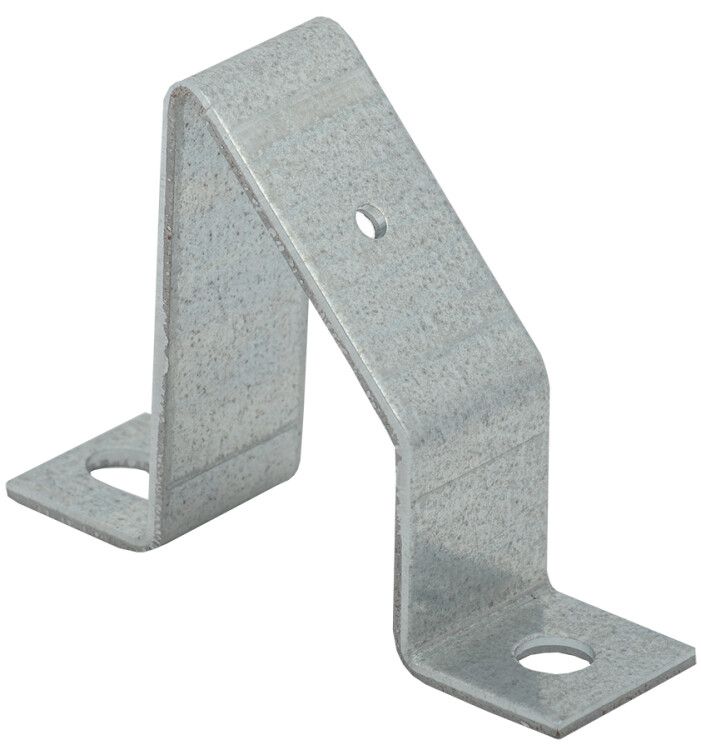

Кронштейн для установки DIN-рейки под углом, сталь IEK (ИЭК) YDN10D-KA-045

Кронштейн для установки DIN-рейки под углом от IEK (ИЭК), артикул ydn10d-ka-045, предназначен для надёжного крепления DIN-рейки под углом 90 градусов - удобное решение, когда требуется смонтировать оборудование в ограниченном пространстве или на вертикальной поверхности.

Назначение и область применения

Кронштейн для установки DIN-рейки под углом используется для фиксации стандартной DIN-рейки (TS 35/7,5 или TS 35/15) перпендикулярно плоскости монтажа. Применяется там, где необходимо развернуть распределительную коробку, автоматические выключатели, реле или другие устройства на DIN-рейке так, чтобы они были доступны для обслуживания, но не занимали лишнее горизонтальное пространство. Подходит для щитовых комнат, панелей управления, промышленных шкафов и стеновых монтажей.

Технические характеристики

• Тип изделия: Кронштейн крепежный
• Материал: Сталь - обеспечивает прочность и устойчивость к механическим нагрузкам
• Исполнение: Глубокая стойка - позволяет установить рейку на значительном удалении от стены, увеличивая зазор для проводов и доступа к устройствам
• Совместимость с 19-дюймовым монтажом: Да - совпадает со стандартным шагом крепления оборудования в серверных и промышленных шкафах
• Артикул: ydn10d-ka-045
• Производитель: IEK (ИЭК)

Совместимость и монтаж

Кронштейн ydn10d-ka-045 совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа используйте два самореза или болты через отверстия в основании кронштейна - крепление выполняется к стене, панели или раме шкафа. После закрепления кронштейна DIN-рейка защёлкивается сверху, как обычно. Убедитесь, что поверхность монтажа выдерживает вес установленного оборудования - максимальная нагрузка зависит от количества и типа модулей на рейке.

Преимущества

• Угол 90° позволяет эффективно использовать вертикальное пространство - особенно актуально в тесных шкафах
• Глубокая стойка даёт свободный доступ к задней части оборудования и упрощает прокладку кабелей
• Стальная конструкция устойчива к деформациям даже при высокой плотности компонентов на рейке
• Поддержка 19-дюймового стандарта упрощает интеграцию в промышленные и телекоммуникационные системы

Ограничения применения

• Не предназначена для наружной установки - материал не имеет антикоррозийного покрытия
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации
• Не подходит для установки на мягкие или хрупкие поверхности (например, гипсокартон без подложки)
• Работает только с классическими DIN-рейками; несовместим с адаптерами или нестандартными профилями

Примеры использования

• Монтаж автоматических выключателей и УЗО на боковой стенке электрощита вместо передней панели
• Установка контроллеров и реле внутри корпуса станка, где горизонтальное пространство ограничено
• Фиксация коммутационных элементов на вертикальной опоре в цехе для экономии места
• Интеграция в 19-дюймовые стойки для распределения питания и сигнализации

Практические советы

• Перед монтажом проверьте глубину кронштейна - он выступает на несколько сантиметров от стены, учитывайте это при расположении других элементов
• Для долговечности используйте антивибрационные прокладки между кронштейном и поверхностью, если монтаж происходит на vibrating оборудовании
• Если на рейке будет много тяжёлых устройств (например, частотники), дополнительно закрепите её снизу стяжками
• При замене старого кронштейна - сохраняйте оригинальные отверстия, чтобы не повредить конструкцию шкафа
