Кронштейн TST50 для DIN-рейки QUADRO - 03150 ДКС

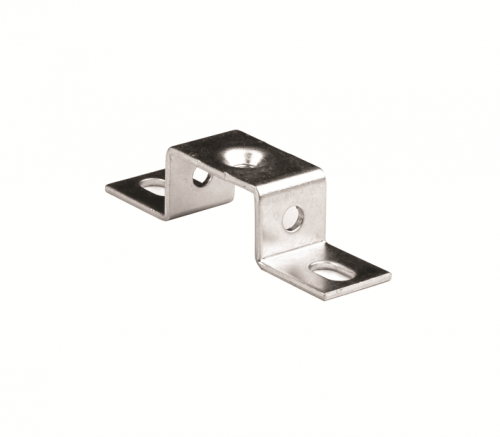

Кронштейн TST50 для DIN-рейки от DKC предназначен для фиксации DIN-рейки на заданной высоте внутри электрических шкафов, обеспечивая устойчивую и точную установку модульного оборудования. Артикул 03150 соответствует серии Quadro и подходит для профессионального монтажа в промышленных и распределительных системах.

Назначение и область применения

Кронштейн TST50 для DIN-рейки используется для вертикального крепления DIN-рейки 35 мм на стенке электрического шкафа, корпуса или установочной коробки. Он позволяет точно регулировать высоту расположения рейки, что удобно при компактном размещении нескольких уровней оборудования. Применяется там, где требуется жесткая фиксация и доступ к устройствам снизу или сверху - например, при монтаже автоматических выключателей, УЗО, реле, счетчиков или контакторов.

Технические характеристики

• Тип крепления: DIN-рейка 35 мм - совместим со стандартными рейками по IEC 60715
• Тип изделия: держатель DIN-рейки - не является переходником, а служит для подвеса всей рейки
• Тип адаптера: прямолинейный - не имеет изгибов, обеспечивает прямое крепление без смещений
• Материал: металл - прочная конструкция, устойчивая к механическим нагрузкам
• Толщина материала: 2 мм - достаточна для удержания тяжелых модулей без деформаций

Совместимость и монтаж

Кронштейн TST50 для DIN-рейки крепится к поверхности шкафа саморезами или болтами через предварительно просверленные отверстия. После установки кронштейна DIN-рейка защелкивается на него стандартным способом - без дополнительных инструментов. Подходит для всех типов DIN-реек шириной 35 мм, вне зависимости от производителя. Учитывайте посадочный диаметр и шаг крепежных отверстий - они должны соответствовать вашей конструкции шкафа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности для компонентов, монтируемых на DIN-рейке. Хотя не имеет явного указания IP-класса, применение допускается только во внутренних помещениях, в закрытых электрических шкафах, где исключено попадание влаги и пыли. Материал не содержит легкоплавких сплавов и безопасен при температуре до +85 C.

Преимущества

• Увеличивает гибкость планировки - можно задать нужную высоту установки рейки без изменения положения шкафа
• Обеспечивает равномерную нагрузку на всю длину рейки - снижает риск провисания при большом количестве модулей
• Не требует специальных инструментов для монтажа - совместим с обычными отвертками и ключами
• Стандартная форма - легко заменить аналогом при необходимости ремонта или модернизации

Ограничения применения

• Не предназначена для наружного использования - отсутствует защита от влаги и пыли
• Не подходит для крепления к деревянным или пластиковым поверхностям без предварительной установки крепежных платформ
• Не рекомендуется использовать с тяжелыми модулями массой более 15 кг на один метр рейки - возможна перегрузка крепежа
• Не применяется в качестве основного крепления для вибрационных или ударных сред - необходима дополнительная амортизация

Примеры использования

• Электрощиты в промышленных цехах - для выравнивания уровня установки нескольких рядов автоматов
• Распределительные пункты в офисах - чтобы освободить место под нижними кабельными каналами
• Аппаратные комнаты - когда необходимо сместить рейку выше для удобства обслуживания
• Системы АСУ ТП - для точного позиционирования контроллеров и интерфейсов

Практические советы

• Перед монтажом проверьте глубину шкафа - кронштейн TST50 для DIN-рейки увеличивает внешний габарит на 20–30 мм
• Используйте антивибрационные прокладки, если шкаф установлен на vibrating оборудовании
• При сборке нескольких уровней - соблюдайте минимальный зазор 40 мм между рейками для теплоотвода
• Не затягивайте крепеж слишком сильно - это может повредить резьбу в тонком металле шкафа
• Артикул 03150 совместим с другими изделиями серии Quadro - можно комбинировать с другими крепежными элементами DKC
