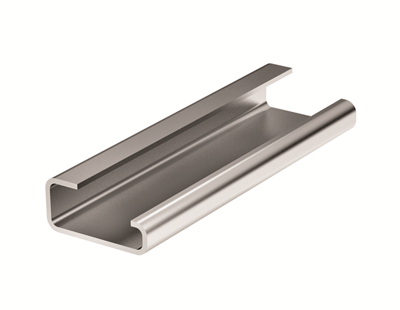

DIN-рейка G1 32х15 мм, 2000 мм, с насечкой DKC 02120

Дин-рейка G1, 32х15 мм, длина 200 см, без отверстий, с насечкой от бренда DKC (ДКС), артикул 02120, предназначена для фиксации модульного оборудования в электрощитах. Её прочная оцинкованная конструкция обеспечивает долговечность даже в условиях повышенной влажности.

Назначение и область применения

DIN-рейка G1 используется для установки автоматических выключателей, УЗО, реле, счетчиков и других устройств стандарта EN 60715. Подходит для сборки распределительных щитов в жилых домах, промышленных объектах, на транспорте и в коммерческих зданиях. Применяется там, где требуется надёжный и быстрый монтаж без сверления.

Технические характеристики

• Тип профиля: G-рейка (Г-образный профиль)
• Размеры: 32 мм × 15 мм
• Длина: 2000 мм (2 метра)
• Материал: сталь с оцинкованным покрытием
• Толщина стенки: 1,5 мм
• Покрытие: горячее цинкование с пассивацией
• Форма: сплошное основание, без отверстий
• Поверхность: насечка для лучшего зацепления креплений
• Соответствие: ГОСТ IEC 60715

Совместимость и монтаж

Дин-рейка G1 совместима со всеми модульными устройствами, оснащёнными стандартным защёлкивающимся креплением типа TS-35. Монтируется в шкафах с помощью специальных кронштейнов или саморезов через предварительно просверленные отверстия в корпусе щита. Наличие насечки позволяет легко фиксировать рейку хомутами или пластиковыми держателями. Для резки используйте ножницы по металлу или болгарку с диском для резки стали - после резки рекомендуется удалить острые кромки.

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ IEC 60715 - международным стандартом для DIN-реек. Оцинкованное покрытие повышает безопасность при работе в помещениях с высокой влажностью и предотвращает образование ржавчины. Электрическая проводимость материала не влияет на работу установленного оборудования - рейка не является токоведущим элементом.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и цельнолитому основанию
• Устойчивость к коррозии - оцинковка защищает от влаги, конденсата и агрессивной среды
• Насечка на поверхности снижает риск соскальзывания креплений
• Отсутствие отверстий увеличивает жесткость и исключает возможность деформации при нагрузках
• Поддерживает плотное прилегание модульных устройств, что важно для надёжного контакта

Ограничения применения

Не применяется как токоведущий элемент - не предназначен для передачи электроэнергии. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +80 C. Отсутствие отверстий делает невозможным крепление рейки напрямую через её поверхность - требуются внешние крепёжные элементы. Не подходит для монтажа в открытом воздухе без защиты от прямого попадания воды - хотя оцинковка устойчива, длительное намокание может вызвать коррозию.

Примеры использования

• Электрощиты в многоквартирных домах - установка автоматов и УЗО
• Промышленные панели управления на заводах - крепление реле и контроллеров
• Щитовые комнаты в офисах и торговых центрах
• Автомобильные и железнодорожные распределительные устройства
• Системы автономного энергообеспечения - солнечные и ветровые станции

Практические советы

• Перед монтажом проверьте внутренний размер шкафа - длина рейки 200 см требует минимум 205–210 см свободного места для удобной установки и возможного подреза
• При необходимости отрезать рейку - используйте защитные перчатки и очки; снимите заусенцы напильником
• Для длинных рядов устройств лучше использовать одну целую рейку - соединение двух частей снижает жёсткость
• При использовании в сырых помещениях дополнительно проверяйте герметичность шкафа - оцинковка не заменяет защиту от прямого контакта с водой
• Артикул 02120 от DKC (ДКС) совместим с другими продуктами серии Quadro - можно сочетать с креплениями, крышками и комплектующими этой же линейки
