Профиль OMEGA C1F (дл.2м) DKC 02165 ДКС

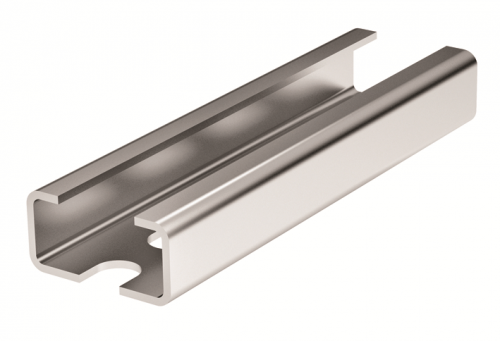

DIN-рейка перфорированная С1F от DKC (арт. 02165) - это прочная металлическая рейка с продольным пазом и регулярными отверстиями, предназначенная для надёжного крепления электрооборудования на щитах без необходимости сверления. Подходит для установки клеммных колодок и специальных зажимов, соответствует стандарту ГОСТ IEC 60715.

Назначение и область применения

DIN-рейка перфорированная С1F используется для монтажа оборудования внутри распределительных шкафов, автоматических щитов и панелей управления. Её применяют там, где требуется быстрая и гибкая фиксация устройств - например, клеммных колодок, модульных реле, контакторов, автоматических выключателей с особым креплением. Продольный паз и перфорация позволяют фиксировать элементы в любом месте рейки без дополнительных отверстий.

Технические характеристики

• Тип: DIN-рейка С-профиля
• Размеры профиля: 30×15×16 мм
• Длина: 2000 мм
• Материал: сталь с гальваническим оцинкованием и пассивацией
• Толщина стенки: 1,5 мм
• Форма просечки: продольный паз
• Шаг отверстий: 25 мм (по всей длине)
• Стандарт: ГОСТ IEC 60715

Совместимость и монтаж

DIN-рейка перфорированная С1F совместима со всеми устройствами, которые имеют крепление типа “С” или “DIN”, включая модульную аппаратуру с защёлками, рассчитанными на стандартную DIN-рейку. Монтаж осуществляется путём закрепления рейки саморезами или болтами через уже готовые отверстия с шагом 25 мм. Для фиксации оборудования используются специальные зажимы, входящие в комплект устройства - они зацепляются за продольный паз и плотно фиксируются без инструментов.

Безопасность и стандарты

DIN-рейка перфорированная С1F соответствует требованиям ГОСТ IEC 60715 - нормативу, определяющему габариты, механическую прочность и условия испытаний для DIN-реек. Гальваническое оцинкование обеспечивает защиту от коррозии даже в условиях повышенной влажности. Пассивационное покрытие дополнительно снижает риск окисления и повышает долговечность.

Преимущества

• Не требует предварительного сверления - отверстия уже выполнены с точным шагом 25 мм
• Высокая жесткость благодаря толщине 1,5 мм и прочной стали
• Устойчивость к коррозии - идеально для промышленных условий и помещений с высокой влажностью
• Поддерживает свободную компоновку - оборудование можно перемещать и переустанавливать вдоль всего профиля
• Совместима с широким спектром модульных устройств, использующих C-образное крепление

Ограничения применения

DIN-рейка перфорированная С1F не предназначена для монтажа тяжёлых силовых устройств массой более 5–7 кг каждое - возможна деформация профиля. Также она не рекомендована для открытых внешних установок без защиты от прямого попадания воды и УФ-излучения. Не следует использовать её как несущую конструкцию для веса, превышающего суммарную нагрузку на один метр более чем 15 кг.

Примеры использования

• Щиты управления насосными станциями
• Автоматические панели на конвейерах и производственных линиях
• Электрошкафы систем вентиляции и кондиционирования
• Распределительные пункты в пищевой и химической промышленности
• Аппаратные комнаты с частыми изменениями схемы подключения

Практические советы

• Перед монтажом проверьте, что все устанавливаемые устройства имеют крепление, совместимое с C-профилем - не все модульные элементы подходят
• Прирезку рейки до нужной длины выполняйте ножницами по металлу или углошлифовальной машиной с диском для стали - после резки удалите острые кромки
• Для длинных участков (>1 м) рекомендуется крепить рейку минимум в трёх точках - по краям и в середине - чтобы избежать прогиба
• Убедитесь, что посадочный диаметр крепёжных элементов (болтов/саморезов) соответствует диаметру отверстий - обычно это 4–5 мм
• При использовании в агрессивных средах периодически проверяйте целостность цинкового слоя - при наличии повреждений обработайте края антикоррозийным составом
