Кронштейн TSL для DIN-рейки 35 мм M6 DKC (ДКС) 02195

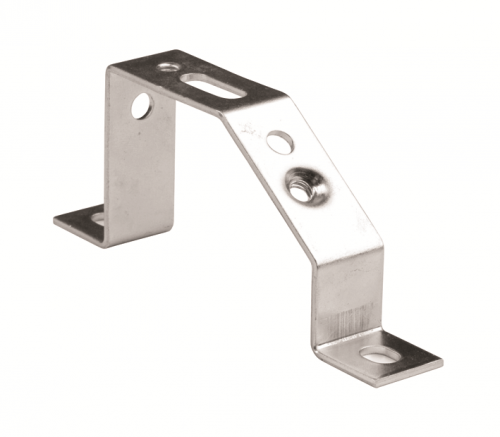

Кронштейн TSL для DIN-рейки от DKC (ДКС), артикул 02195, предназначен для надёжного крепления устройств на DIN-рейке с наклонным расположением, обеспечивая доступ к задним соединениям и улучшая организацию внутреннего пространства шкафа.

Назначение и область применения

Кронштейн TSL для DIN-рейки используется для фиксации модульного оборудования - например, автоматических выключателей, реле, контакторов, счётчиков - под углом к DIN-рейке. Это особенно удобно, когда требуется свободный доступ к кабельным входам, клеммам или кнопкам управления сбоку или сверху. Подходит для установки в распределительных щитах, промышленных панелях, системах автоматизации и других местах, где важно оптимизировать пространство и повысить удобство обслуживания.

Технические характеристики

• Тип крепления: DIN-рейка 35 мм
• Тип изделия: наклонный кронштейн
• Резьба: M6 - для крепления оборудования через болты
• Материал: металл (сталь)
• Покрытие: без покрытия - поверхность не защищена от коррозии
• Цвет: светло-серый
• Количество точек крепления: три - обеспечивают устойчивую фиксацию

Совместимость и монтаж

Кронштейн TSL для DIN-рейки совместим с любыми стандартными DIN-рейками 35 мм, соответствующими IEC 60715. Устанавливается путём защёлкивания на рейку - аналогично обычному модульному оборудованию. После фиксации на рейке оборудование крепится к кронштейну через отверстия с резьбой M6. Для монтажа необходимы гайки и шайбы M6 (не входят в комплект). Убедитесь, что толщина корпуса устройства, которое вы крепите, позволяет плотно затянуть болт без перекоса.

Безопасность и стандарты

Изделие не имеет специальной защиты от электромагнитных помех или ударов. Не предназначено для работы во взрывоопасной среде. Соответствует требованиям к механической прочности DIN-реек, но не является изолирующим элементом - не заменяет заземление или изоляцию.

Преимущества

• Увеличивает доступ к клеммам и проводам благодаря наклонному положению
• Трёхточечная система крепления исключает люфт и вибрации
• Простой монтаж без инструментов - защёлкивание на рейку
• Высокая жесткость металлической конструкции
• Поддерживает нагрузку типичных модульных устройств до 5 кг

Ограничения применения

• Не рекомендуется использовать в условиях высокой влажности, агрессивных паров или открытых площадках - отсутствие покрытия делает материал уязвимым к коррозии
• Не подходит для крепления тяжёлого оборудования (более 5 кг) без дополнительной поддержки
• Запрещён монтаж на нестандартные рейки шириной менее 35 мм
• Не применяется в качестве основного заземляющего элемента

Примеры использования

• Фиксация частотных преобразователей в щитах с ограниченным пространством
• Установка реле времени или терморегуляторов, требующих доступа к задним клеммам
• Монтаж электросчётчиков в стеновых шкафах, где нужен угол обзора для снятия показаний
• Организация панелей управления на конвейерах, где кабели подходят сбоку

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса оборудования позволяла полностью закрутить болт M6 без упора в заднюю стенку
• Если планируете использование в помещении с повышенной влажностью - дополнительно смажьте контактные поверхности кронштейна антикоррозийной смазкой
• Не используйте кронштейн TSL для DIN-рейки в сочетании с другими наклонными адаптерами - возможен перекос и потеря устойчивости
• Артикул 02195 от DKC (ДКС) лучше всего применять в рамках серий Quadro - он идеально дополняет их компонентную линейку
• При сборке шкафа учитывайте, что наклонный кронштейн увеличивает общую глубину установки на 15–20 мм - заранее спроектируйте место для него
