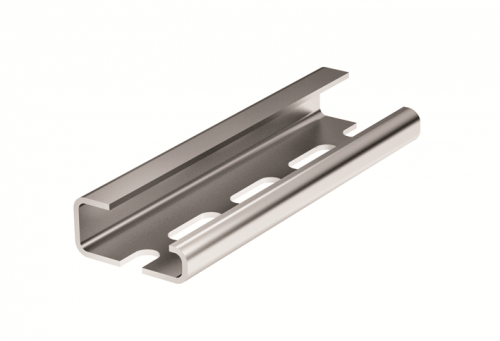

DIN-рейка G1F Quadro 32х15 мм, 2000 мм, перфорированная DKC (ДКС) 02125

DIN-рейка перфорированная G1F от DKC (арт. 02125) - это прочный металлический профиль для фиксации модульного оборудования в электрических шкафах. Её перфорация и гальваническое цинкование обеспечивают быстрый монтаж и долгую службу даже в условиях повышенной влажности.

Назначение и область применения

DIN-рейка перфорированная G1F используется для установки автоматических выключателей, реле, контакторов, модулей УЗО и другого оборудования европейского стандарта на DIN-рейку. Применяется внутри распределительных щитов, силовых шкафов, пультов управления на производствах, в жилых и коммерческих зданиях. Подходит как для новых монтажей, так и для реконструкций существующих систем.

Технические характеристики

• Тип профиля: G-рейка (перфорированная)
• Размеры профиля: 32 × 15 мм
• Длина: 2000 мм
• Материал: сталь с гальваническим цинковым покрытием
• Толщина стенки: 1,5 мм
• Форма просечки: паз (прямоугольные отверстия)
• Шаг отверстий: 25 мм (по центру)
• Соответствие стандарту: ГОСТ IEC 60715

Совместимость и монтаж

DIN-рейка совместима со всеми устройствами, имеющими зацепление по стандарту DIN EN 60715. Монтаж осуществляется путём закрепления рейки саморезами или болтами через уже готовые отверстия с шагом 25 мм - дополнительное сверление не требуется. Для фиксации используются стандартные крепёжные элементы с диаметром до 4 мм. Рейка легко режется ножницами по металлу или углошлифовальной машиной (болгаркой) при необходимости подгонки по длине.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60715 - нормативу, регламентирующему размеры и механические характеристики DIN-реек для электрооборудования. Цинковое покрытие обеспечивает антикоррозийную защиту, что повышает безопасность эксплуатации в помещениях с повышенной влажностью или температурными колебаниями.

Преимущества

• Не требует предварительного сверления - отверстия уже выполнены с точным шагом 25 мм
• Высокая механическая прочность благодаря толщине 1,5 мм и качественной стали
• Устойчивость к коррозии за счёт гальванического цинкования и пассивации
• Поддерживает плотное крепление оборудования - снижает риск вибрационного ослабления
• Легко адаптируется под любую компоновку шкафа благодаря возможности резки на месте

Ограничения применения

DIN-рейка перфорированная G1F не предназначена для наружной установки без защиты от прямого воздействия осадков и УФ-излучения. Также не рекомендуется использовать её в средах с постоянным воздействием агрессивных химикатов (например, кислот, щелочей). Нельзя применять как несущую конструкцию для тяжёлого оборудования массой более 15–20 кг на один метр - нагрузка должна равномерно распределяться по всей длине.

Примеры использования

• Установка автоматических выключателей и УЗО в квартирном щите
• Монтаж контроллеров и реле на промышленных станках
• Фиксация преобразователей частоты и терморегуляторов в шкафах HVAC
• Сборка распределительных щитов для объектов ЖКХ и офисных помещений

Практические советы

• Перед монтажом проверьте, чтобы все устройства имели правильное зацепление на DIN-рейке - не все модели подходят к G-профилю, особенно старые или нестандартные
• При резке рейки используйте защитные очки и маску - образуется металлолом и пыль
• Для длинных участков (>1,5 м) рекомендуется крепить рейку минимум в трёх точках - по краям и в середине
• Учитывайте посадочный диаметр крепёжа: отверстия рассчитаны под M3–M4, поэтому выбирайте саморезы или болты соответствующего размера
• Если нужна большая длина - можно соединить две рейки 02125 методом наложения с использованием дополнительных креплений
