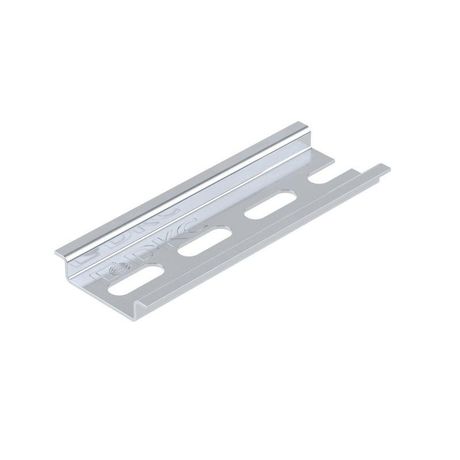

DIN-рейка перфорированная OMEGA 35х7,5 мм, 1000 мм DKC (ДКС) 02140R-RET10

DIN-рейка перфорированная OMEGA 35х7,5 1000 мм от бренда DKC - это прочная металлическая рейка с продольным пазом и перфорацией, предназначенная для фиксации модульного оборудования в электрощитах. Артикул 02140r-ret10 соответствует стандарту ГОСТ IEC 60715 и обеспечивает совместимость с большинством типовых устройств на DIN-рейке.

Назначение и область применения

DIN-рейка перфорированная OMEGA 35х7,5 1000 мм используется для крепления автоматических выключателей, реле, контакторов, модулей защиты, преобразователей частоты и другого модульного оборудования внутри электрических шкафов, распределительных щитов и пультов управления. Подходит для промышленных объектов, энергообъектов, систем автоматизации и станков. Перфорация позволяет монтировать рейку напрямую к стенкам шкафа без дополнительного сверления.

Технические характеристики

• Тип: DIN-рейка типа C (35×7,5 мм)
• Длина: 1000 мм
• Материал: сталь с гальваническим оцинкованием
• Толщина материала: 1 мм
• Тип поверхности: гальванически оцинкованная, с пассивацией
• Толщина цинкового слоя: не менее 8 мкм
• Форма просечки: продольный паз
• Расстояние между центрами отверстий: 25 мм
• Расстояние от центра отверстия до края: 25 мм
• Рабочая температура: от -70 C до +80 C

Совместимость и монтаж

DIN-рейка перфорированная OMEGA 35х7,5 1000 мм полностью совместима со всеми стандартными модулями, которые крепятся на DIN-рейку 35 мм. Монтаж осуществляется через перфорированные отверстия с шагом 25 мм - достаточно закрутить саморезы или болты в стенку шкафа. Отсутствует необходимость в предварительном сверлении отверстий под крепление самого устройства. Для установки используются стандартные крепежи M3–M4. Учитывайте, что длина 1000 мм требует достаточного места в корпусе - проверьте внутренний габарит шкафа перед заказом.

Безопасность и стандарты

DIN-рейка OMEGA 35х7,5 1000 мм соответствует требованиям ГОСТ IEC 60715 - нормативу, регламентирующему геометрические размеры и механическую прочность DIN-реек. Гальваническое оцинкование защищает от коррозии даже в условиях повышенной влажности. Продукция сертифицирована и произведена в соответствии с технологическими стандартами DKC.

Преимущества

• Высокая несущая способность благодаря толщине 1 мм и качественной стали - выдерживает плотную комплектацию модулей
• Устойчивость к коррозии: гальваническое покрытие ≥8 мкм обеспечивает долгий срок службы в агрессивных средах
• Точное соблюдение геометрии по ГОСТ - гарантирует совместимость с любыми стандартными креплениями
• Не требуется доработка: перфорация уже выполнена с нужным шагом, исключает лишнюю работу на месте
• Эксклюзивная длина 1000 мм - удобна для крупных шкафов, снижает количество стыков

Ограничения применения

DIN-рейка перфорированная OMEGA 35х7,5 1000 мм не предназначена для наружной установки без дополнительной защиты - хотя она устойчива к коррозии, она не имеет IP-защиты. Также не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или сильных растворителей - химическая стойкость ограничена оцинкованным слоем. Не подходит для монтажа на деревянные или пластиковые панели без жесткого каркаса - материал слишком тонкий для самостоятельного удержания нагрузки.

Примеры использования

• Крепление автоматических выключателей и УЗО в щите освещения здания
• Установка контроллеров PLC и реле в панелях управления станков
• Монтаж терморегуляторов и преобразователей частоты в промышленных шкафах
• Использование в системах АСУ ТП, где важна точность расположения модулей

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа позволяла разместить всю 1000-миллиметровую рейку - особенно важно при наличии задней панели
• Для равномерного распределения нагрузки используйте минимум два крепления на рейку - лучше три
• При необходимости резки - применяйте ножницы по металлу или углошлифовальную машину с диском для стали; после резки удалите острые кромки
• При использовании в холодных помещениях (до -50 C) убедитесь, что все крепежи и модули также рассчитаны на такие температуры
• Артикул 02140r-ret10 - единственный вариант этой длины в серии Quadro; другие длины доступны отдельно
