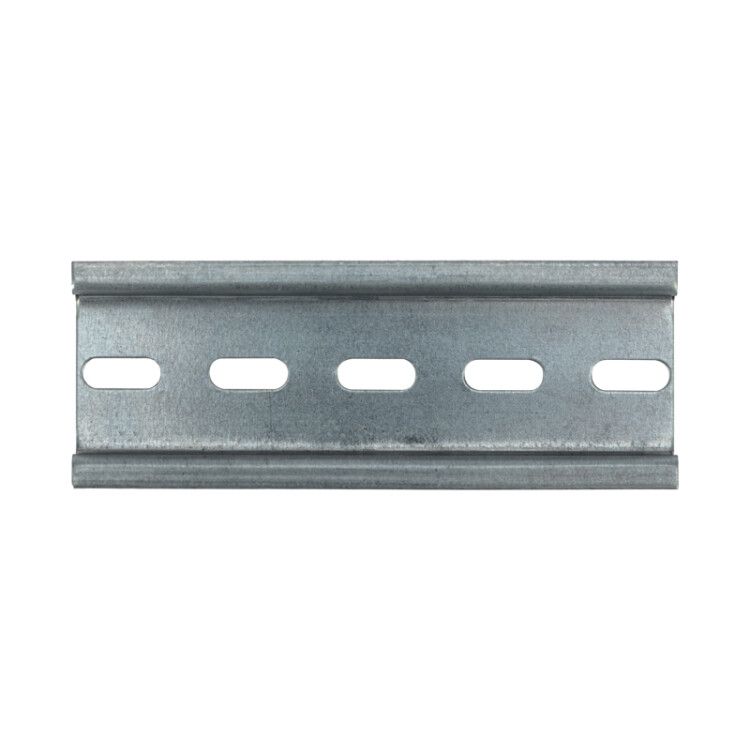

DIN-рейка 30см перфорированная оцинкованная , REXANT - 12-8030 MEET

DIN-рейка перфорированная оцинкованная 300 мм от Rexant (арт. 12-8030) - это надёжный элемент для фиксации автоматических выключателей, модульных устройств и других компонентов внутри электрических щитов. Простая, прочная и совместимая со стандартными креплениями, она подходит как для новых монтажей, так и для замены повреждённых реек.

Назначение и область применения

DIN-рейка перфорированная оцинкованная 300 мм предназначена для крепления модульного оборудования в распределительных щитах, шкафах управления и корпусах автоматики. Подходит для установки автоматов, УЗО, реле, счетчиков, трансформаторов тока и других устройств стандарта DIN 35 мм. Перфорация позволяет фиксировать рейку на стенках шкафа или в специальных кронштейнах без дополнительных крепёжных деталей.

Технические характеристики

• Тип: DIN-рейка 35/7,5 мм - соответствует международному стандарту для модульного оборудования;
• Длина: 300 мм - оптимальна для малых и средних щитов, где требуется компактное решение;
• Материал: сталь с оцинкованным покрытием - устойчива к коррозии, не требует дополнительной защиты в сухих помещениях;
• Толщина металла: 0,8 мм - обеспечивает жесткость и сопротивление деформации при нагрузке;
• Перфорация: продольный паз - позволяет закреплять рейку саморезами или болтами через любую точку профиля;
• Расстояние между отверстиями: 0 мм - отверстия расположены сплошной линией, дают свободу выбора места крепления.

Совместимость и монтаж

DIN-рейка перфорированная оцинкованная 300 мм совместима со всеми устройствами, имеющими зацепы типа DIN EN 60715. Для монтажа:

• Установите рейку в щите, используя отверстия для крепления - можно использовать саморезы M4–M6;
• Не требует предварительной нарезки резьбы - отверстия подходят под обычные метизы;
• После фиксации рейки, оборудование крепится просто: зажимаете его сверху до характерного щелчка;
• Длина 300 мм позволяет размещать до 8–10 типовых модулей (например, 12 А автоматы);
• При необходимости - можно резать ножницами по металлу или углошлифовальной машиной (болгаркой) с соблюдением мер безопасности.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 60715 по габаритам и механической прочности. Оцинкованное покрытие снижает риск электрохимической коррозии, но не гарантирует работу во влажных или агрессивных средах. Не предназначен для открытого монтажа вне помещений без дополнительной защиты.

Преимущества

• Высокая жёсткость благодаря толщине 0,8 мм - не прогибается под весом нескольких автоматов;
• Оцинкованная поверхность - долговечна, не ржавеет в условиях нормальной влажности;
• Сплошная перфорация - позволяет точно выбрать место крепления, исключая необходимость сверления;
• Легко заменяется - при ремонте или модернизации щита не нужен демонтаж всего оборудования;
• Поддерживает стандартную плотность монтажа - идеально сочетается с продукцией Rexant и другими производителями.

Ограничения применения

• Не рекомендуется для использования в помещениях с постоянной повышенной влажностью, химическими испарениями или морской атмосферой - оцинковка имеет ограниченную стойкость;
• Длина 300 мм недостаточна для крупных щитов - при большом количестве модулей потребуется несколько реек или удлинители;
• Не является несущей конструкцией - не применяется для крепления тяжёлого оборудования (например, частотных преобразователей массой более 5 кг);
• Не подходит для монтажа на вертикальные поверхности без дополнительной фиксации - возможен провис при большой нагрузке.

Примеры использования

• Электрощит в квартире - крепление автоматов, УЗО и реле освещения;
• Щит управления насосной станцией - фиксация контакторов и термореле;
• Шкаф автоматизации производства - установка PLC-модулей и входных/выходных плат;
• Ремонт старого щита - замена сломанной или corroded рейки на новую DIN-рейку перфорированную оцинкованную 300 мм от Rexant.

Практические советы

• Проверьте посадочные размеры оборудования перед покупкой - все устройства должны иметь зацепы 35 мм;
• При использовании нескольких реек в одном щите - выравнивайте их по уровню, чтобы избежать перекоса модулей;
• Для усиленной фиксации в вибрационных условиях - используйте контргайки или герметик на резьбе;
• Если планируете много кабелей - оставляйте минимум 10–15 см свободного пространства вокруг рейки для прокладки;
• Артикул 12-8030 - это базовая модель; при необходимости длиннее или шире - выбирайте другие варианты из серии Rexant.
