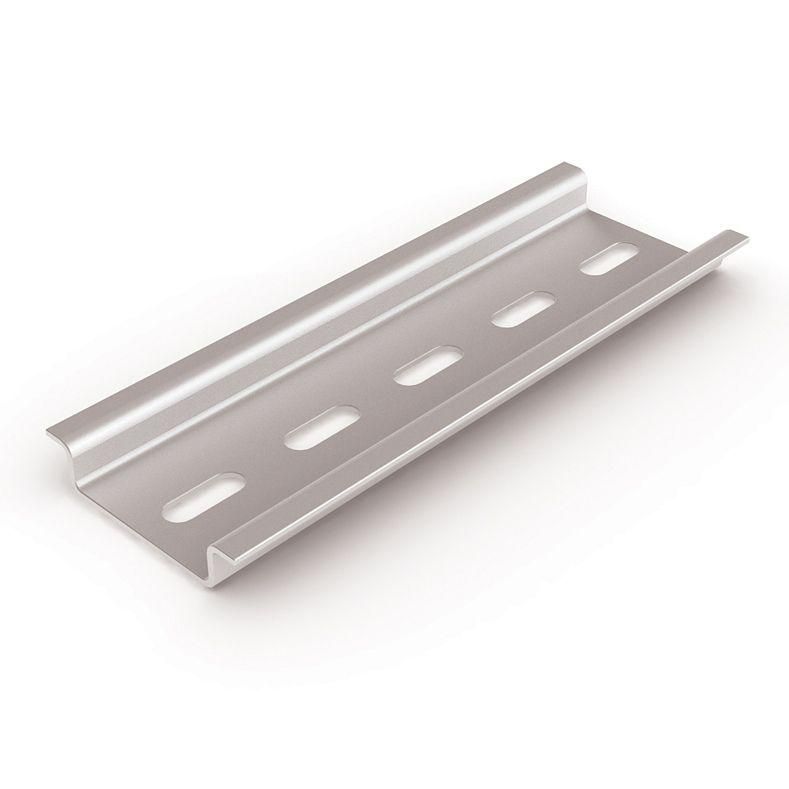

DIN-рейка (125см) оцинкованная 1мм | YDN14-0125 IEK

Оцинкованная DIN-рейка IEK (ИЭК) артикул ydn14-0125 - надёжный элемент для монтажа модульного оборудования в распределительных щитах. Прочная стальная рейка с цинковым покрытием обеспечивает долговечность даже в условиях повышенной влажности.

Назначение и область применения

DIN-рейка IEK (ИЭК) ydn14-0125 предназначена для фиксации модульных устройств в электрических шкафах и установочных коробках. Подходит для крепления автоматических выключателей, УЗО, реле, контакторов, счетчиков и других компонентов, соответствующих стандарту DIN EN 60715. Часто используется в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Длина: 1250 мм
• Производственный стандарт: 35/7,5 мм (типичный размер для DIN-реек)
• Материал: сталь
• Толщина стенки: 1 мм
• Покрытие: оцинкованное - защищает от коррозии
• Тип просечки: продольный паз - позволяет легко защёлкивать устройства
• Шаг отверстий: 30 мм - для дополнительного крепления болтами или саморезами

Совместимость и монтаж

DIN-рейка совместима со всеми стандартными модульными аппаратами, имеющими защёлки на задней части. Монтаж выполняется путём вставки верхнего выступа рейки в крепёжную планку щита, затем опусканием нижней части до фиксации. Для усиленного крепления можно использовать отверстия с шагом 30 мм - например, при вибрациях или тяжёлом оборудовании. Рейка устанавливается горизонтально, с соблюдением минимального зазора между устройствами.

Безопасность и стандарты

Соответствует требованиям стандарта DIN EN 60715. Цинковое покрытие повышает устойчивость к воздействию влаги и химически активных сред, что важно для помещений с высокой влажностью - например, подвалов, котельных, насосных станций.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм
• Защита от ржавчины - оцинкование увеличивает срок службы в сложных условиях
• Простота монтажа - стандартный профиль 35/7,5 мм поддерживается всеми производителями модульного оборудования
• Дополнительные отверстия позволяют закрепить рейку дополнительно, если требуется исключить её провисание

Ограничения применения

Не рекомендуется применять в условиях постоянного прямого контакта с открытой водой или агрессивными химическими веществами - цинк не является полноценной защитой против кислот и щелочей. Также не следует использовать для крепления тяжёлого немодульного оборудования - вес таких устройств может деформировать рейку.

Примеры использования

• Распределительные щиты в квартирах и домах - крепление автоматов и УЗО
• Промышленные пульты управления - установка реле и таймеров
• Щитовые комнаты на производстве - монтаж частотных преобразователей и контроллеров
• Аварийные системы освещения - фиксация блоков питания и переключателей

Практические советы

• Перед монтажом проверьте, чтобы все устройства имели одинаковый тип крепления - 35 мм DIN
• При длинных участках (более 1 метра) используйте дополнительные крепления через отверстия каждые 30–50 см - это предотвратит прогиб
• Прирезку рейки лучше выполнять ножницами по металлу - после реза удалите острые кромки
• Не забудьте оставить свободное место для тепловыделения - избегайте плотного расположения устройств друг к другу
• Оцинкованная DIN-рейка IEK (ИЭК) ydn14-0125 идеально сочетается с другими изделиями серии TEKFOR - удобна для комплексной сборки щитов
