DIN-рейка (11см) оцинкованная 1мм | YDN14-0011 IEK

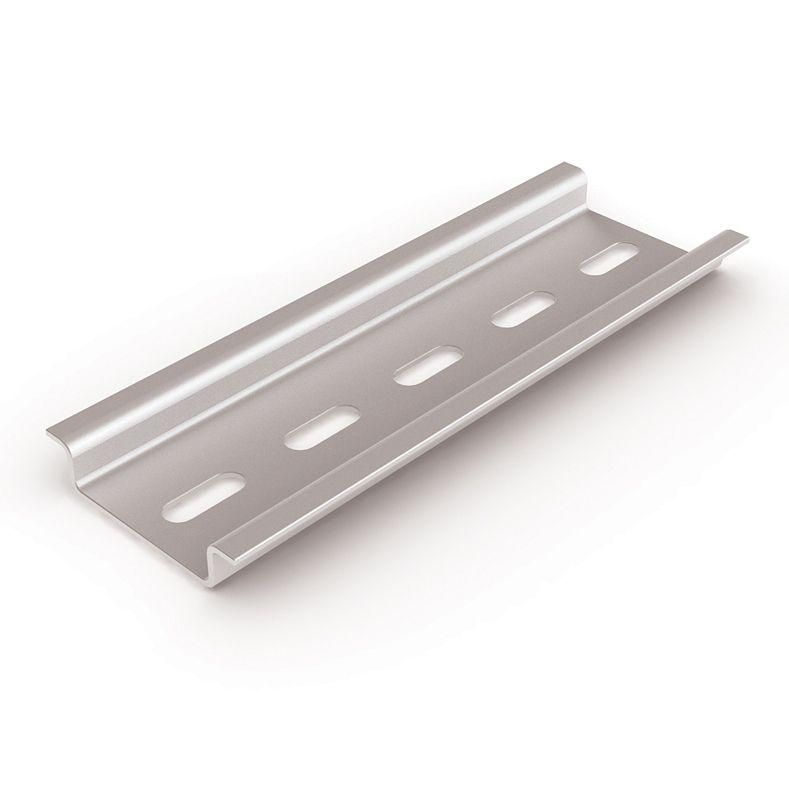

DIN-рейка оцинкованная 110 мм 1 мм от IEK (ИЭК) - это металлический крепёжный профиль стандарта 35/7,5 мм, предназначенный для фиксации модульного электрооборудования внутри распределительных щитов. Артикул ydn14-0011 из серии TEKFOR обеспечивает надёжную установку автоматов, УЗО и других устройств благодаря прочной оцинкованной стали и продольному пазу.

Назначение и область применения

DIN-рейка оцинкованная 110 мм 1 мм используется для монтажа модульного оборудования в электрических щитах, шкафах управления и установочных коробках. Подходит для крепления автоматических выключателей, УЗО, реле, счетчиков, преобразователей частоты и других устройств, соответствующих стандарту EN 60715. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитах, на производствах, в системах автоматизации.

Технические характеристики

• Тип DIN-рейки: 35/7,5 мм - стандартный профиль для большинства модульных устройств
• Длина: 110 мм - оптимальна для компактных щитов и ограниченных пространств
• Толщина стенки: 1 мм - достаточна для механической устойчивости при нормальной нагрузке
• Материал: сталь - высокая прочность и совместимость с типичными крепёжными элементами
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Тип просечки: продольный паз - позволяет использовать стандартные зажимы и фиксаторы
• Шаг отверстий: 30 мм - совпадает с шагом крепёжных отверстий в корпусах щитов и монтажных планках

Совместимость и монтаж

DIN-рейка оцинкованная 110 мм 1 мм совместима со всеми устройствами, имеющими зацепление по стандарту 35/7,5 мм. Для монтажа её закрепляют в щите с помощью саморезов или болтов через отверстия с шагом 30 мм. Профиль легко вставляется в направляющие или крепится на монтажную пластину. Нельзя использовать для крепления тяжёлого оборудования (например, больших контакторов или силовых шкафов) без дополнительной поддержки - длина 110 мм ограничивает грузоподъёмность.

Безопасность и стандарты

Произведена в соответствии с требованиями EN 60715. Оцинкованное покрытие снижает риск коррозии, что повышает долговечность в помещениях с колебаниями влажности. Соответствует требованиям безопасности для внутреннего монтажа в электрических распределительных устройствах.

Преимущества

• Оцинкованное покрытие предотвращает ржавчину даже в сырых условиях
• Продольный паз обеспечивает плотное и надёжное зацепление с крепёжными защёлками устройств
• Стандартная длина 110 мм удобна для компактных щитов и замены старых реек
• Высокая точность изготовления гарантирует правильное расположение модулей

Ограничения применения

• Не рекомендуется для установки в открытых наружных щитах - не имеет дополнительной защиты от осадков
• Длина 110 мм недостаточна для монтажа более чем 3–4 крупных модулей одновременно
• Не подходит для крепления тяжёлого оборудования (более 8–10 кг на рейку) без усиления
• Не является несущей конструкцией - требует жёсткого крепления к основанию щита

Примеры использования

• Фиксация трёх автоматов + одно УЗО в квартирном щитке
• Размещение реле времени и терморегулятора в щите насосной станции
• Установка сигнализационных модулей в шкафу управления лифтом
• Замена повреждённой рейки в существующем щите с сохранением прежней компоновки

Практические советы

• Перед монтажом проверьте, чтобы отверстия в корпусе щита точно совпадали с шагом 30 мм - иначе потребуются доработки
• При использовании нескольких реек в одном щите соблюдайте параллельность - перекос затруднит установку модулей
• Для длинных цепочек модулей используйте несколько коротких реек вместо одной длинной - так легче обслуживать и менять
• Артикул ydn14-0011 идеально подходит для замены аналогов IEK (ИЭК) серии TEKFOR - совместим по форме и креплению
• Оцинкованная DIN-рейка оцинкованная 110 мм 1 мм не требует специального ухода - достаточно периодической проверки на целостность креплений
