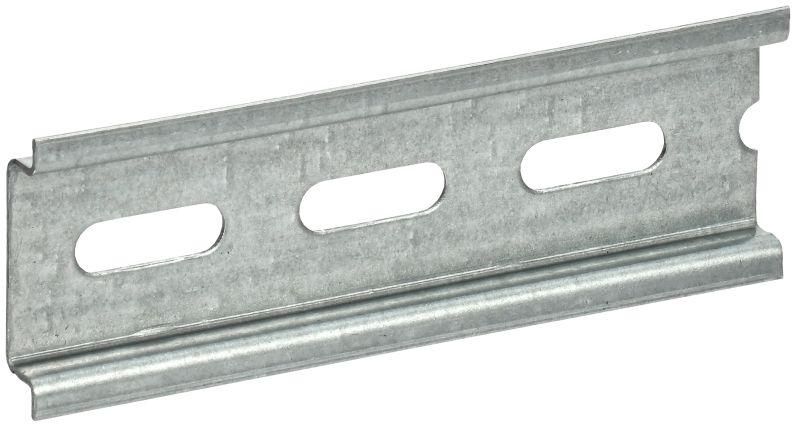

DIN-рейка (10см) оцинкованная 1мм | YDN14-0010 IEK

DIN-рейка оцинкованная 100 мм 1 мм от IEK (ИЭК), артикул ydn14-0010, предназначена для надёжного крепления модульного электрооборудования в распределительных щитах. Эта рейка из оцинкованной стали соответствует стандарту DIN 35/7,5 и обеспечивает устойчивую фиксацию устройств даже в условиях повышенной влажности.

Назначение и область применения

DIN-рейка оцинкованная 100 мм 1 мм используется для монтажа модульных устройств в электрических щитах: автоматических выключателей, УЗО, реле времени, контакторов, трансформаторов тока и других компонентов стандарта DIN 35 мм. Подходит для внутренней установки в металлических и пластиковых корпусах, в том числе на объектах с высокой влажностью - подвалы, насосные станции, уличные щитовые.

Технические характеристики

• Тип: DIN-рейка 35/7,5 мм - стандартная форма для крепления модульного оборудования
• Материал: сталь с оцинкованным покрытием - защищает от коррозии
• Толщина стенки: 1 мм - достаточна для жесткой фиксации без деформаций
• Длина: 100 мм - оптимальна для малых щитов и групповых сборок
• Форма просечки: продольный паз - позволяет использовать стандартные зажимы и крепления
• Расстояние между отверстиями: 30 мм - совпадает с шагом крепёжных элементов большинства щитов
• Расстояние от центра отверстия до края: 30 мм - обеспечивает равномерную нагрузку при креплении

Совместимость и монтаж

DIN-рейка оцинкованная 100 мм 1 мм совместима со всеми устройствами, имеющими зацепление по стандарту EN 60715 (DIN 35 mm). Для монтажа используются саморезы M3, закручиваемые в предварительно выполненные отверстия с шагом 30 мм. Рейка легко фиксируется в щите с помощью штатных кронштейнов или прямого крепления болтами. Наличие продольного паза позволяет дополнительно фиксировать её с помощью специальных зажимов, если требуется исключить проворачивание.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями DIN 35/7,5 и EN 60715. Оцинкованное покрытие повышает долговечность в агрессивных средах, снижает риск возникновения гальванической коррозии при контакте с другими металлами. Соответствие стандартам гарантирует безопасность и совместимость с сертифицированным оборудованием.

Преимущества

• Оцинкованная поверхность - устойчива к ржавчине, особенно важна в помещениях с высокой влажностью
• Толщина 1 мм - обеспечивает прочность при установке тяжёлых устройств без прогиба
• Чёткий шаг отверстий 30 мм - упрощает монтаж и совмещение с существующими решениями
• Короткая длина 100 мм - удобна для компактных щитов, ремонтных работ и замены отдельных секций

Ограничения применения

Не рекомендуется использовать в качестве несущего элемента для тяжёлого немодульного оборудования (например, больших преобразователей частоты или силовых ячеек). Также не следует применять в условиях постоянного воздействия открытого пламени или химически активных паров - оцинкованное покрытие имеет ограниченную устойчивость к кислотным средам. Длина 100 мм недостаточна для крупных щитов - для них требуются более длинные рейки (например, 800 мм или 1000 мм).

Примеры использования

• Крепление автомата, УЗО и реле в бытовом щите на этаже многоквартирного дома
• Сборка распределительного щита на насосной станции с учётом влагозащиты
• Монтаж контрольных устройств в промышленном шкафу управления
• Замена повреждённой части рейки в старом щите без полной переборки

Практические советы

• Перед монтажом проверьте, что отверстия в корпусе щита точно совпадают с шагом 30 мм - иначе потребуется сверление новых отверстий
• При использовании нескольких реек в одном щите выравнивайте их по одной оси - это упрощает обслуживание и внешний вид
• Для защиты от механических повреждений во время транспортировки сохраняйте заводскую упаковку до момента установки
• Если нужна более длинная рейка - используйте несколько коротких, соединённых через переходные планки; не пытайтесь удлинить одну рейку путём сварки - это нарушит целостность цинкового слоя
• Артикул ydn14-0010 - идеальный вариант для запасных частей, так как часто применяется в сервисных работах IEK (ИЭК) и совместим с серией TEKFOR
