DIN-рейка перфорированная 1000мм толщина 1мм PROxima| adr1-10 | EKF

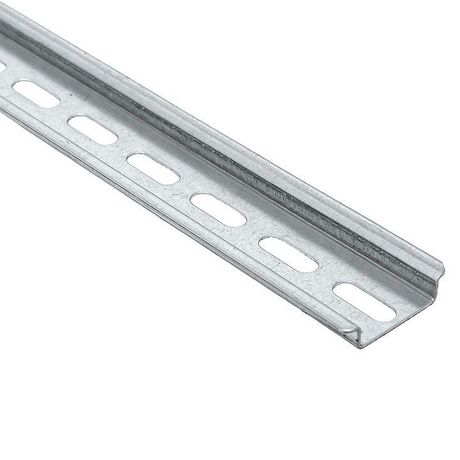

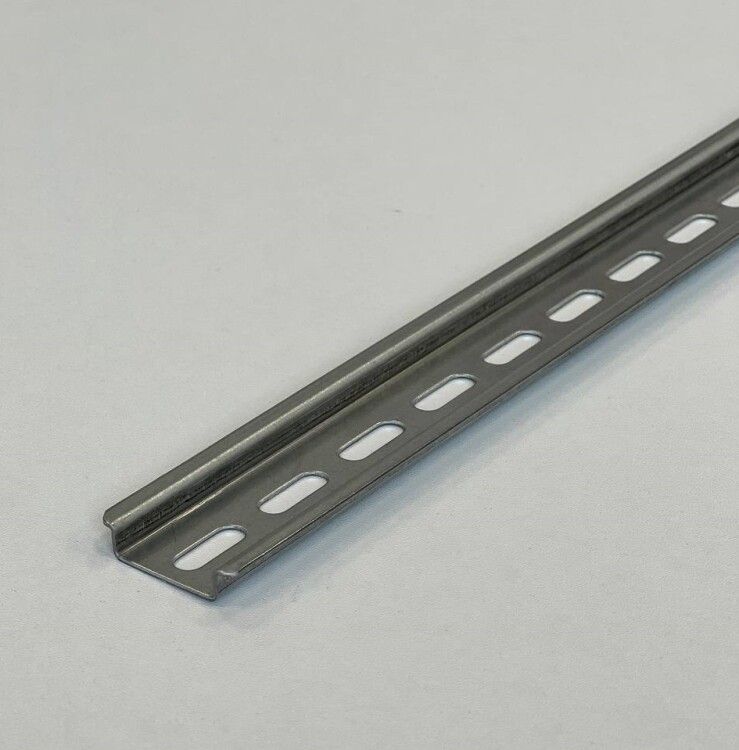

DIN-рейка перфорированная с ω-профилем 35/7,5 мм 1000 мм толщина 1 мм от EKF серии PROxima предназначена для надёжного крепления модульного оборудования в распределительных щитах. Её перфорированный дизайн и прочная стальная основа обеспечивают гибкую фиксацию устройств без необходимости сверления.

Назначение и область применения

DIN-рейка перфорированная с ω-профилем 35/7,5 мм 1000 мм толщина 1 мм используется для установки автоматических выключателей, УЗО, реле, счетчиков и другой модульной аппаратуры внутри электрических шкафов. Подходит для промышленных, коммерческих и жилых объектов, где требуется компактная и долговечная система крепления. Перфорация позволяет фиксировать устройства на любом участке рейки, что особенно удобно при изменении конфигурации щита.

Технические характеристики

• Профиль: ω-образный (Omega), размер 35×7,5 мм - совместим со стандартными DIN-креплениями
• Длина: 1000 мм - стандартная длина для большинства шкафов
• Толщина материала: 1 мм - обеспечивает достаточную жесткость при минимальном весе
• Материал: оцинкованная сталь - устойчивость к коррозии в условиях повышенной влажности
• Перфорация: да, продольный паз - позволяет крепить кронштейны, хомутики, кабельные каналы
• Срок службы: до 25 лет - при соблюдении условий эксплуатации в закрытых помещениях
• Края: закруглены - исключает риск порезов при монтаже и обслуживании

Совместимость и монтаж

Рейка соответствует стандарту IEC 60715 и совместима со всеми типами модульных устройств, которые крепятся на DIN-рейку 35 мм. Монтируется с помощью саморезов, болтов или специальных крепёжных элементов через перфорационные отверстия. Для фиксации в шкафу рекомендуется использовать два крепления - на расстоянии 300–400 мм друг от друга. Края рейки не имеют острых поверхностей, поэтому её можно устанавливать без защиты рук.

Безопасность и стандарты

Изготовлена из оцинкованной стали, соответствует требованиям безопасности по ГОСТ Р 50030.2 и IEC 60947. Отсутствие заострённых кромок снижает риск травм при работе в шкафу. Продольный паз не создаёт точек напряжения, что предотвращает деформацию при нагрузках.

Преимущества

• Гибкость крепления: перфорация позволяет фиксировать не только модули, но и дополнительные элементы - кабельные зажимы, световые индикаторы, провода
• Удобство сборки: не требует сверления корпуса шкафа - крепится прямо к стенкам или внутренним планкам
• Долговечность: цинковое покрытие защищает от ржавчины даже в условиях высокой влажности
• Экономия времени: возможность перемещения устройств по длине рейки без демонтажа

Ограничения применения

Не предназначена для наружной установки - несмотря на оцинкование, длительное воздействие осадков и прямого UV-излучения сокращает срок службы. Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи). Нагрузка на одну точку крепления не должна превышать 8–10 кг - для тяжёлых устройств (например, частотных преобразователей) необходимо усиление дополнительными опорами.

Примеры использования

• Крепление автоматических выключателей и УЗО в этажных щитах многоквартирных домов
• Установка реле управления и контакторов в промышленных панелях станков
• Фиксация кабельных каналов и зажимов рядом с модулями в системах АСУ ТП
• Сборка временных испытательных стендов - легко адаптируется под изменения схемы

Практические советы

• При резке рейки используй ножницы по металлу - после реза проверьте края на наличие заусенец, при необходимости слегка зашлифуйте
• Для длинных рядов (более 1 метра) учитывайте прогиб: при большой массе оборудования добавьте промежуточные точки крепления каждые 500 мм
• При использовании нескольких реек в одном шкафу - выравнивайте их по уровню, чтобы избежать перекоса установленных модулей
• DIN-рейка перфорированная с ω-профилем 35/7,5 мм 1000 мм толщина 1 мм от EKF PROxima хорошо сочетается с другими изделиями серии - выбирайте однотипные крепления для единообразия и надёжности
