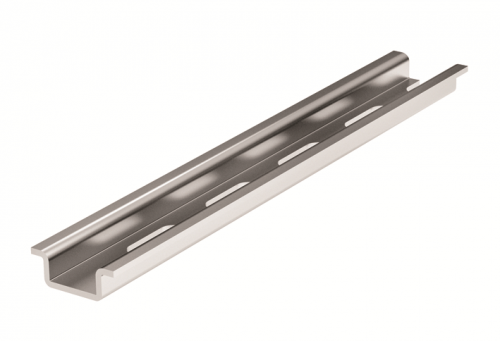

DIN-рейка Omega

Несущий профиль для монтажа автоматических выключателей, УЗО, контакторов и других модульных устройств в электрических щитах. Устанавливается горизонтально, обеспечивает стандартное крепление по ГОСТ IEC 60715.

Как выбрать

Основные параметры, влияющие на совместимость и надёжность монтажа:

• Тип профиля и размер: Основные виды — 35×7,5 мм и 35×15 мм. Первые используются чаще всего; вторые — при повышенных механических нагрузках или необходимости большего запаса по высоте.
• Тип поверхности (сплошная / перфорированная): Сплошная рейка с насечкой более прочная, используется при плотном монтаже. Перфорированная — легче, проще крепится саморезами через готовые пазы, но чуть слабее на изгиб.
• Толщина материала: От 1 до 2,3 мм. Большая толщина повышает несущую способность, особенно при длинных участках или множественных устройствах.
• Длина: Стандарт — 2 метра, но часто нужны короткие отрезки (300–1000 мм). Короткие рейки удобнее при сборке малых щитов, но требуют точного расчета.
• Материал и покрытие: Сталь с гальваническим цинковым покрытием исключает коррозию даже во влажных помещениях. Минимальная толщина покрытия — 8 мкм — гарантирует долговечность.

Выбор по характеристикам

Размер 35×15 мм — повышенная прочность и высота

Подходят для щитов с большим количеством модульного оборудования или при использовании крупногабаритных устройств (например, контакторов, трехфазных автоматов). Высота 15 мм даёт больше места для проводников за оборудованием. Рейки этой серии имеют толщину стенки от 1,5 мм, что обеспечивает хорошую жёсткость. Подходят для ответственных объектов и условий с вибрацией. Присутствуют как сплошные (с насечкой), так и перфорированные версии — выбор зависит от метода крепления корпуса щита.

Товары: [1] [2] [3] [4] [5] [6] [7] [8]

Размер 35×7,5 мм — стандарт для большинства щитов

Наиболее распространённый формат, достаточный для установки любых однополюсных и многополюсных автоматов, УЗО, дифавтоматов. Ширина 35 мм и высота 7,5 мм соответствуют всем нормативам. Меньший расход металла делает их дешевле, а меньший вес — удобнее при частичной загрузке. Все представленные модели выполнены из оцинкованной стали толщиной 1 мм, что достаточно для домашних и коммерческих щитов среднего размера. Перфорация (продольные пазы) упрощает монтаж в уже собранных каркасах.

Товары: [9] [10] [11] [12]

Краткая длина — для компактных щитов

Рейки длиной 300–1000 мм необходимы при ограниченном месте: в нишевых щитах, распределительных боксах или при модификации существующих систем. Хотя они дороже в пересчёте на метр, позволяют точно подобрать размер без лишнего реза. Особенно актуальны при замене одной секции или добавлении нового направляющего в уже смонтированный щит. Все такие рейки перфорированы, что ускоряет установку без предварительного сверления.

Товары: [6] [10] [11] [12] [7] [8]

Выбор по бюджету

Бюджетные решения

Рейки стоимостью ниже среднего (например, [13] [12]) обычно имеют меньшие габариты (15×5,5 мм или 35×7,5 мм) и толщину 1 мм. Это допустимо для временного монтажа или щитов с единичными устройствами. Что теряете: сниженную несущую способность, меньше запаса по высоте для проводов, невозможность использования с крупными модулями. Такой вариант оправдан при строгом бюджете и простых задачах.

Товары: [13] [9] [12]

Средний сегмент

Баланс цены и качества. Здесь — стандартные 35×7,5 мм и 35×15 мм рейки длиной 2 м или короткие отрезки. Толщина 1,5 мм встречается уже в этом сегменте, что заметно повышает жёсткость. Покрытие качественное, соответствует ГОСТ. Получаете надёжный монтажник, пригодный для постоянной эксплуатации в квартире, офисе или на производстве. Подходит для 90% случаев.

Товары: [1] [2] [3] [7] [8] [6]

Высокий ценовой сегмент

Самые прочные решения: например, [4] — усиленная рейка 35×15 мм с толщиной 2,3 мм. Предназначена для тяжёлых условий: многослойный монтаж, мощные автоматы, вибрирующие площадки. Также сюда попадают специальные отрезки большой длины или уникальной конфигурации. Разница в цене оправдана ресурсом и безопасностью при экстремальных нагрузках. Необходимо там, где ремонт будет затруднён или недопустим.

Товары: [4] [5]

Выводы

Если собираете обычный квартирный щит — хватит рейки 35×7,5 мм с толщиной 1 мм, например [9] или [10]. При планировании большого щита с трёхфазным оборудованием лучше взять 35×15 мм, желательно с толщиной 1,5 мм — [1] [2]. Для модернизации существующего щита удобны короткие отрезки: [7] (1000 мм) или [6] (300 мм). В случае интенсивных нагрузок или промышленного объекта стоит рассмотреть усиленную рейку [4]. Если важна точная длина и скорость монтажа — выбираете из категории «краткая длина».
