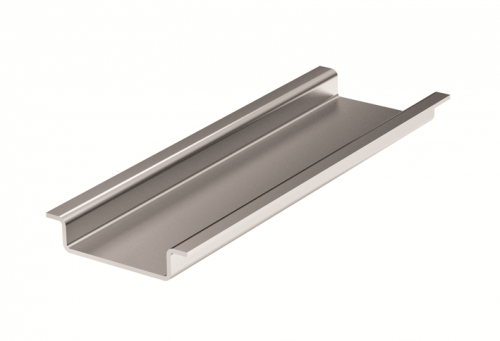

DIN-рейка с насечкой OMEGA 3. 35х7.5 мм длиной 2000мм | 02135 DKC - (заменен на арт. 02135R) ДКС

Краткое общее описание: DIN-рейка OMEGA 3 с насечкой, 35х7.5 мм, длина 2000 мм - металлическая направляющая из оцинкованной стали для крепления автоматических выключателей, модульных устройств и других компонентов в распределительных щитах. Произведена компанией DKC (ДКС) в серии Quadro, артикул 02135.

Назначение и область применения

DIN-рейка OMEGA 3 используется для фиксации модульного оборудования в электрических шкафах и распределительных щитах. Подходит для установки автоматов, УЗО, реле, счетчиков, преобразователей частоты и других устройств стандарта DIN EN 60715. Применяется в промышленных системах управления, жилых и коммерческих зданиях, на транспорте и в энергетике.

Технические характеристики

• Размеры: 35 × 7,5 мм - соответствует международному стандарту DIN 46277
• Длина: 2000 мм - позволяет устанавливать до 28–30 модулей шириной 17,5 мм
• Материал: сталь с гальваническим цинкованием - защищает от коррозии в условиях повышенной влажности
• Толщина стенки: 1 мм - обеспечивает достаточную жесткость при нагрузках
• Поверхность: пассивированная оцинкованная - снижает риск окисления и повышает долговечность
• Форма: O-тип - классическая U-образная форма с двумя бортами и плоским основанием
• Насечка: непрерывная линия по центру основания - упрощает фиксацию и демонтаж креплений

Совместимость и монтаж

DIN-рейка OMEGA 3 совместима со всеми устройствами, имеющими стандартный защелкивающийся крепёж типа DIN. Монтаж осуществляется путём закрепления рейки саморезами или болтами в корпусе щита. Наличие насечки позволяет легко вставлять и вынимать устройства - достаточно надавить на верхнюю часть крепления, чтобы освободить зацепление. Для фиксации рекомендуется использовать крепёж с шагом не более 500 мм. Рейка не требует предварительной подготовки - её можно резать ножницами по металлу или углошлифовальной машиной (болгаркой) с соблюдением мер безопасности.

Безопасность и стандарты

Производится в соответствии с требованиями DIN EN 60715 и IEC 60947-7-1. Гальваническое цинкование соответствует нормам ISO 1461. Материал не содержит свинца и других запрещённых веществ, соответствует RoHS. Рейка не проводит ток - безопасна при работе под напряжением.

Преимущества

• Высокая механическая прочность благодаря стальному основанию и толщине 1 мм
• Устойчивость к коррозии - оцинкованная поверхность сохраняет целостность даже в сырых помещениях
• Легкий монтаж и демонтаж - насечка позволяет работать без инструментов
• Стандартные размеры - гарантирует совместимость с любыми серийными модульными устройствами
• Поддерживается производителем DKC (ДКС) - продукция прошла контроль качества в рамках серии Quadro

Ограничения применения

• Не предназначена для внешней установки - несмотря на цинкование, не обладает степенью защиты IP
• Не подходит для силовых цепей выше 1000 В - не является изоляционным элементом
• Не рекомендуется для постоянного контакта с агрессивными химическими средами (например, кислотами, щелочами)
• При резке необходимо учитывать, что обрезанная торцевая часть теряет точность посадки - лучше использовать цельные участки

Примеры использования

• Установка автоматических выключателей в этажном щите многоквартирного дома
• Крепление контроллеров и реле на панели станка в цехе
• Размещение УЗО и дифференциальных автоматов в распределительном щите офисного здания
• Сборка системы управления освещением в торгово-развлекательном комплексе

Практические советы

• Перед монтажом проверьте, что глубина шкафа позволяет разместить всю длину DIN-рейки OMEGA 3 - 2000 мм требуют минимум 2100 мм свободного пространства
• При использовании нескольких реек - располагайте их параллельно, с одинаковым шагом крепления, чтобы избежать перекоса установленных устройств
• При необходимости удлинения - используйте специальные переходники, а не просто стыкование двух реек; это исключит люфт и плохой контакт
• При резке - зачищайте острые кромки напильником, чтобы не повредить изоляцию проводов при последующей сборке
• Артикул 02135 - оптимальный выбор для проектов, где требуется длинная, надёжная и доступная рейка; для коротких участков рассмотрите варианты 500 или 1000 мм
