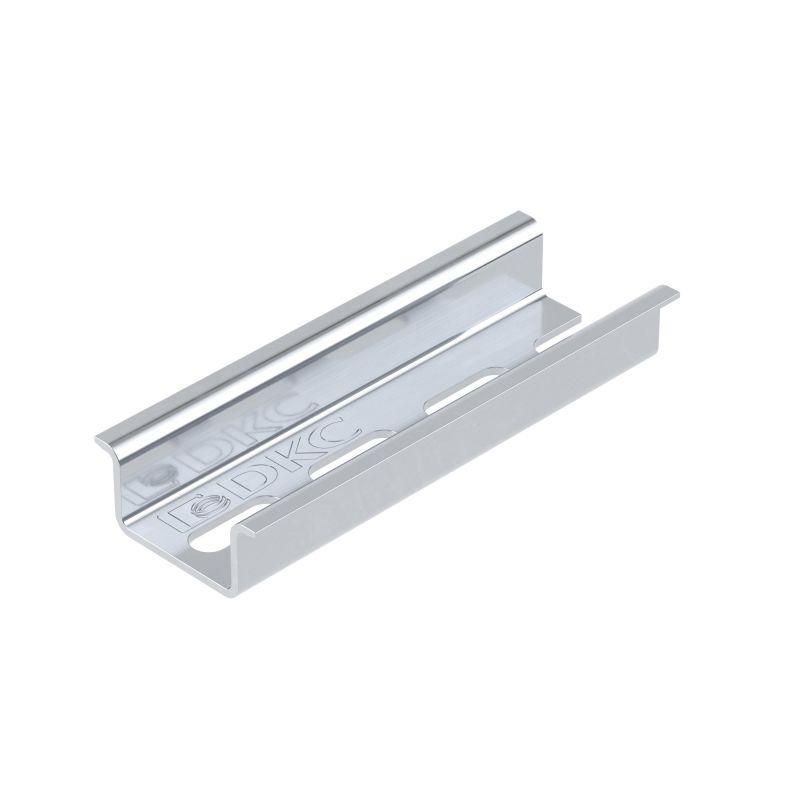

DIN-рейка перфорированная OMEGA 3AF 35х15, 600 мм DKC (ДКС) 02150R-RET6

Перфорированная DIN-рейка OMEGA 3AF от DKC (ДКС), артикул 02150r-ret6, предназначена для фиксации модульного оборудования в электрических шкафах и распределительных щитах. Изготовлена из оцинкованной стали с точным соблюдением геометрии по ГОСТ IEC 60715, обеспечивает прочную и быструю установку без дополнительного сверления.

Назначение и область применения

DIN-рейка OMEGA 3AF используется для крепления автоматических выключателей, реле, контакторов, УЗО, модулей управления и другого модульного оборудования в электрощитах. Подходит для промышленных, коммунальных и коммерческих объектов - например, на заводах, в насосных станциях, системах автоматизации и жилых домах с современной электропроводкой. Применяется там, где требуется надежный, долговечный и легко монтируемый крепёж.

Технические характеристики

• Тип: DIN-рейка перфорированная, ?-образный профиль
• Габариты: 35×15 мм
• Длина: 600 мм
• Материал: сталь с оцинкованным покрытием
• Толщина стенки: 1,5 мм
• Покрытие: гальваническое оцинкование ≥8 мкм с пассивацией
• Расстояние между центрами отверстий: 25 мм
• Форма отверстий: паз (продольные прорези)
• Рабочая температура: от -70 C до +80 C

Совместимость и монтаж

DIN-рейка OMEGA 3AF совместима со всеми стандартными модульными устройствами, соответствующими ГОСТ IEC 60715. Монтаж осуществляется путём закрепления рейки саморезами или болтами через уже имеющиеся пазы - дополнительное сверление не требуется. Крепить можно в любом месте по длине, что даёт гибкость при планировании компоновки шкафа. Для фиксации используйте крепёж с шагом 25–50 мм, в зависимости от нагрузки. Рейка не требует специальных инструментов - достаточно обычной отвёртки или шуруповёрта.

Безопасность и стандарты

Изделие полностью соответствует требованиям ГОСТ IEC 60715 - нормативу, регламентирующему размеры и механические характеристики DIN-реек. Оцинкованное покрытие защищает от коррозии даже в условиях повышенной влажности. Работоспособность сохраняется при экстремальных температурах, что делает её пригодной для использования в холодных помещениях и на открытых площадках с защитой от осадков.

Преимущества

• Увеличенная несущая способность благодаря толщине 1,5 мм - выдерживает тяжёлое оборудование без деформации
• Пазы вместо круглых отверстий позволяют легко перемещать крепёж вдоль всей длины
• Гальваническое покрытие толще 8 мкм обеспечивает длительную защиту от ржавчины
• Нестандартная длина 600 мм - оптимальна для большинства типовых шкафов, снижает необходимость резки
• Производится в России на оборудовании ДКС - гарантирует стабильное качество партий

Ограничения применения

Reika OMEGA 3AF не предназначена для наружной установки без защиты корпуса - хотя материал устойчив к коррозии, прямой контакт с атмосферными осадками и химически активной средой может снизить срок службы. Также не рекомендуется использовать в качестве несущего элемента для массивных конструкций вне шкафов - она рассчитана исключительно на крепление модульных устройств, а не на вес целых панелей или трубопроводов.

Примеры использования

• Электрощиты в производственных цехах - крепление автоматов, терморегуляторов, преобразователей частоты
• Щитовые комнаты в ЖКХ - установка УЗО, счетчиков, реле времени
• Системы автоматизации зданий - монтаж контроллеров, интерфейсов связи
• Агрегаты в холодильных камерах - работа при низких температурах без потери прочности

Практические советы

• При заказе нескольких реек учтите, что длина 600 мм часто бывает достаточной - экономьте время на резке
• Для максимальной жесткости крепите рейку минимум в трёх точках: два края и одна середина
• Если шкаф имеет металлический корпус, используйте крепёж с шайбой - это равномерно распределит нагрузку
• Проверяйте, чтобы все устройства, которые будете крепить, имели стандартную ширину 17,5 мм - так они точно войдут в зацепление
• При необходимости удлинения - соединяйте две рейки с помощью специального переходника, а не просто встык
