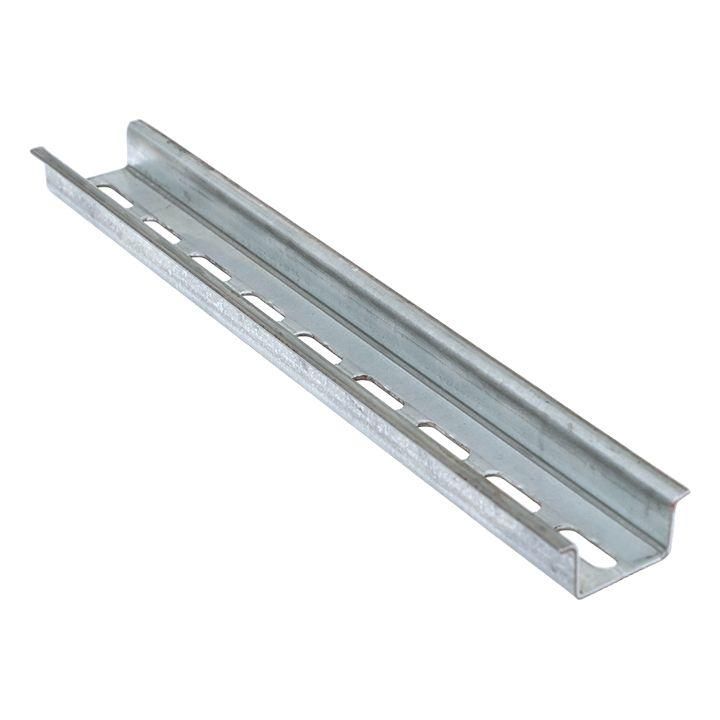

DIN-рейка перфорированная 35х15мм L600 1.5мм усилен. PROxima EKF tdr-0.6

DIN-рейка перфорированная 35х15 мм, длина 600 мм, толщина 1,5 мм, усиленная от EKF серии PROxima - прочный элемент для фиксации модульного оборудования внутри распределительных шкафов. Благодаря перфорации и увеличенной толщине стенки она выдерживает повышенные нагрузки, что делает её надёжным решением для промышленных систем.

Назначение и область применения

DIN-рейка перфорированная 35х15 мм используется для установки автоматических выключателей, реле, контакторов, модулей управления и другой модульной аппаратуры в электрических щитах. Подходит для промышленных, коммерческих и жилых объектов, где требуется устойчивое крепление тяжёлых устройств. Усиленная версия с толщиной 1,5 мм особенно эффективна там, где возможны механические воздействия или частые обслуживания.

Технические характеристики

• Тип рейки: 35×15 мм - соответствует стандарту EN 60715
• Длина: 600 мм - оптимальна для большинства шкафов среднего размера
• Толщина материала: 1,5 мм - выше стандартной, повышает жесткость и срок службы
• Материал: оцинкованная сталь - защищена от коррозии, подходит для помещений с повышенной влажностью
• Перфорация: да - продольные пазы позволяют крепить рейку саморезами или болтами прямо через профиль
• Форма просечки: продольный паз - обеспечивает равномерную передачу нагрузки и удобство монтажа

Совместимость и монтаж

DIN-рейка перфорированная 35х15 мм совместима со всеми стандартными модульными устройствами, которые крепятся на классическую DIN-рейку 35 мм. Монтаж осуществляется двумя способами:

• На защёлки - как обычная DIN-рейка, фиксируется в специальных кронштейнах шкафа
• Через перфорацию - с помощью саморезов или болтов, что исключает провисание при большой массе оборудования

Рекомендуется использовать два точки крепления через перфорацию при установке более чем трёх тяжёлых устройств (например, частотных преобразователей или мощных автоматов).

Преимущества

• Увеличенная толщина (1,5 мм) снижает риск деформации при длительной нагрузке
• Оцинкованное покрытие предотвращает ржавчину даже в условиях повышенной влажности
• Перфорация позволяет гибко фиксировать рейку в любом месте шкафа - не требуются специальные крепёжные элементы
• Подходит для сборки шкафов с плотной компоновкой - не занимает лишнее место

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP, не рассчитана на прямое попадание осадков
• Не рекомендуется для крепления сверхтяжёлых устройств (более 40–50 кг на одну рейку) - лучше использовать рамные конструкции
• При использовании в агрессивных средах (химические производства, морской климат) требуется дополнительная антикоррозийная обработка

Примеры использования

• Промышленные панели управления станков и конвейеров
• Электрощитовые комнаты в офисах и торговых центрах
• Шкафы автоматизации зданий (HVAC, системы безопасности)
• Аварийные и резервные источники питания (ИБП, АВР)

Практические советы

• При заказе нескольких реек учтите, что длина 600 мм - стандартная; для длинных шкафов можно соединять несколько реек с помощью переходных муфт (не входят в комплект)
• При креплении через перфорацию используйте саморезы M4 или M5 с плоской головкой - они не будут мешать установке модулей
• Проверьте посадочную ширину 35 мм на всех устройствах - некоторые импортные модели имеют допуск +-0,5 мм
• Для максимальной долговечности избегайте перегрузки: суммарная масса установленных устройств не должна превышать 30 кг на один метр рейки
