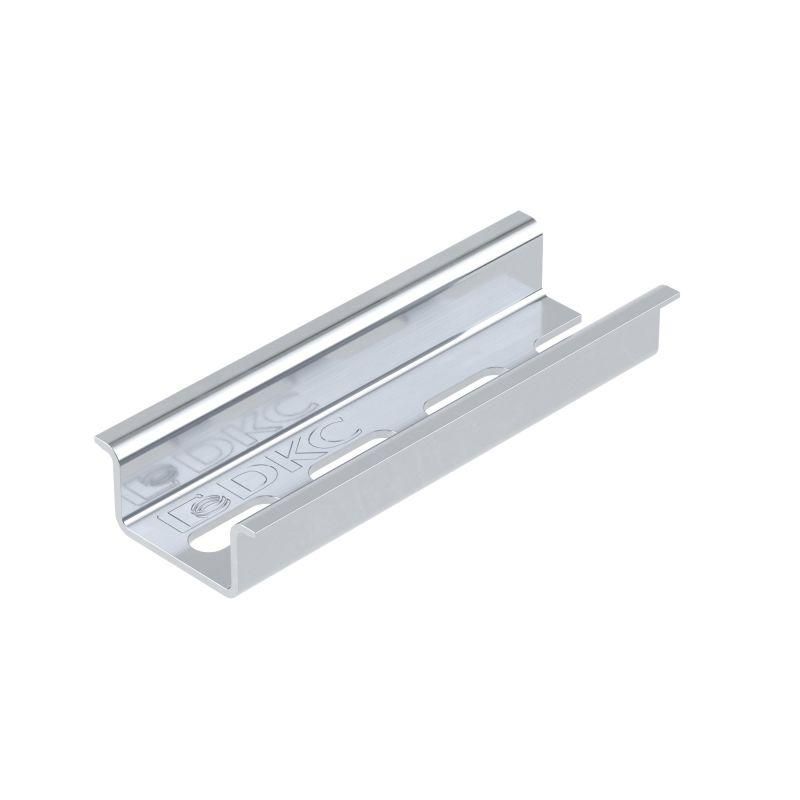

DIN-рейка перфорированная OMEGA 3AF,35х15. 300 мм. - 02150R-RET3 ДКС

DIN-рейка перфорированная OMEGA 3AF, 35х15, 300 мм - это прочный элемент крепления для модульного оборудования в электрощитах, изготовленный из оцинкованной стали с точным соблюдением стандарта ГОСТ IEC 60715. Артикул 02150r-ret3 подойдет для компактных решений там, где нужна фиксация устройств на коротком участке DIN-рейки.

Назначение и область применения

DIN-рейка перфорированная OMEGA 3AF, 35х15, 300 мм используется для установки автоматических выключателей, реле, контакторов, модулей УЗО и других устройств, соответствующих стандарту DIN EN 60715. Подходит для сборки электрощитов в промышленном оборудовании, системах управления, насосных станциях и распределительных пунктах. Короткая длина - 300 мм - делает её идеальной для ограниченных пространств, например, при замене поврежденного участка или в компактных боксах.

Технические характеристики

• Тип: перфорированная DIN-рейка, профиль 35×15 мм
• Длина: 300 мм
• Материал: сталь с гальваническим цинковым покрытием толщиной не менее 8 мкм
• Толщина стенки: 1,5 мм
• Форма просечки: продольный паз - обеспечивает свободную фиксацию крепежа в любом месте
• Расстояние между центрами отверстий: 25 мм
• Расстояние от центра отверстия до края: 25 мм
• Рабочая температура: от -70 C до +80 C
• Покрытие: пассивированный гальванический цинк - защищает от коррозии даже во влажной среде

Совместимость и монтаж

DIN-рейка перфорированная OMEGA 3AF, 35х15, 300 мм совместима со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку 35 мм. Монтаж осуществляется через уже готовые отверстия - сверление не требуется. Крепится к корпусу шкафа саморезами, болтами или заклепками, подходящими под шаг 25 мм. Для фиксации оборудования используются стандартные DIN-крепления - они легко защелкиваются в продольном пазу. Наличие перфорации позволяет менять расположение устройств после установки без демонтажа рейки.

Безопасность и стандарты

DIN-рейка перфорированная OMEGA 3AF, 35х15, 300 мм полностью соответствует требованиям ГОСТ IEC 60715. Это гарантирует правильные геометрические размеры, что исключает проблемы с установкой стандартных модулей. Покрытие соответствует нормам по антикоррозийной стойкости, а материал не содержит токсичных веществ, безопасен при работе в помещениях с повышенной влажностью.

Преимущества

• Высокая несущая способность благодаря толщине 1,5 мм - выдерживает плотную компоновку устройств
• Гальваническое цинкование ≥8 мкм - долговечнее, чем холодногальванизированное покрытие
• Продольный паз вместо круглых отверстий - удобство при креплении и регулировке положения оборудования
• Не требует сверления - экономит время при монтаже и снижает риск повреждения корпуса шкафа
• Эксклюзивная длина 300 мм - редкое исполнение, которое сложно найти у конкурентов

Ограничения применения

DIN-рейка перфорированная OMEGA 3AF, 35х15, 300 мм не предназначена для наружной установки без защиты от механических воздействий. Хотя она устойчива к влаге и перепадам температур, длительное прямое попадание воды или химически активных сред может повредить покрытие. Также не рекомендуется использовать для крепления тяжелых устройств массой более 10–12 кг на один участок - возможен прогиб. Для длинных линий (>1 м) лучше применять цельные рейки, так как эта модель рассчитана на короткие секции.

Примеры использования

• Установка трех автоматов и одного УЗО в маленьком распределительном щите на объекте
• Замена поврежденного участка старой DIN-рейки в промышленном шкафе без полного демонтажа
• Сборка временного тестового стенда для проверки работы контроллеров
• Интеграция в панели управления станков, где пространство ограничено

Практические советы

• Перед монтажом проверьте, чтобы отверстия в корпусе шкафа точно совпадали с шагом 25 мм - иначе потребуется доработка
• Для максимальной жесткости используйте минимум два крепления - по краям рейки
• Если планируете частую перестановку оборудования, выбирайте крепеж с легким доступом - например, саморезы с головкой под крестовую отвертку
• Артикул 02150r-ret3 часто применяют в паре с другими длинами (например, 400 мм или 900 мм) - можно комбинировать для сложных схем
• Проверяйте наличие сертификата соответствия ГОСТ IEC 60715 - особенно при закупках для гособъектов
