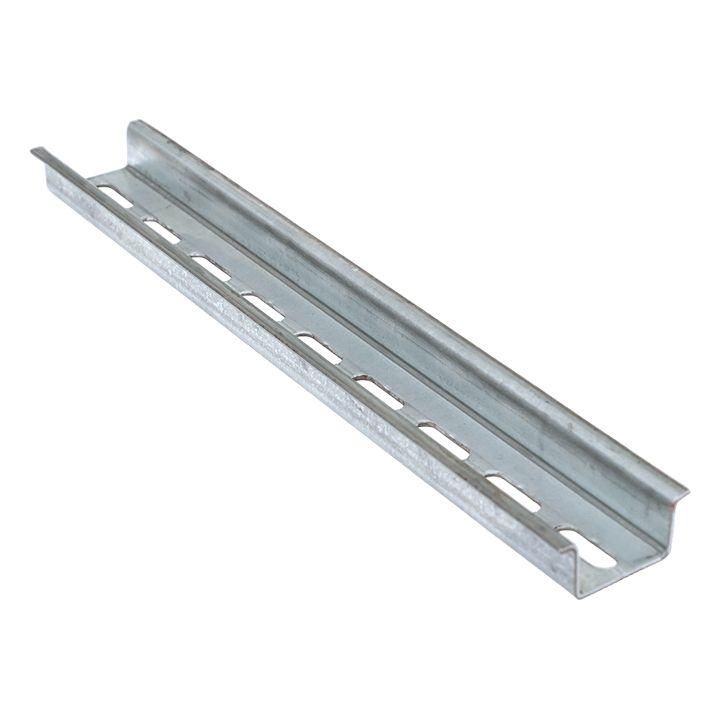

DIN-рейка перфорированная 35х15мм L300 1.5мм усилен. PROxima EKF tdr-0.3

DIN-рейка перфорированная 35х15 мм, длина 300 мм, толщина 1,5 мм, усиленная от EKF серии PROxima предназначена для надёжного крепления автоматических выключателей, реле и другой модульной аппаратуры внутри распределительных щитов. Усиленная конструкция с толщиной 1,5 мм обеспечивает повышенную жесткость и устойчивость к механическим нагрузкам.

Назначение и область применения

DIN-рейка перфорированная 35х15 мм, длина 300 мм, толщина 1,5 мм, усиленная используется для фиксации компактной электроаппаратуры в электрических шкафах и щитах. Подходит для установки автоматов, УЗО, контакторов, счетчиков и других устройств стандарта DIN EN 60715. Перфорация позволяет крепить рейку к стенкам шкафа саморезами или использовать её как основу для дополнительных кронштейнов и крепёжных элементов. Применяется в промышленном оборудовании, системах автоматизации, ЖКХ, энергетике и на объектах с высокими требованиями к прочности монтажа.

Технические характеристики

• Тип: DIN-рейка 35×15 мм - соответствует стандарту DIN EN 60715
• Длина: 300 мм - оптимальна для компактных щитов и группового монтажа
• Толщина материала: 1,5 мм - усиленная версия, выше средней жесткости
• Материал: оцинкованная сталь - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - продольный паз по всей длине для крепления к корпусу шкафа
• Форма просечки: продольный паз - обеспечивает равномерное распределение усилий при креплении

Совместимость и монтаж

DIN-рейка перфорированная 35х15 мм, длина 300 мм, толщина 1,5 мм, усиленная совместима со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку 35 мм. Для монтажа используйте саморезы M4–M5 через перфорационные отверстия. Рекомендуется крепление в двух точках - по краям рейки - чтобы минимизировать прогиб. Монтаж возможен как на боковые стенки шкафа, так и на заднюю панель. Не требует специальных инструментов - достаточно отвертки и уровня.

Безопасность и стандарты

Изготовлена в соответствии с требованиями DIN EN 60715. Оцинкованное покрытие снижает риск коррозии, что повышает безопасность эксплуатации в помещениях с колебаниями влажности. Соответствует нормам электромагнитной совместимости и не создаёт помех работе чувствительной аппаратуры.

Преимущества

• Усиленная толщина 1,5 мм - меньше деформируется под весом массивных устройств
• Перфорация - позволяет закрепить рейку напрямую к корпусу, исключая необходимость в дополнительных крепёжных планках
• Оцинкованная сталь - долгий срок службы даже в сырых условиях
• Ровная поверхность и точные геометрические параметры - обеспечивают плотное прилегание модульных устройств

Ограничения применения

Не рекомендуется использовать в условиях постоянного воздействия открытых химически активных веществ (например, кислот, щелочей) - цинковое покрытие может разрушаться. Также не подходит для монтажа вне закрытых шкафов - открытое расположение увеличивает риск повреждения и нарушения защиты IP. Длина 300 мм недостаточна для крупных щитов; при необходимости длиннее - требуется соединение нескольких реек.

Примеры использования

• Крепление группы автоматов и УЗО в этажном щите многоквартирного дома
• Монтаж контроллеров и реле в панели управления станком
• Установка коммуникационных модулей в шкафу АСУ ТП
• Фиксация преобразователей частоты в промышленных щитах с высокой вибрацией

Практические советы

• При использовании нескольких реек в одном шкафу - выравнивайте их по уровню, чтобы устройства легко входили в зацепление
• Для максимальной жесткости крепите рейку не менее чем в трёх точках - особенно если установлены тяжёлые устройства (например, большие автоматы или ПЧ)
• Проверьте посадочный диаметр крепёжных отверстий - они рассчитаны под стандартные M4/M5 саморезы
• При резке рейки до нужной длины - зачистите края от заусенцев, чтобы не повредить изоляцию проводов
• EKF PROxima - серия с проверенной надёжностью; для ответственных объектов выбирайте именно эту модель - DIN-рейка перфорированная 35х15 мм, длина 300 мм, толщина 1,5 мм, усиленная - один из самых востребованных решений в профессиональной электромонтажной практике
