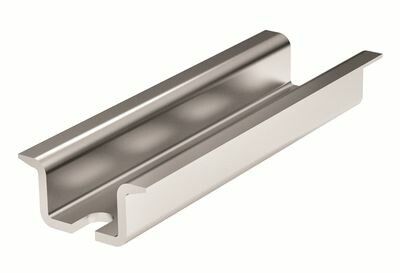

DIN-рейка перфорированная 35х15 мм длиной 300 толщина 1,5мм | 02150-RET3 DKC - (заменен на арт. 02150R-RET3) ДКС

DIN-рейка перфорированная 35х15 мм длиной 300 мм толщиной 1,5 мм от бренда DKC (ДКС), артикул 02150-ret3, предназначена для фиксации модульного оборудования в электрических шкафах. Её перфорация позволяет гибко крепить устройства, не требуя специальных зажимов.

Назначение и область применения

DIN-рейка перфорированная используется для монтажа модульных устройств в распределительных щитах, установочных коробках и электронных шкафах. Подходит для крепления автоматических выключателей, УЗО, реле, счетчиков, клеммных колодок и других компактных элементов, соответствующих стандарту DIN EN 60715. Перфорированный профиль обеспечивает возможность фиксации нестандартных или тяжелых устройств, которые нельзя закрепить обычным защелкивающим способом.

Технические характеристики

• Габариты: 35 × 15 мм - стандартная ширина и высота профиля;
• Длина: 300 мм - оптимальна для компактных щитов и группового монтажа;
• Толщина материала: 1,5 мм - обеспечивает жесткость и устойчивость к деформации;
• Материал: сталь - прочная основа, выдерживающая механические нагрузки;
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности;
• Форма просечки: паз - позволяет использовать болты, саморезы или крепежные планки;
• Шаг отверстий: 25 мм - совпадает с типичным шагом крепежных отверстий на корпусах устройств.

Совместимость и монтаж

DIN-рейка перфорированная 35х15 мм совместима со всеми устройствами, рассчитанными на классическую DIN-рейку шириной 35 мм. Для монтажа её можно закрепить в шкафу с помощью саморезов через перфорацию или с использованием крепежных хомутов. Отдельные участки рейки можно отрезать до нужной длины ножницами по металлу. Крепление осуществляется в горизонтальной плоскости; вертикальная установка не рекомендована из-за риска соскальзывания устройств.

Безопасность и стандарты

Произведена в соответствии с требованиями DIN EN 60715. Материал и покрытие обеспечивают соответствие нормам безопасности для электротехнических систем. Оцинкование снижает риск возникновения электрохимической коррозии в средах с повышенной влажностью.

Преимущества

• Перфорация позволяет крепить любые устройства - даже те, что не имеют стандартного защелкивающего механизма;
• Увеличенная толщина (1,5 мм) повышает долговечность и устойчивость к вибрациям;
• Оцинкованное покрытие продлевает срок службы в агрессивных средах;
• Стандартные размеры гарантируют совместимость с большинством модульных компонентов;
• Легко режется и адаптируется под конкретную конфигурацию шкафа.

Ограничения применения

• Не предназначен для наружной установки - отсутствует герметизация, возможна коррозия при длительном воздействии осадков;
• Не следует использовать в качестве несущего элемента для тяжелых устройств массой более 8–10 кг без дополнительной фиксации;
• При частом демонтаже крепежных отверстий возможно расширение отверстий и потеря удержания - рекомендуется чередовать точки крепления;
• Не заменяет цельную неметаллическую рейку там, где требуется электрическая изоляция.

Примеры использования

• Монтаж тяжелых реле времени или преобразователей частоты в промышленных щитах;
• Фиксация клеммных колодок и блоков управления в системах автоматизации;
• Установка нескольких счетчиков электроэнергии в одном ряду с дополнительной фиксацией;
• Индивидуальные решения в щитах с нестандартным набором оборудования - например, в системах HVAC или на конвейерах.

Практические советы

• При заказе учитывайте суммарную длину всех необходимых реек - 300 мм часто недостаточно для больших щитов, лучше взять несколько штук и состыковать их;
• Для крепления используйте саморезы M4 или M5 с шайбой - они равномерно распределяют нагрузку;
• Если устройство имеет крупные крепежные отверстия, проверьте, чтобы они точно попали в пазы рейки - иначе потребуется сверление;
• При сборке щита начинайте с установки перфорированной рейки перед монтажом модульных устройств - так легче добиться точного расположения;
• Артикул 02150-ret3 от DKC (ДКС) - один из самых распространенных вариантов в сериях Quadro, легко заменяемый аналогами того же стандарта.
