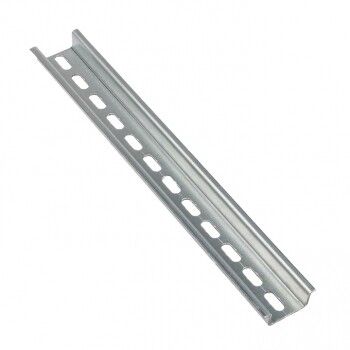

DIN-рейка усиленная 1,5 мм. перфорированная 35х15х1000 EKF PROxima - tdr-1.0

Перфорированная DIN-рейка EKF PROxima tdr-1.0 - прочный металлический профиль толщиной 1,5 мм, предназначенный для надёжного крепления тяжёлой модульной аппаратуры в распределительных шкафах. Отличается повышенной жесткостью и долговечностью, что делает её оптимальным решением для промышленных и силовых систем.

Назначение и область применения

DIN-рейка EKF PROxima tdr-1.0 используется для фиксации оборудования, которое невозможно закрепить на стандартных рейках из-за веса или габаритов. Подходит для монтажа блоков питания, терморегуляторов, мощных обогревателей, аккумуляторных батарей, преобразователей частоты и других устройств с высокой массой. Применяется в промышленных щитах, энергообъектах, системах автоматизации и на объектах с высокими требованиями к надёжности крепления.

Технические характеристики

• Тип: DIN-рейка перфорированная усиленная
• Габариты: 35×15 мм - соответствует стандарту EN 60715
• Длина: 1000 мм
• Толщина материала: 1,5 мм - выше, чем у обычных реек (обычно 0,8–1,2 мм)
• Материал: оцинкованная сталь - защищена от коррозии
• Перфорация: продольный паз - позволяет использовать болты и саморезы для фиксации
• Срок службы: до 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Рейка совместима со всеми типами крепёжных элементов, подходящих для DIN-профиля 35 мм. Для установки используются стандартные зажимы или самонарезающие винты через перфорацию. Монтировать можно как на стену, так и на внутренние поверхности шкафа. Благодаря увеличенной толщине 1,5 мм, она выдерживает значительную нагрузку без деформаций. Установка требует предварительного сверления отверстий в месте крепления - рекомендуется использовать свёрла по металлу и контролировать глубину вхождения винта, чтобы не повредить заднюю стенку шкафа.

Безопасность и стандарты

Изготовлена в соответствии с требованиями стандарта EN 60715 для DIN-реек. Оцинкованное покрытие обеспечивает электроизоляцию и снижает риск коррозии в условиях повышенной влажности. Соответствует нормам безопасности для электрощитового оборудования в помещениях класса IP54 и выше.

Преимущества

• Усиленная толщина 1,5 мм - исключает прогиб даже при установке тяжёлых компонентов
• Продольный паз - даёт свободу в расположении крепёжных точек, удобен при сборке сложных систем
• Оцинкованная сталь - устойчивость к ржавчине, длительный срок службы без обслуживания
• Совместимость с любыми стандартными креплениями - не требуется специальный инструмент

Ограничения применения

Не предназначена для использования вне закрытых электрических шкафов - не имеет защиты от внешних воздействий. Не следует применять в средах с постоянным контактом с агрессивными химическими веществами (например, кислотами, щелочами). Нельзя использовать как несущую конструкцию для оборудования, превышающего допустимый вес - максимальная нагрузка зависит от количества и качества креплений, а не от самой рейки.

Примеры использования

• Крепление трехфазного ИБП весом более 20 кг в серверном шкафу
• Установка тепловых реле и нагревательных элементов в щите управления насосной станцией
• Фиксация аккумуляторных банок в резервных системах питания АЭС или ТЭЦ
• Монтаж больших преобразователей частоты в промышленных цехах

Практические советы

• При выборе места монтажа учтите посадочные размеры 35 мм - проверьте соответствие крепёжных планок внутри шкафа
• Для равномерного распределения нагрузки используйте минимум три точки крепления на одну рейку длиной 1 метр
• При необходимости удлинения - стыкуйте несколько реек с помощью соединителей; не скручивайте их между собой
• Перед установкой удалите острые кромки после сверления - они могут повредить изоляцию проводов
• EKF PROxima tdr-1.0 лучше всего сочетается с другими изделиями серии PROxima - для единообразия системы и гарантийного обслуживания
