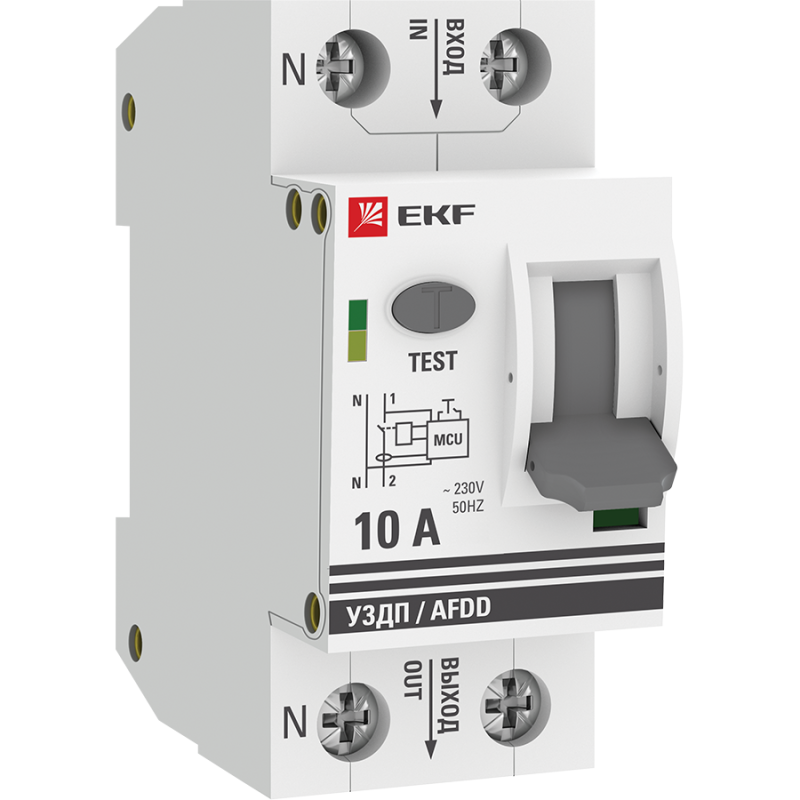

Устройство защиты от дугового пробоя (УЗДП) 2P 10А EKF PROxima | afdd-2-10-pro

Устройство защиты от дугового пробоя (УЗДП) 1P+N 10А, 2P 10А, PROxima, EKF - это комбинированное устройство, сочетающее функции автоматического выключателя и детектора дугового замыкания. Оно защищает электропроводку от возгораний, вызванных дуговыми пробоями, и одновременно обеспечивает защиту от КЗ и перегрузок. Применяется в распределительных щитах жилых, общественных и промышленных объектов.

Назначение и область применения

УЗДП PROxima, EKF предназначен для обнаружения и быстрого отключения опасных дуговых замыканий - нештатных электрических разрядов, которые могут возникнуть из-за повреждённой изоляции, плохих контактов или старой проводки. Такие дуги часто не фиксируются обычными автоматами, но способны нагревать материалы до температуры воспламенения. Устройство особенно актуально там, где есть риск возгорания: в квартирах, офисах, школах, на складах и в производственных помещениях с постоянным использованием электрооборудования.

Технические характеристики

• Номинальный ток: 10 А - подходит для групп освещения, розеточных контуров и маломощного оборудования;
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при высоких токах КЗ;
• Количество полюсов: 2P - защищает оба провода (фаза и ноль), что важно для надёжной работы с UZDP;
• Характеристика срабатывания: B - реагирует на умеренные перегрузки, типичные для бытовых нагрузок (например, зарядные устройства, светильники);
• Класс токоограничения: 3 - обеспечивает самую быструю реакцию на КЗ среди доступных классов;
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в распределительном щите первого уровня;
• Степень защиты IP20 - защищено от прикосновений пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого щита;
• Модульная ширина: 2 модуля - занимает место в щите аналогично двум стандартным автоматам;
• Частота: 50 Гц - оптимизировано для сетей России и стран СНГ;
• Глубина монтажа: 44,5 мм - компактная конструкция, удобна для плотной сборки щитов;
• Гарантийный срок: 84 месяца (7 лет) - один из самых длинных в отрасли.

Совместимость и монтаж

УЗДП PROxima, EKF монтируется на DIN-рейку в распределительном щите так же, как обычный автомат. Подключение выполняется по схеме: фаза и ноль - на верхние клеммы, выход - на нижние. Обязательно соблюдать полярность: нулевой провод должен быть подключен именно к N-клемме. Устройство совместимо со всеми стандартными щитами, соответствующими ГОСТ Р 50030.2. Для правильной работы требуется наличие заземления в сети. Не рекомендуется использовать в цепях с частотными преобразователями, светодиодными драйверами или импульсными источниками питания - они могут генерировать ложные сигналы дуги.

Безопасность и стандарты

УЗДП PROxima, EKF соответствует требованиям международного стандарта IEC 62606 и российскому ГОСТ Р 50669. Произведён в соответствии с системой менеджмента качества ISO 9001. Отличается повышенной отказоустойчивостью благодаря двухступенчатой системе анализа сигнала: сначала фиксируется характер дуги, затем проверяется её энергия - это снижает количество ложных срабатываний.

Преимущества

• Объединяет две функции - защита от дуги + защита от КЗ/перегрузки - в одном корпусе, экономя место в щите;
• Высокая чувствительность к дуговым пробоям даже при слабых токах (менее 1 А), когда обычные автоматы остаются бездействующими;
• Класс токоограничения 3 позволяет снизить тепловые последствия КЗ, защищая проводку и оборудование;
• Долгий гарантийный срок (7 лет) указывает на высокую надёжность компонентов и качество сборки;
• Индикация срабатывания: после отключения рычаг остается в промежуточном положении - легко отличить от ручного отключения.

Ограничения применения

• Не применяется в трёхфазных сетях - только в однофазных 230 В;
• Не подходит для помещений с высокой влажностью (IP20 не защищает от брызг и пара);
• Неэффективен в цепях с мощными импульсными нагрузками (LED-лампы, инверторы, ЧРП) - возможны ложные срабатывания;
• Требует регулярной проверки кнопкой «T» (тестирование) - хотя и не заменяет профессиональную диагностику.

Примеры использования

• Защита группы розеток в спальной комнате - предотвращает возгорание при повреждении удлинителя;
• Щит этажный в многоквартирном доме - защищает всю проводку от дуговых замыканий в стенах;
• Офисный щит с компьютерами и оргтехникой - снижает риск пожара из-за старых контактных соединений;
• Производственные участки с длительно работающим оборудованием - предупреждает аварии при износе кабельных каналов.

Практические советы

• Перед установкой проверьте, чтобы нулевой провод был целостным - повреждённый N-провод может сделать УЗДП бесполезным;
• Устанавливайте УЗДП PROxima, EKF сразу после главного автомата - он должен защищать все downstream-цепи;
• Проверяйте работу кнопкой тестирования «T» ежемесячно - это гарантированно сохранит работоспособность;
• При проектировании щита учтите глубину 44,5 мм - некоторые модели щитов имеют ограниченный внутренний объём;
• Не используйте УЗДП 1P+N в качестве единственной защиты в цепях с перемычками между N и PE - это нарушит принцип работы.
