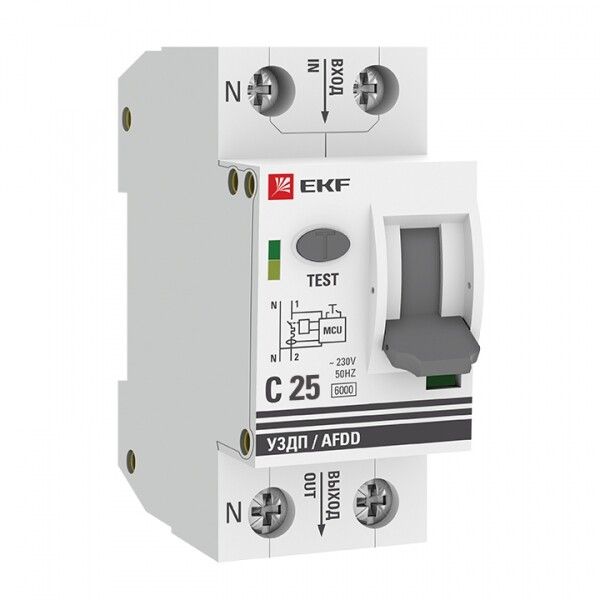

Устройство защиты от дугового пробоя (УЗДП) 1P+N C 25А 6кА с авт. выкл. PROxima EKF afdd-2-25C-pro

Устройство защиты от дугового пробоя (УЗДП) 1P+N 25А (C) 6 кА с автоматическим выключателем от EKF серии PROxima сочетает функции защиты от дугового замыкания и обычной автоматической защиты - короткого замыкания и перегрузки. Это решение предназначено для повышения пожаробезопасности в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗДП 1P+N 25А (C) 6 кА от EKF защищает электропроводку от опасных дуговых замыканий - ситуаций, когда ток проходит через воздух между изолированными проводниками, вызывая высокую температуру и возможное возгорание. Такие дуги часто возникают из-за старой изоляции, плохих контактов, механических повреждений или случайных замыканий. Устройство реагирует на характерные сигналы дуги быстрее, чем обычный автомат, и отключает цепь до начала пожара.

Подходит для установки в распределительных щитах квартир, офисов, складов, мастерских, где есть риск повреждения кабеля или слабых соединений. Особенно эффективно в местах с постоянным движением кабелей - например, у розеток, светильников, оборудования с частыми подключениями.

Технические характеристики

• Номинальный ток: 25 А - максимальный рабочий ток, при котором устройство сохраняет работоспособность
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы)
• Номинальное напряжение: 230 В - для однофазных сетей 220–240 В
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно
• Отключение нейтрали: Да - гарантирует полную изоляцию цепи при аварии
• Класс токоограничения: 3 - очень быстрая реакция на КЗ, снижающая тепловое воздействие
• Категория перенапряжения: IV - рассчитано на использование в точках ввода питания и первичных распределительных щитах
• Степень защиты IP20 - защищён от прикосновения пальцев и твердых предметов, но не от воды; предназначен для внутренней установки в закрытых щитах
• Модульная ширина: 2 модуля - занимает место 18 мм × 2 = 36 мм в DIN-рейке
• Глубина монтажа: 44,5 мм - требует достаточного свободного пространства внутри щита
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временного конденсата в условиях производства
• Дополнительное оборудование: вспомогательный контакт - позволяет передавать сигнал о сработке на систему управления или сигнализацию
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

УЗДП 1P+N 25А (C) 6 кА от EKF монтируется на стандартную DIN-рейку шириной 35 мм. Подключается по схеме: входная фаза и ноль - сверху, выход - снизу. Обязательно соблюдать полярность: L - фаза, N - ноль. Устройство совместимо с любыми автоматическими выключателями и УЗО, установленными выше или ниже по цепи, но не требует внешнего УЗО - так как уже содержит в себе все необходимые функции.

Не рекомендуется устанавливать рядом с источниками сильных помех (частотные преобразователи, мощные импульсные источники питания), чтобы избежать ложных срабатываний. Для правильной работы требуется надёжный контакт на зажимах - затяжка моментом 0,8–1,0 Нм.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 62606 и ГОСТ Р 50694-2015 для устройств защиты от дугового замыкания. Применение класса токоограничения 3 и категории перенапряжения IV делает его подходящим для установки в качестве основного средства защиты в главном распределительном щите. Отключение нейтрали обеспечивает соответствие нормам безопасности при обслуживании и ремонте.

Преимущества

• Интеграция двух функций - защита от дуги + автоматический выключатель - экономит место в щите
• Высокая чувствительность к дуговым замыканиям даже при малых токах (до нескольких ампер)
• Встроенный вспомогательный контакт даёт возможность подключить систему удалённой сигнализации
• Длительная гарантия - 7 лет - указывает на высокую надёжность компонентов
• Совместим с существующими решениями EKF PROxima - легко заменить или дополнить другими элементами серии

Ограничения применения

• Не предназначен для установки во влажных помещениях, на улице или в открытых щитах - степень защиты IP20 исключает контакт с водой и пылью
• Не защищает от поражения электрическим током человека - для этого нужен отдельный УЗО
• Не работает при отсутствии нулевого провода - требует схемы TN-S или TN-C-S с отдельным PE
• Не рекомендован для цепей с высоким уровнем электромагнитных помех без дополнительной экранировки
• Не подходит для трёхфазных систем - только для однофазных 230 В

Примеры использования

• Главный ввод в квартире - вместо пары “автомат + УЗО” используется один УЗДП, что уменьшает габариты щита
• Щит на этаже многоквартирного дома - защита групп розеток в спальнях и детских комнатах
• Производственный участок - защита кабельных трасс, где возможно истирание изоляции
• Офис с множеством удлинителей и переходников - предотвращение пожара из-за плохих контактов в розетках

Практические советы

• Перед установкой проверьте состояние проводки - УЗДП не восстановит повреждённую изоляцию, он лишь отключит цепь при появлении дуги
• Обязательно используйте вспомогательный контакт для подключения к системе контроля состояния электрооборудования - это позволит получать оповещения о срабатывании
• При замене старого автомата на УЗДП 1P+N 25А (C) 6 кА от EKF убедитесь, что глубина щита ≥44,5 мм и есть место для подключения нуля
• Не устанавливайте несколько УЗДП последовательно - они могут некорректно взаимодействовать. Лучше использовать один на вводе и/или на ответвлениях с высоким риском
• Проверяйте работу кнопкой TEST ежемесячно - она моделирует дуговое замыкание и подтверждает исправность сенсоров
