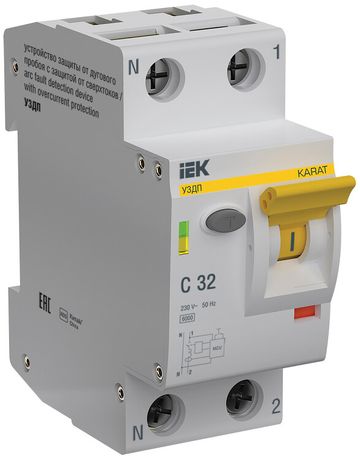

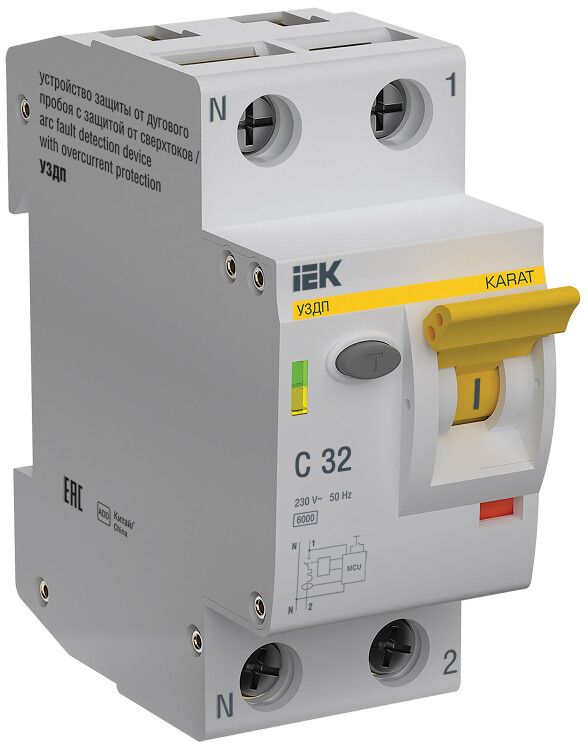

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 32A KARAT | KA-DP11-1-032-C IEK

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 32A от IEK (ИЭК), артикул ka-dp11-1-032-c, обеспечивает дополнительную защиту от возгораний, вызванных электрическими дугами, и дополняет классические средства защиты - автоматы, УЗО и АВДТ.

Назначение и область применения

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 32A предназначено для обнаружения и быстрого отключения участков электросети, где возникают опасные дуговые замыкания - как параллельные (между фазой и нулём или землёй), так и последовательные (в повреждённом проводе). Это снижает риск возникновения пожара из-за искрения в старой или повреждённой проводке. Применяется в местах с повышенными требованиями к пожарной безопасности: жилые многоквартирные дома, общежития, хостелы, детские сады, школы, больницы, дома престарелых и другие объекты, где с 1 марта 2024 года установка обязательна по нормативным документам.

Технические характеристики

• Номинальный ток: 32 А - позволяет защищать цепи с нагрузкой до этого значения, например, групповые линии освещения или розеток в квартире.
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В переменного тока.
• Количество полюсов: 2 (1P+N) - коммутирует одновременно фазу и ноль, исключая возможность сохранения потенциала на нулевом проводе при отключении.
• Тип кривой: C - срабатывает при перегрузке в диапазоне 5–10 крат номинала, подходит для типичных бытовых нагрузок с умеренным пуском (например, люминесцентные светильники, насосы, компрессоры).
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А, что соответствует условиям большинства жилых и общественных зданий.
• Тип тока: переменный (AC) - работает только в сетях с синусоидальным током 50 Гц.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не предназначен для установки во влажных помещениях или на улице.
• Модульная ширина: 2 модуля - занимает два места в распределительном щите, совместим со стандартными DIN-рейками.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярной проверке работоспособности.

Совместимость и монтаж

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 32A устанавливается в распределительный щит на DIN-рейку. Подключение выполняется аналогично обычному двухполюсному автомату: входные провода - сверху, выходные - снизу. Обязательно подключать и фазу, и ноль, поскольку устройство контролирует баланс тока между ними. Совместимо с любыми другими защитными аппаратами (автоматы, УЗО, дифавтоматы), которые установлены выше или ниже по схеме. Для правильной работы требуется надёжный контакт на всех соединениях - плохой контакт сам может стать источником дуги, которую устройство будет пытаться отключить.

Безопасность и стандарты

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 32A соответствует требованиям ГОСТ IEC 62606:2018 (стандарт на устройства защиты от дуговых замыканий). Произведено компанией IEK (ИЭК) в рамках серий KARAT, что гарантирует соответствие российским и международным требованиям к качеству и испытаниям. Наличие сертификатов подтверждает возможность легального применения в объектах, где установка обязана по новому законодательству.

Преимущества

• Обнаруживает дуги, которые не видят обычные автоматы - даже малые токи искрения (менее 1 А) могут быть причиной пожара, а УЗДП реагирует на них.
• Не требует сложной настройки - полностью автономное устройство, не нуждается в внешних датчиках или программировании.
• Сохраняет функциональность автомата: при перегрузке или КЗ сработает как обычный 1P+N автомат с кривой C.
• Фиксирует факт срабатывания - визуальный индикатор показывает, что отключение произошло именно из-за дуги, а не из-за перегрузки.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для AC 50 Гц.
• Не защищает от перенапряжений, грозовых импульсов или скачков напряжения - для этого нужны дополнительные устройства (грозоразрядники, стабилизаторы).
• Не устанавливается в сырых, пыльных или взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность.
• Не заменяет УЗО или дифавтомат - они защищают от утечек тока на землю, а УЗДП - от дуг. Оба типа защиты должны использоваться совместно.
• Не рекомендуется использовать в цепях с высоким уровнем помех (частотные преобразователи, мощные светодиодные драйверы) - возможны ложные срабатывания.

Примеры использования

• Групповая линия розеток в школьном классе - предотвращает пожар при повреждении удлинителей или вилок.
• Осветительная сеть в общежитии - защищает от искрения в старой проводке за стенами.
• Линия питания компьютеров и оргтехники в офисе - снижает риск возгорания при окислении контактов в розетках.
• Распределительный щит в доме престарелых - обязательное требование закона; обеспечивает безопасность людей с ограниченной мобильностью.

Практические советы

• Проверяйте индикатор срабатывания каждые 6 месяцев - кнопка тестирования есть на корпусе, её следует нажимать регулярно.
• При установке в щитке оставьте свободное место рядом - устройство может нагреваться при длительной работе, особенно в плотно заполненных щитах.
• Не используйте адаптеры для увеличения числа модулей - это нарушает тепловой режим и может привести к отказу.
• Если устройство часто срабатывает без явных причин - проверьте состояние проводки, особенно старые соединения, розетки и выключатели.
• При замене старого автомата на УЗДП - убедитесь, что нулевой провод не пересечён с другим контуром, иначе будут ложные срабатывания.
