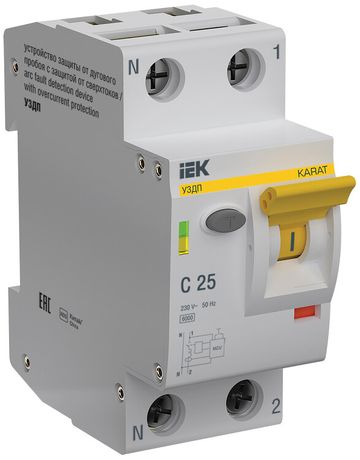

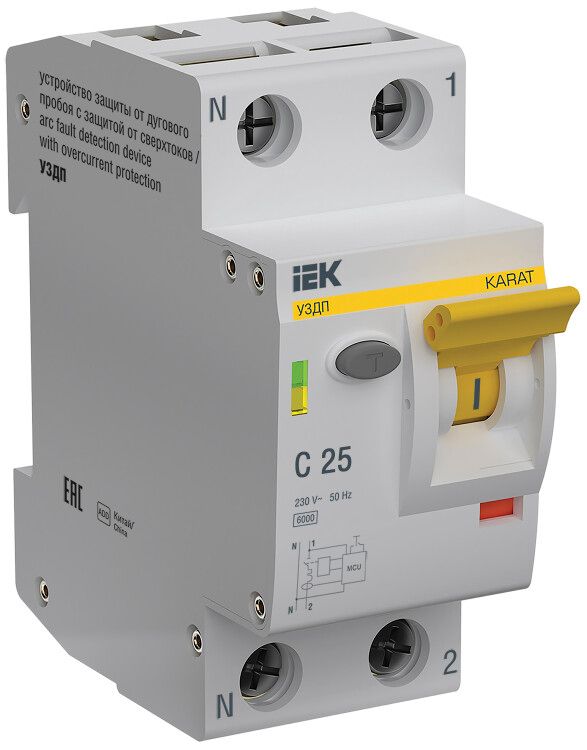

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 25A KARAT | KA-DP11-1-025-C IEK

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 25A от IEK (ИЭК), артикул ka-dp11-1-025-c, сочетает функции обнаружения опасной дуги и отключения цепи для предотвращения возгораний в электросетях. Это устройство дополняет классическую защиту - автоматы, УЗО и АВДТ - и соответствует новому требованию законодательства с марта 2024 года.

Назначение и область применения

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 25A предназначено для обнаружения и быстрого отключения участков электропроводки, где возникают опасные дуговые замыкания - как параллельные (между фазой и нулём), так и последовательные (в одном проводе из-за плохого контакта). Эти явления часто не вызывают срабатывания обычных автоматов, но являются частой причиной электропожаров.

Обязательно устанавливается в новых и реконструируемых объектах согласно требованиям с 1 марта 2024 года: детские сады, школы, общежития, хостелы, больницы, дома престарелых, интернаты и другие места массового пребывания людей.

Технические характеристики

• Номинальный ток: 25 А - позволяет защищать линии с нагрузкой до этого значения;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе;
• Тип кривой: C - срабатывает при перегрузке в 5–10 крат от номинала, подходит для освещения, бытовой техники и маломощных двигателей;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Тип тока: переменный - работает только в сетях 50 Гц;
• Частота: 50 Гц - совместим с российской и европейской сетью;
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды; предназначен для установки внутри щитов;
• Модульная ширина: 2 модуля - занимает два стандартных места на DIN-рейке;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном тестировании.

Совместимость и монтаж

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 25A монтируется на DIN-рейку в распределительном щите. Подключение выполняется аналогично обычному двухполюсному автомату: входные провода - сверху, выходные - снизу. Ноль и фаза должны проходить через устройство полностью - нельзя использовать отдельные нулевые шины после него.

Работает совместно с другими защитными устройствами: перед ним должен быть установлен основной автомат, а также УЗО/АВДТ, если требуется защита от токов утечки. Не заменяет УЗО - дополняет его.

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 62606:2018 (стандарт на устройства защиты от дуговых замыканий). Применяется в соответствии с пунктом 7.9.18 ПУЭ-7, который обязывает устанавливать такие устройства в местах с высокой плотностью людей. Сертифицировано для использования в России и странах ЕАЭС.

Преимущества

• Высокая чувствительность к слабым дуговым повреждениям, которые не фиксируются обычными автоматами;
• Автоматическое отключение без необходимости ручного вмешательства;
• Функциональная интеграция: один прибор = защита от перегрузок + дуговой дуги;
• Совместим с существующими щитами благодаря стандартной ширине 2 модуля;
• Долгий срок службы - 15 лет - снижает затраты на обслуживание.

Ограничения применения

• Не защищает от токов утечки - для этого нужен УЗО или АВДТ;
• Не применяется в сетях постоянного тока - только переменный ток 50 Гц;
• Не подходит для открытой установки - IP20 не обеспечивает защиту от влаги и пыли вне щита;
• Не заменяет главный автомат - должен устанавливаться после него;
• Не реагирует на механические повреждения кабеля, если они не сопровождаются дугой.

Примеры использования

• Защита групповых линий освещения в школьных классах;
• Обеспечение безопасности электропроводки в спальных помещениях общежитий;
• Дополнительная защита розеточных контуров в детских садах и медучреждениях;
• Установка в щитах жилых домов, где есть старая проводка с возможным износом изоляции.

Практические советы

• Проверяйте работу устройства ежемесячно кнопкой «Тест» - она имитирует дуговое замыкание;
• Не устанавливайте его сразу после счётчика - лучше после главного автомата и УЗО;
• Убедитесь, что посадочные диаметры клемм подходят под используемые провода (обычно до 25 мм2);
• При наличии нескольких групп потребителей - можно установить несколько устройств, каждое на свою линию;
• Не закрывайте корпус щита герметичными крышками - устройству нужен доступ воздуха для нормального теплообмена.
