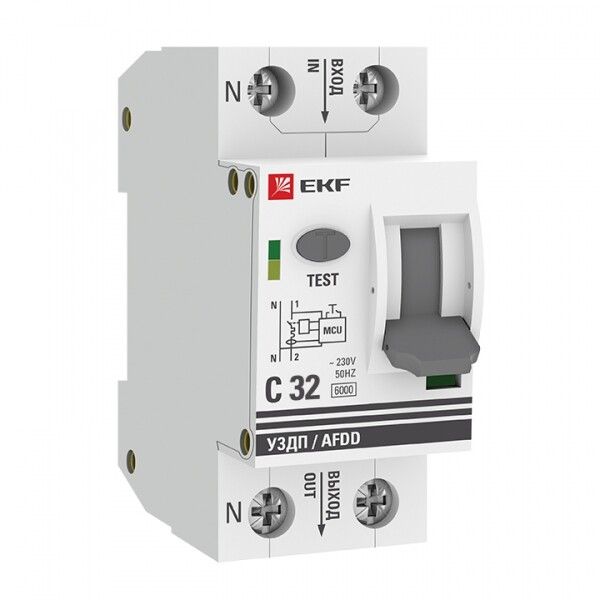

Устройство защиты от дугового пробоя (УЗДП) 1P+N C 32А 6кА с авт. выкл. PROxima EKF afdd-2-32C-pro

Устройство защиты от дугового пробоя 1P+N 32А (C) 6 кА с автоматическим выключателем УЗДП от EKF серии PROxima сочетает функции защиты от дуговых замыканий, коротких замыканий и перегрузок в одном модульном устройстве. Это решение предназначено для повышения пожарной безопасности в электрощитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗДП 1P+N 32А (C) 6 кА от EKF защищает электропроводку от опасных дуговых замыканий — ситуаций, когда ток проходит через воздух между изолированными проводниками, вызывая высокую температуру и риск возгорания. Такие дуги часто не фиксируются обычными автоматическими выключателями, так как их ток ниже порога срабатывания МК. Устройство распознаёт характерные сигналы дуги и отключает цепь быстрее, чем успевает развиться пожар.

Подходит для установки в щитах квартир, офисов, гостиниц, школ, медицинских учреждений, мастерских и на участках с повышенным риском повреждения изоляции — например, там, где используются старые провода, многократно изгибаемые кабели или есть доступ к проводке со стороны человека.

Технические характеристики

• Номинальное напряжение: 230 В — работает в однофазных сетях 220–240 В
• Номинальный ток: 32 А — рассчитан на нагрузки до 7,3 кВт при 230 В
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, освещение, бытовая техника)
• Номинальная отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Количество полюсов: 2 (1P+N) — отключает одновременно фазу и ноль
• Отключение незащищённой нейтрали: да — гарантирует полное отключение цепи даже при обрыве нулевого провода
• Частота: 50 Гц — оптимизировано для российской сети
• Класс токоограничения: 3 — снижает энергию КЗ, уменьшая механические и тепловые повреждения оборудования
• Модульная ширина: 2 модуля — занимает 36 мм в DIN-рейке
• Глубина монтажа: 44,5 мм — требует достаточного места внутри щита
• Степень защиты IP20 — защищён от прикосновения к токоведущим частям, но не предназначен для открытой установки вне щита
• Степень загрязнения: 3 — допускает наличие проводящей пыли и временного конденсата
• Категория перенапряжения: IV — рассчитан на установку на входе в здание, где возможны импульсы от внешних факторов
• Дополнительное оборудование: вспомогательный контакт — позволяет передавать сигнал о срабатывании в систему контроля или сигнализацию
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

УЗДП 1P+N 32А (C) 6 кА от EKF монтируется на DIN-рейку типа 35 мм в распределительном щите. Подключается по схеме: фаза — на вход L, ноль — на N, выходные контакты идут к нагрузке. Обязательно соблюдать полярность: ноль должен подключаться именно к выводу N, иначе защита не будет работать.

Необходимо убедиться, что в щите достаточно свободного места: глубина 44,5 мм + запас на кабельный ввод. Для работы вспомогательного контакта требуется подключение к контроллеру или сигнальному устройству — он не активируется автономно.

Совместим с любыми автоматами и УЗО, установленными выше или ниже по цепи, но рекомендуется использовать в паре с УЗО для комплексной защиты от токов утечки и дуг.

Безопасность и стандарты

Устройство соответствует требованиям IEC 62606 — международному стандарту для устройств защиты от дуговых замыканий. Применяет технологию анализа спектра тока и длительности импульса для отличения реальной дуги от нормальных помех (например, от работающих двигателей или светодиодных светильников).

Категория перенапряжения IV и класс токоограничения 3 обеспечивают надёжную работу даже при скачках напряжения в сети, типичных для районов с нестабильным энергоснабжением.

Преимущества

• Объединяет три функции в одном устройстве: защита от дуги, КЗ и перегрузки — экономит место в щите
• Отключение нуля исключает риск сохранения потенциала на нагрузке после срабатывания
• Вспомогательный контакт позволяет интегрировать УЗДП в системы умного дома или удалённого мониторинга
• 7-летняя гарантия — один из самых длинных сроков в классе аналогичных устройств
• Изготовлено в России, адаптировано под местные условия эксплуатации

Ограничения применения

• Не защищает от токов утечки — для этого нужен отдельный УЗО
• Не применяется в трёхфазных сетях — только для 230 В однофазных цепей
• IP20 не допускает установку во влажных помещениях без корпуса
• Не подходит для цепей с постоянными высокочастотными помехами (например, частотные преобразователи без фильтров)
• Не срабатывает на медленные нагревы из-за плохих контактов — только на дуговые разряды

Примеры использования

• Защита розеточных групп в детских комнатах и спальнях
• Линии питания старых проводов в домах 1970–1990-х годов
• Электрооборудование в мастерских с частым перемещением удлинителей
• Щиты в многоэтажных жилых домах, где невозможно полностью заменить проводку
• Кабельные каналы в офисах с плотной укладкой проводов

Практические советы

• Перед установкой проверьте состояние изоляции на защищаемой линии — УЗДП не восстановит повреждённую проводку, а лишь сработает при появлении дуги
• При использовании вспомогательного контакта используйте кабель сечением не менее 0,75 мм² и избегайте близости к силовым проводам
• Не устанавливайте УЗДП сразу после автомата с характеристикой D — возможны ложные срабатывания из-за больших пусковых токов
• Проверяйте тестовой кнопкой ежемесячно — она моделирует дуговое замыкание и подтверждает работоспособность
• При замене старого автомата на УЗДП 1P+N 32А (C) 6 кА от EKF — убедитесь, что ноль в щите не перепутан с фазой
