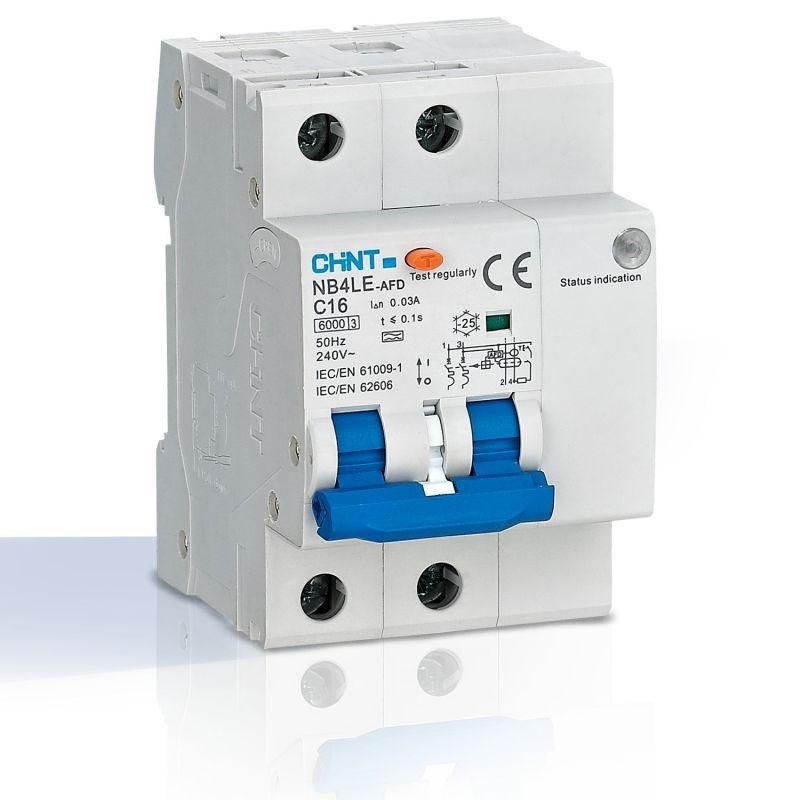

Устройство защиты при дуговом пробое (УЗДП) NB4LE-AFD 2P C32 тип A 30мА CHINT 335359

Устройство защиты при дуговом пробое (УЗДП) NB4LE-AFD 2P C32 тип A 30мА от бренда CHINT сочетает защиту от токов утечки, перегрузки, короткого замыкания и обнаружение опасной дуги - идеально для защиты электроустановок в жилых и коммерческих помещениях.

Назначение и область применения

УЗДП NB4LE-AFD 2P C32 тип A 30мА предназначен для предотвращения возгораний, вызванных дуговым пробоем - случайным электрическим разрядом между проводниками. Он защищает сети переменного тока 230 В, 50 Гц, где есть риск повреждения изоляции, старения проводки или плохих соединений. Подходит для установки в распределительных щитах квартир, офисов, магазинов, мастерских и других объектов с постоянной нагрузкой. Устройство также выполняет функции автоматического выключателя и УЗО, заменяя два прибора одним.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку до этого значения без срабатывания
• Номинальный ток утечки: 30 мА - чувствителен к малым утечкам, безопасным для человека
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 230–240 В
• Число полюсов: 2 - защищает фазу и ноль одновременно
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств с выпрямителями: зарядки, LED-светильники, бытовая техника)
• Характеристика срабатывания: C - срабатывает при кратковременных перегрузках до 5–10× I_n, подходит для нагрузок с пусковыми токами (двигатели, насосы, компрессоры)
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Время отключения при дуге: ≤ 0,1 сек - оперативно прекращает горение дуги
• Ширина модуля: 3 модуля (54 мм) - занимает место на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ресурс: 100 000 механических циклов, 4 000 электрических - долгий срок службы при регулярном использовании

Совместимость и монтаж

УЗДП NB4LE-AFD 2P C32 тип A 30мА монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - с нижней стороны, питание - сверху. Совместим с любыми щитами, соответствующими нормам IEC 60898 и IEC 61009. Для правильной работы требуется заземление PEN-проводника в системе TN-S или TN-C-S. Не рекомендуется использовать в сетях TT без отдельного контура заземления. Устройство не имеет внешних кнопок сброса - восстанавливается после срабатывания путём перевода рычага в положение «ON».

Безопасность и стандарты

Соответствует требованиям МЭК 62606 (защита от дугового пробоя) и МЭК 61009-1 (устройства защитного отключения). Сертифицирован для использования в бытовых и аналогичных условиях. Индикация состояния контактов - через цветное окно: «I» - включено, «O» - отключено. При срабатывании по дуге или утечке рычаг остаётся в среднем положении, что позволяет отличить причину отключения от обычного отключения по перегрузке.

Преимущества

• Объединяет три функции в одном устройстве: автоматический выключатель, УЗО и детектор дуги - экономит место в щите
• Высокая чувствительность к импульсному току утечки типа A - надёжно работает с современной техникой
• Быстрое отключение дуги (<0,1 с) снижает вероятность возгорания даже при слабом контакте
• Механическая и электрическая износостойкость выше среднего - подходит для мест с частыми включениями
• Ясная индикация состояния - легко диагностировать причину отключения без тестера

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных 230 В
• Не защищает от постоянного тока утечки (>6 мА) - не подходит для систем с мощными преобразователями постоянного тока (например, солнечные установки)
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах
• Не предназначен для частого ручного включения/выключения - используется как защитное, а не коммутирующее устройство
• Требует качественного заземления; в системах IT или TN-C без переделки работать не будет

Примеры использования

• Защита розеточных групп в спальне, гостиной, кухне - особенно там, где используются USB-зарядки, Wi-Fi роутеры, телевизоры
• Щиты в офисах с компьютерами, серверами, принтерами - предотвращает возгорание из-за старой проводки
• Автомастерские и ремонтные участки - защита от дуги при повреждении кабелей инструментов
• Жилые дома с алюминиевой проводкой - высокий риск плохих контактов, где дуговой пробой наиболее вероятен

Практические советы

• Перед установкой проверьте соответствие сечения провода: для 32 А используйте медный провод минимум 4 мм2
• При монтаже соблюдайте полярность: L и N должны быть подключены правильно - неверное подключение нарушит работу УЗДП
• Проверяйте работу устройства ежемесячно кнопкой «T» (тест) - если не отключается, замените
• Не устанавливайте рядом с источниками сильных помех (варочные поверхности, инверторы) - возможны ложные срабатывания
• Если в щите уже стоит обычное УЗО - не ставьте этот УЗДП NB4LE-AFD 2P C32 тип A 30мА последовательно; он сам полностью заменяет его
• При замене старого автомата - убедитесь, что новое устройство NB4LE-AFD 2P C32 тип A 30мА точно совпадает по ширине (3 модуля) и току
