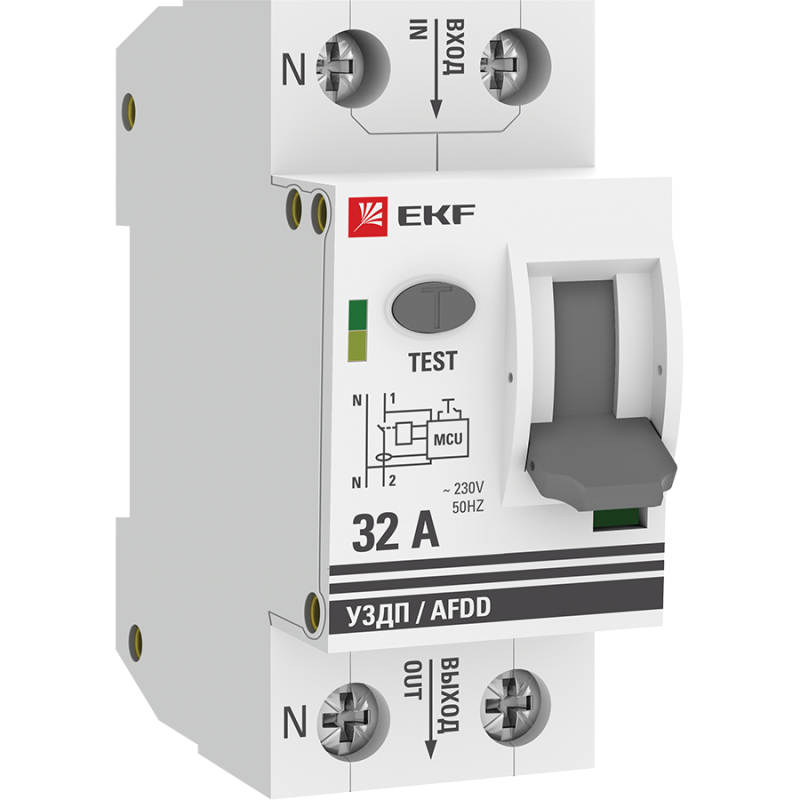

Устройство защиты от дугового пробоя (УЗДП) 2P 32А EKF PROxima | afdd-2-32-pro

Устройство защиты от дугового пробоя (УЗДП) 2P 32А EKF серии PROxima — это комбинированное устройство, сочетающее функции автоматического выключателя и детектора дугового замыкания. Он защищает проводку от возгораний, вызванных дуговым пробоем, одновременно обеспечивая защиту от перегрузок и коротких замыканий. Артикул afdd-2-32-pro предназначен для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

УЗДП 2P 32А EKF PROxima обнаруживает опасные дуговые замыкания — явления, которые часто остаются незамеченными обычными автоматами. Такие дуги могут возникать из-за повреждённой изоляции, плохих контактов или старой проводки и являются одной из главных причин электровозгораний. Устройство реагирует на характерные сигналы дуги и отключает цепь быстрее, чем обычный автомат, снижая риск пожара. Одновременно оно выполняет роль двухполюсного автомата: защищает от перегрузок и КЗ. Подходит для защиты групповых линий освещения, розеток, оборудования в квартирах, домах, административных зданиях и малых производствах.

Технические характеристики

• Номинальный ток: 32 А — позволяет использовать в цепях с нагрузкой до 7,4 кВт при 230 В
• Номинальное напряжение: 230 В — рассчитано на однофазную сеть 220–240 В
• Количество полюсов: 2 — защищает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: B — оптимальна для бытовых нагрузок с умеренным пусковым током (освещение, розетки, бытовая техника)
• Класс токоограничения: 3 — высокая скорость отключения, снижающая тепловую энергию при КЗ
• Категория перенапряжения: IV — предназначено для установки на входе в помещение, где возможны импульсные перенапряжения
• Частота: 50 Гц — соответствует стандартам сетей России и стран СНГ
• Модульная ширина: 2 модуля — занимает 18 мм × 2 = 36 мм в DIN-рейке
• Глубина монтажа: 44,5 мм — требует достаточного места внутри щита
• Степень защиты IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды
• Гарантийный срок: 84 месяца (7 лет)
• Дополнительное оборудование: вспомогательный выключатель — передаёт сигнал о состоянии отключения (можно подключить к системе контроля или сигнализации)

Совместимость и монтаж

УЗДП 2P 32А EKF PROxima устанавливается на DIN-рейку шириной 35 мм в распределительном щите. Для правильного подключения требуется свободное место глубиной не менее 45 мм. Подключение фазы и нуля осуществляется сверху и снизу согласно маркировке на корпусе. Вспомогательный выключатель имеет два контактных вывода — их можно задействовать для управления внешними устройствами (например, световой/звуковой сигнализацией или SCADA-системой). Монтаж допускается только в сухих помещениях с температурой от -5°C до +40°C. Не рекомендуется устанавливать рядом с источниками сильного тепла или вибраций.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 62606 для устройств защиты от дугового пробоя и IEC 60947-2 для автоматических выключателей. Применение класса токоограничения 3 и категории перенапряжения IV гарантирует надёжную работу даже при скачках напряжения. Сертифицировано для использования в бытовых и коммерческих сетях. Отличается повышенной отказоустойчивостью благодаря двойному контролю: по току и по спектру дуги.

Преимущества

• Объединяет две функции — защита от дуги и защита от КЗ/перегрузки — в одном устройстве, экономя место в щите
• Высокая чувствительность к дуге: обнаруживает даже слабые, длительно существующие дуги, которые не срабатывают на обычные автоматы
• Встроенный вспомогательный выключатель даёт возможность удалённого мониторинга состояния устройства
• Долгий срок службы и 7-летняя гарантия — один из самых длинных в отрасли
• Изготовлено в соответствии с европейскими стандартами качества EKF PROxima

Ограничения применения

• Не предназначен для трёхфазных сетей — работает только в однофазных цепях 230 В
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать во влажных помещениях, на улице или в неотапливаемых щитовых
• Не защищает от утечек тока на землю — для этого нужен отдельный УЗО
• Не подходит для мощных двигателей или оборудования с высоким пусковым током — для них лучше выбрать характеристику C или D
• Вспомогательный выключатель не является автономным выходом — требует внешнего питания для работы сигнализации

Примеры использования

• Защита группы розеток в гостинице или офисе — предотвращает возгорание из-за перегрева удлинителей
• Линии освещения в многоквартирном доме — особенно актуально при использовании старой проводки
• Электрооборудование в мастерских, складах, мини-производствах — там, где есть риск механического повреждения кабелей
• Щиты с системой умного дома — вспомогательный контакт позволяет отправлять уведомление о сработке через IoT-шлюз

Практические советы

• Перед установкой проверьте соответствие нагрузки — суммарная мощность подключенных приборов не должна превышать 7,4 кВт (32 А × 230 В)
• При замене старого автомата убедитесь, что новое устройство поместится в щите по глубине (44,5 мм) и ширине (2 модуля)
• Подключайте вспомогательный контакт только после отключения питания; используйте медный провод сечением не менее 0,75 мм²
• Рекомендуется тестировать устройство кнопкой «T» ежемесячно — аналогично проверке УЗО
• Если в цепи уже установлено УЗО — УЗДП можно устанавливать последовательно, но не параллельно. Лучшая практика: УЗО → УЗДП → нагрузка
• Не закрывайте устройство металлическими крышками или экранами — они могут экранировать дуговой сигнал и снизить эффективность
