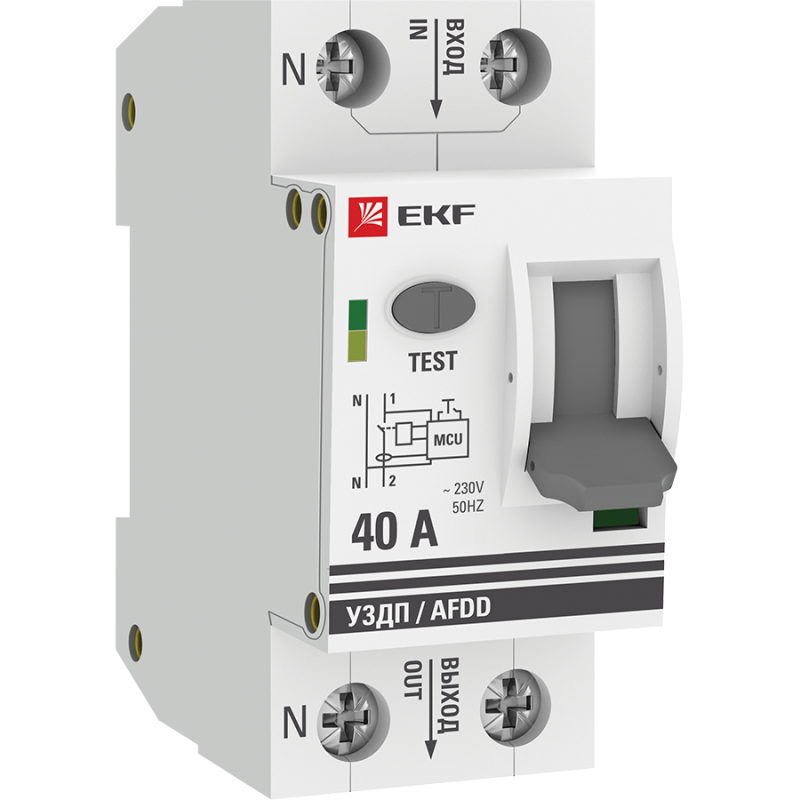

Устройство защиты от дугового пробоя (УЗДП) 2P 40А EKF PROxima | afdd-2-40-pro

Устройство защиты от дугового пробоя (УЗДП) 2P 40А от EKF серии PROxima сочетает функции автоматического выключателя и специализированной защиты от дуговых замыканий — это решение для повышения безопасности электропроводки в местах повышенного риска возгорания.

Назначение и область применения

УЗДП 2P 40А предназначен для обнаружения и быстрого отключения опасных дуговых замыканий — явлений, которые часто становятся причиной пожаров в старых или повреждённых проводах. В отличие от обычных автоматов, он реагирует не на ток перегрузки или КЗ, а именно на характерные сигналы дуги, даже при малых значениях тока. Применяется в жилых домах, офисах, общественных зданиях, на объектах с постоянной нагрузкой: распределительные щиты, цепи освещения, розеточные группы, системы управления оборудованием.

Технические характеристики

• Номинальный ток: 40 А — подходит для групповых цепей с высокой нагрузкой
• Номинальное напряжение: 230 В — для однофазных сетей 220–240 В
• Количество полюсов: 2P — защищает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА — способен безопасно отключить аварию при максимальном токе короткого замыкания до 6000 А
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, идеален для бытовых и офисных нагрузок (например, компьютеры, светильники)
• Класс токоограничения: 3 — снижает энергию, проходящую через цепь при КЗ, что уменьшает риск повреждения оборудования
• Категория перенапряжения: IV — рассчитан на установку в точках ввода питания, где возможны импульсы напряжения
• Глубина монтажа: 44,5 мм — компактный размер для плотной сборки в щитах
• Модульная ширина: 2 модуля — занимает два стандартных места на DIN-рейке
• Степень защиты IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и влаги; требует установки внутри закрытого щита
• Частота: 50 Гц — для сетей России и стран СНГ
• Гарантийный срок: 84 месяца (7 лет) — один из самых длинных в классе

Совместимость и монтаж

УЗДП 2P 40А от EKF PROxima монтируется на DIN-рейку шириной 35 мм. Подключение выполняется согласно схеме на корпусе: входные провода — сверху, выходные — снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Устройство совместимо с любыми стандартными автоматическими выключателями и УЗО того же бренда. Для работы требуется надёжный контакт на всех клеммах — плохое затягивание может вызвать нагрев и ложное срабатывание. Вспомогательный выключатель позволяет удалённо контролировать состояние устройства (замыкание/размыкание контакта) — удобно для систем автоматизации и сигнализации.

Безопасность и стандарты

УЗДП соответствует требованиям международного стандарта IEC 62606, который регламентирует работу устройств защиты от дуговых замыканий. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Отличается высокой отказоустойчивостью благодаря трёхступенчатому анализу сигнала: частота, амплитуда и форма импульса дуги. Это исключает ложные срабатывания от нормальных помех (например, от работающих двигателей или dimmer’ов).

Преимущества

• Объединяет две функции — защита от дуги + защита от перегрузки и КЗ — экономит место в щите
• Высокий класс токоограничения (3) снижает тепловые и механические нагрузки на проводку
• Долгий гарантийный срок (7 лет) подтверждает надёжность конструкции
• Встроенный вспомогательный выключатель даёт возможность интеграции в системы контроля и SCADA
• Изготовлен в рамках серии PROxima — продукция EKF с проверенной долговечностью и качеством сборки

Ограничения применения

• Не предназначено для установки вне закрытого электрощита — IP20 не защищает от влаги и пыли
• Не работает в сетях с постоянным током (DC) — только для 50 Гц переменного тока
• Не заменяет УЗО при защите от утечек тока на землю — для этого нужен отдельный дифференциальный аппарат
• Не рекомендован для цепей с высоким уровнем электромагнитных помех (например, рядом с частотниками без экранирования)

Примеры использования

• Защита розеточных групп в детских комнатах, спальнях, гостиных — там, где используются удлинители и зарядные устройства
• Цепи освещения в помещениях с деревянными конструкциями (бани, дома, исторические здания)
• Электрооборудование в офисах: серверные, рабочие станции, принтеры, многочисленные зарядные точки
• Щитовые комнаты в многоквартирных домах — как часть комплексной защиты этажных щитов

Практические советы

• Перед установкой проверьте сечение кабеля: для 40 А минимум 6 мм² медного провода
• Не используйте УЗДП 2P 40А в качестве главного автомата — лучше применять его как вторичную защиту после основного вводного автомата
• При наличии нескольких УЗДП в одном щите — убедитесь, что они не установлены последовательно друг за другом: это может нарушить координацию срабатывания
• Проверяйте работоспособность кнопкой “T” ежемесячно — тестирование аналогично проверке УЗО
• Если устройство часто срабатывает без видимой причины — проверьте целостность изоляции проводов, особенно в местах скруток и переходов
