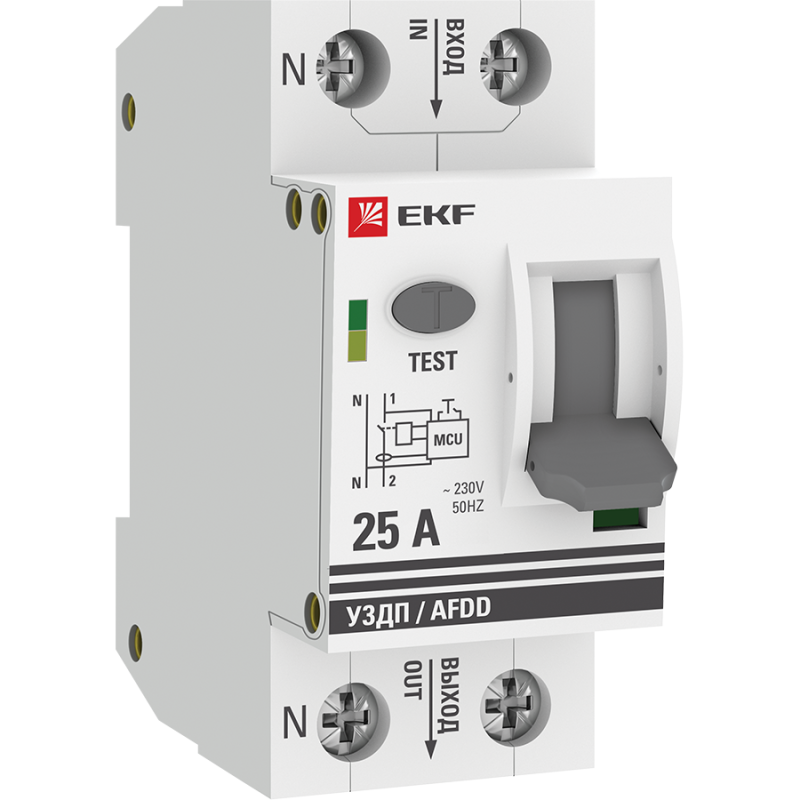

Устройство защиты от дугового пробоя (УЗДП) 2P 25А EKF PROxima | afdd-2-25-pro

Устройство защиты от дугового пробоя (УЗДП) 2P 25А от EKF серии PROxima сочетает функции автоматического выключателя и детектора дугового замыкания, обеспечивая комплексную защиту электроустановок от перегрузок, КЗ и опасных дуговых разрядов, которые часто становятся причиной пожаров.

Назначение и область применения

УЗДП 2P 25А предназначен для защиты электрических цепей переменного тока от дуговых замыканий — нештатных разрядов, возникающих при повреждении изоляции, плохих контактах или старении проводов. Отличается от обычных автоматов тем, что реагирует именно на характер сигнала дуги, а не только на величину тока. Это делает его эффективным там, где классические устройства остаются бездействующими.

Подходит для установки в распределительных щитах жилых домов, офисов, торговых центров, производственных помещений. Особенно актуален в зонах с высокой плотностью кабельной сети: за стенами, в кабельных каналах, у розеток, освещения, оборудования с частыми включениями/выключениями.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который устройство может коммутировать без перегрева;
• Номинальное напряжение: 230 В — рассчитано на однофазные сети 220–240 В;
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А;
• Количество полюсов: 2 — защищает фазу и ноль одновременно, исключая риск сохранения потенциала на одном проводе;
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (освещение, розетки);
• Частота: 50 Гц — соответствует стандартам сетей России и стран СНГ;
• Степень защиты IP20 — защищён от доступа пальцев и твердых предметов, но не от воды; требует установки внутри закрытого щита;
• Модульная ширина: 2 модуля — занимает 18 мм × 2 = 36 мм места на DIN-рейке;
• Глубина монтажа: 44,5 мм — минимальный зазор между задней стенкой щита и устройством;
• Класс токоограничения: 3 — снижает энергию КЗ за счёт быстрого отключения (менее 10 мс);
• Категория перенапряжения: IV — предназначено для установки на входе в объект, в местах с возможными импульсными перенапряжениями;
• Вспомогательный контакт — передаёт сигнал о срабатывании на внешнюю систему управления или сигнализацию;
• Гарантия: 84 месяца (7 лет) — один из самых длинных сроков в отрасли.

Совместимость и монтаж

УЗДП 2P 25А от EKF PROxima монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние клеммы — соблюдайте полярность: L и N должны быть правильно подведены. Вспомогательный контакт (NO/NC) позволяет подключить сигнальную цепь: например, звуковой оповещатель или систему SCADA. Для работы требуется надёжный контакт на всех клеммах — слабый контакт сам может стать источником дуги.

Не допускается установка вне распределительного щита. Обязательно использовать защитную крышку. Монтаж следует выполнять при отключенном питании. После установки проверьте работу кнопкой «T» (тест) — она имитирует дуговое замыкание и должна вызвать отключение.

Безопасность и стандарты

Устройство соответствует требованиям IEC 62606 (стандарт на устройства защиты от дугового замыкания) и IEC 60947-2 (для автоматических выключателей). Применяет технологию анализа спектра тока, чтобы отличать рабочую дугу (например, от щёток двигателя) от аварийной. Класс перенапряжения IV гарантирует устойчивость к скачкам напряжения на вводе в здание.

Преимущества

• Объединяет две функции — защита от дуги + защита от КЗ и перегрузки — экономит место в щите;
• Высокая точность распознавания дуги снижает количество ложных срабатываний;
• Встроенный вспомогательный контакт даёт возможность удалённого контроля состояния системы;
• Класс токоограничения 3 минимизирует тепловые повреждения проводки при КЗ;
• 7-летняя гарантия подтверждает надёжность компонентов и сборки.

Ограничения применения

• Не работает в сетях постоянного тока — только переменный ток 50 Гц;
• IP20 не допускает установку во влажных помещениях (ванная, баня, улица);
• Не защищает от утечек тока на землю — для этого нужен УЗО или дифавтомат;
• Не рекомендован для цепей с мощными импульсными нагрузками (частотные преобразователи, светодиодные драйверы) без предварительной проверки совместимости — они могут генерировать помехи, ложно активирующие защиту;
• Не заменяет основную защиту на вводе — должен использоваться как дополнительный уровень безопасности после главного автомата.

Примеры использования

• Защита розеточных групп в квартире — особенно вблизи кухни, балкона, детской комнаты;
• Линии освещения в коридорах, лифтовых холлах, подвальных помещениях;
• Электрооборудование в офисах: компьютеры, принтеры, зарядные станции;
• Производственные участки с длительно работающими машинами, где есть износ кабелей;
• Жилые дома с деревянными конструкциями — повышенный риск распространения пожара.

Практические советы

• Выбирая УЗДП 2P 25А, убедитесь, что ваша сеть имеет достаточную отключающую способность (не менее 6 кА) — иначе устройство не сможет сработать при серьёзном КЗ;
• Используйте УЗДП в паре с УЗО, если требуется защита от утечек тока — они решают разные задачи;
• Проверяйте работоспособность кнопкой «T» ежемесячно — даже если система кажется стабильной;
• При установке в щит с несколькими УЗДП — не располагайте их слишком близко друг к другу, чтобы избежать взаимного влияния;
• Если устройство сработало — найдите причину: чаще всего это окисленные контакты, треснувшая изоляция или перегруженная розетка. Не просто включайте снова.
