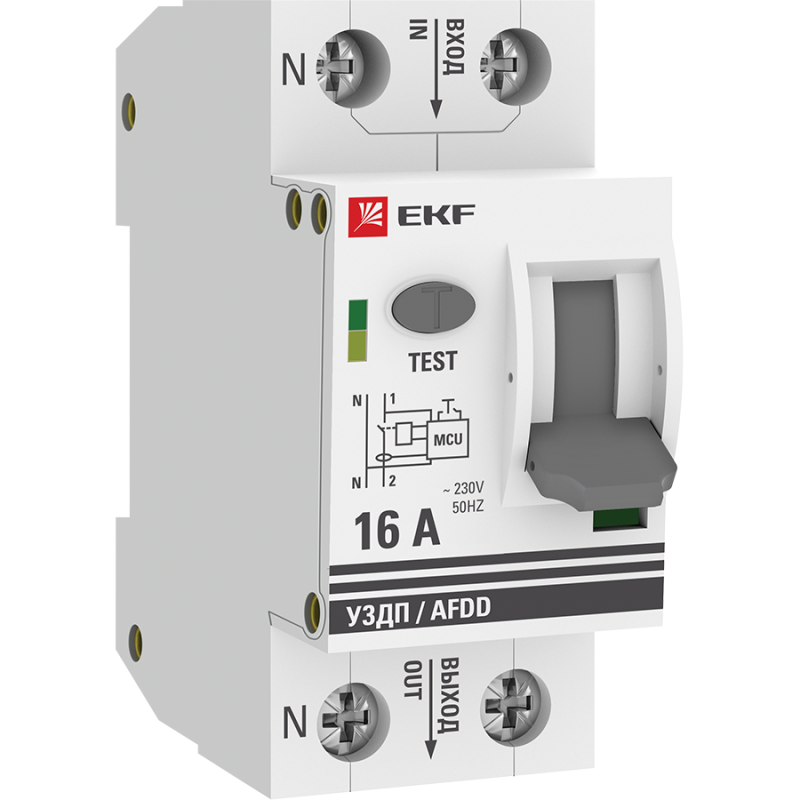

Устройство защиты от дугового пробоя (УЗДП) 2P 16А EKF PROxima | afdd-2-16-pro

Устройство защиты от дугового пробоя (УЗДП) 1P+N 16А и 2P 16А со вспомогательным устройством от EKF серии PROxima - это комбинированное устройство, сочетающее функции автоматического выключателя и детектора дугового замыкания. Оно защищает проводку от возгораний, вызванных дуговыми пробоями, а также от коротких замыканий и перегрузок. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

УЗДП 1P+N 16А и 2P 16А со вспомогательным устройством предназначен для обнаружения и быстрого отключения опасных дуговых замыканий - нештатных электрических разрядов, которые часто становятся причиной пожаров в старой или повреждённой проводке. Отличается от обычного автомата тем, что реагирует именно на характер сигнала дуги, а не только на величину тока. Применяется там, где повышен риск возникновения дуг: в помещениях с большим количеством электрооборудования, в зонах с частыми механическими нагрузками на кабели (например, у станков, конвейеров, освещения с люминесцентными лампами), а также в жилых домах с устаревшей электропроводкой.

Технические характеристики

• Номинальный ток: 16 А - подходит для групповых цепей освещения, розеток и маломощного оборудования;
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В;
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключает работу при отключенном нулевом проводе;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить аварию даже при высоких токах КЗ;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (освещение, бытовые приборы);
• Частота: 50 Гц - соответствует стандартам сетей России и стран СНГ;
• Класс токоограничения: 3 - снижает энергию, проходящую через цепь при КЗ, уменьшая повреждения оборудования;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли; требует установки внутри закрытого щита;
• Модульная ширина: 2 модуля - занимает место в щите аналогично двум стандартным автоматам;
• Глубина монтажа: 44,5 мм - компактная конструкция, легко помещается в типовые щиты;
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высоким уровнем импульсных помех;
• Дополнительное оборудование: вспомогательный контакт - позволяет передавать сигнал о сработке на систему управления, сигнализацию или удалённый контроль;
• Гарантийный срок: 84 месяца (7 лет) - один из самых длинных в классе.

Совместимость и монтаж

УЗДП PROxima совместим с DIN-рейкой шириной 35 мм, используемой во всех современных распределительных щитах. Монтируется так же, как обычный двухполюсный автомат: фиксируется на рейке, подключаются фаза и ноль. Вспомогательный контакт имеет два вывода - их можно использовать для подключения к контроллеру, сигнальному светильнику или системе SCADA. Обязательно соблюдайте полярность при подключении: L и N должны быть правильно ориентированы. Для работы устройства требуется надёжный контакт на нулевой шине - плохой контакт может привести к ложному срабатыванию или отказу.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 62606 для устройств защиты от дуговых замыканий. Произведено в соответствии с нормами безопасности EN 60947-2 для автоматических выключателей. Класс перенапряжения IV гарантирует устойчивость к скачкам напряжения, возникающим при работе крупного оборудования или грозовых разрядах. УЗДП не является заменой УЗО - он дополняет их, защищая от другого типа опасности.

Преимущества

• Объединяет две функции - защиту от дуги и от КЗ/перегрузки - экономит место в щите;
• Высокая отключающая способность (6 кА) обеспечивает надёжность даже в условиях слабой сети;
• Встроенный вспомогательный контакт даёт возможность интеграции в системы мониторинга и автоматизации;
• 7-летняя гарантия подтверждает долговечность и качество сборки;
• Изготовление в рамках серии PROxima - проверенная линейка EKF с высокой ремонтопригодностью и доступностью запчастей.

Ограничения применения

• Не работает в трёхфазных сетях - только для однофазных цепей 230 В;
• IP20 не допускает установку вне закрытого щита - нельзя использовать в сырых, пыльных или открытых зонах;
• Не защищает от утечек тока на землю - для этого нужен отдельный УЗО или дифавтомат;
• Не рекомендован для цепей с постоянными импульсными нагрузками (например, светодиодные драйверы с PFC), так как может давать ложные срабатывания;
• Не следует применять вместо основного вводного автомата - лучше устанавливать после него, как защиту конкретной группы.

Примеры использования

• Защита розеточных групп в квартире с деревянной отделкой стен;
• Охранная система освещения в подвале с устаревшей проводкой;
• Электрошкафы с CNC-станками, где возможны повреждения кабелей;
• Осветительные цепи в торговых залах с люминесцентными лампами и старыми пускателями;
• Жилые дома с алюминиевой проводкой, где окисление контактов создаёт условия для дуги.

Практические советы

• Перед установкой проверьте целостность изоляции кабелей - УЗДП не спасёт от короткого замыкания из-за явного повреждения провода;
• При использовании вспомогательного контакта убедитесь, что подключаемый контур не превышает допустимую мощность (обычно до 250 В / 1 А);
• Не устанавливайте несколько УЗДП на одной фазе без координации - это может привести к селективности и ложным отключениям;
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование не требует специального оборудования;
• При замене старого автомата на УЗДП 1P+N 16А и 2P 16А со вспомогательным устройством - убедитесь, что нулевая шина не перегружена и все соединения затянуты.
