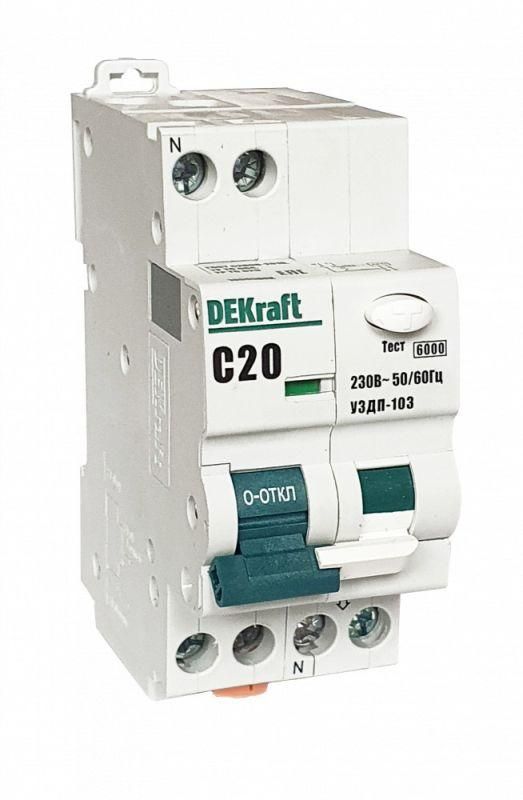

Устройство защиты от дугового пробоя 1P+N 16A х-ка C УЗДП-103 6кА | 19089DEK DEKraft APC

Устройство защиты от дугового пробоя 1P+N 16А характеристика C УЗДП-103 6кА от бренда DEKRAFT объединяет функции автомата и устройства защиты от дуги - защищает цепи от короткого замыкания, перегрузки и опасного дугового пробоя. Подходит для установки в распределительных щитах бытовых и общественных зданий.

Назначение и область применения

УЗДП-103 предназначен для предотвращения возгораний, вызываемых дуговым пробоем в электроустановках. Такой пробой может происходить из-за поврежденной изоляции, плохих контактов или старения проводов - даже когда ток ниже порога срабатывания обычного автомата. Устройство реагирует именно на характер сигнала дуги, а не на величину тока.

Применяется в однофазных сетях 230 В, частотой 50/60 Гц. Особенно актуально там, где есть высокая плотность оборудования, длительная работа линий или повышенная пожароопасность: офисы, детские учреждения, жилые дома, мастерские, склады с горючими материалами. Может использоваться как для защиты целой группы розеток, так и для отдельных ответвлений - например, питания компьютеров, освещения или зарядных устройств.

Технические характеристики

• Тип: Устройство защиты от дугового пробоя (УЗДП) с интегрированным автоматическим выключателем
• Номинальный ток: 16 А
• Напряжение: 230 В переменного тока
• Количество полюсов: 2 (1P+N - фаза + нейтраль, оба коммутируемые)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до этой мощности
• Частота: 50 / 60 Гц
• Ширина модуля: 2 М (стандартный DIN-рейка 17,5 мм)
• Степень защиты IP20 - защищен от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Гарантия: 3 года
• Дополнительно: заводская комплектация содержит вспомогательный выключатель (контакты для удалённого контроля состояния)

Совместимость и монтаж

УЗДП-103 монтируется на DIN-рейку в распределительном щите. Ширина 2 модуля позволяет легко разместить рядом с другими автоматами или УЗО. Нейтральный проводник также коммутируется - важно соблюдать правильную полярность при подключении: вход L/N сверху, выход снизу. Обязательно использовать качественные кабельные соединения - слабый контакт сам может стать источником дуги.

Подключение выполняют после отключения питания. Для проверки работоспособности используйте кнопку TEST - она имитирует дуговой режим. Вспомогательный выключатель передаёт сигнал о состоянии аппарата (вкл./выкл.) в систему управления или на индикатор - удобно для диагностики в больших объектах.

Безопасность и стандарты

УЗДП-103 соответствует требованиям:

• ГОСТ IEC 61009-1-2014 - для устройств типа УЗО
• ГОСТ 31216-2003 - для аппаратов защиты от дуги
• СП 256.1325800.2016 - рекомендует использование УЗДП в местах с риском возгорания от электропроводки

Изделие прошло испытания на надёжность срабатывания при типовых дуговых отказах. Сертифицировано для работы в условиях, указанных в стандартах - температуре от -5C до +40C, относительной влажности ≤90% без конденсации.

Преимущества

• Объединяет две функции - автоматический выключатель и защиту от дуги - экономит место в щите
• Защита работает даже при токах ниже порога теплового расцепителя - снижает вероятность пожара от “тихих” аварий
• Коммутируемый нейтраль исключает возможность сохранения потенциала на нулевой жиле при отключении
• Встроенный вспомогательный контакт даёт возможность интеграции в системы мониторинга
• Высокая отключающая способность (6 кА) покрывает большинство бытовых и коммерческих сетей

Ограничения применения

• Не предназначено для трёхфазных сетей - используется только в 230 В однофазных цепях
• IP20 не допускает установку вне закрытого щита - нельзя монтировать на открытую стену или во влажных помещениях
• Характеристика C не оптимальна для мощных двигателей с высоким пусковым током - лучше выбрать B или D, если нагрузка имеет такие особенности
• Не заменяет УЗО - не защищает от утечек тока на землю. Для полноценной безопасности часто требуется совмещение с УЗО

Примеры использования

• Щит этажный в многоквартирном доме - защита всей группы розеток на кухне
• Рабочее место с несколькими ПК, принтером и зарядным устройством - минимизация риска возгорания от перегрева удлинителей
• Осветительная линия в школе с люминесцентными светильниками - предотвращение дуги при окислении контактов в патроне
• Цеховая линия с контролируемым питанием - интеграция через вспомогательный контакт в SCADA-систему

Практические советы

• Выбирая УЗДП-103, убедитесь, что суммарная мощность подключаемых приборов не превышает 3,6 кВт (16 А × 230 В)
• Проверьте посадочные габариты - ширина 2 модуля должна свободно поместиться между соседними аппаратами
• Перед первым запуском обязательно нажмите кнопку TEST - если устройство не отключилось, не вводите его в работу
• При наличии нескольких УЗДП в одном щите - делайте метки на корпусах, чтобы отличать, какой из них сработал
• Не устанавливайте параллельно с другим УЗДП на одной линии - это не увеличивает защиту, а усложняет поиск причины срабатывания
• При ремонте или замене - всегда отключайте питание полностью, включая ноль, поскольку он тоже размыкается
