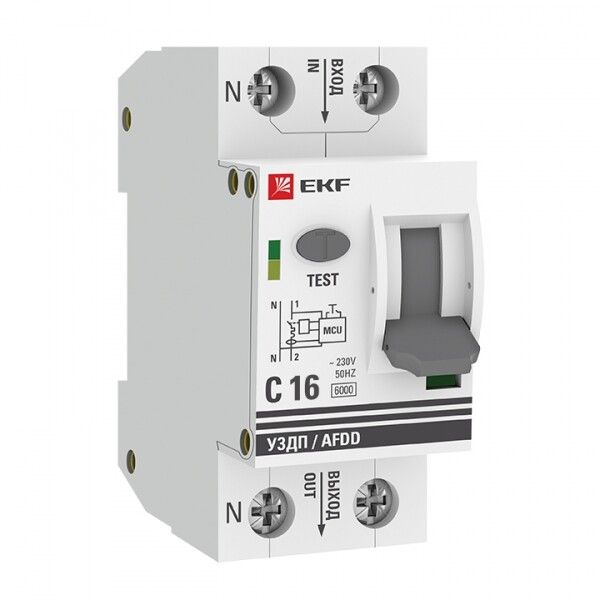

Устройство защиты от дугового пробоя (УЗДП) 1P+N C 16А 6кА с авт. выкл. PROxima EKF afdd-2-16C-pro

Устройство защиты от дугового пробоя 1P+N 16А (C) 6 кА с автоматическим выключателем УЗДП от EKF серии PROxima сочетает функции защиты от дуговых замыканий, коротких замыканий и перегрузок в одном модульном аппарате. Это решение предназначено для повышения пожарной безопасности в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗДП защищает электропроводку от опасных дуговых замыканий - ситуаций, когда ток проходит через воздух между изолированными проводниками, вызывая высокую температуру и риск возгорания. Такие дуги часто возникают из-за старения изоляции, плохих контактов или механических повреждений кабеля. Устройство не заменяет обычный автоматический выключатель, а дополняет его, реагируя именно на дуговые токи, которые классические автоматы могут не заметить.

Подходит для установки в бытовые, офисные и производственные щиты: квартиры, дома, торговые центры, мастерские, участки с постоянным движением кабелей (например, у станков или конвейеров). Особенно актуально там, где есть длинные участки проводки, много соединений или повышенная запылённость.

Технические характеристики

• Номинальный ток: 16 А - подходит для групп освещения, розеток и маломощных нагрузок;
• Номинальное напряжение: 230 В - для однофазных сетей 220–240 В;
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно;
• Отключение незащищенной нейтрали: да - гарантирует полную разъединение цепи при аварии;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (свет, розетки, небольшие двигатели);
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая термическое и электродинамическое воздействие на проводку;
• Частота: 50 Гц - для стандартных сетей России и стран СНГ;
• Модульная ширина: 2 М - занимает два модуля в DIN-рейке; глубина монтажа: 44,5 мм - компактный корпус;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не предназначен для открытой установки вне щита;
• Категория перенапряжения: IV - рассчитан на работу в местах с высокими импульсными перенапряжениями (например, на входе в здание);
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временных загрязнений в щите;
• Дополнительное оборудование: вспомогательный контакт - позволяет передавать сигнал о сработке на систему управления или сигнализацию;
• Гарантийный срок: 84 месяца (7 лет) - один из самых длительных в отрасли.

Совместимость и монтаж

УЗДП 1P+N 16А (C) 6 кА от EKF PROxima устанавливается на стандартную DIN-рейку шириной 35 мм. Подключается аналогично двухполюсному автомату: фаза и ноль вводятся сверху, выходят снизу. Обязательно соблюдать полярность - ноль должен подключаться к соответствующему выводу. Для правильной работы требуется надёжный контакт на всех клеммах. Проблемы с подключением нулевого провода могут привести к отказу защиты.

Не требует внешнего питания - работает от сети, которую защищает. Совместим с любыми типами автоматических выключателей, установленными выше или ниже по рейке, так как является самостоятельным устройством. Рекомендуется использовать с серийными шинами EKF для удобства сборки.

Безопасность и стандарты

Устройство соответствует требованиям IEC 62606 - международному стандарту на устройства защиты от дуговых замыканий. Произведено в соответствии с нормами EN 60947-2 и ГОСТ Р 50345. Класс перенапряжения IV и степень загрязнения 3 обеспечивают надёжную работу даже в условиях промышленных помещений с пылью и вибрацией. Отключение нуля выполняется в соответствии с требованиями к безопасности для 1P+N решений.

Преимущества

• Объединяет три функции в одном устройстве: защита от дуги, короткого замыкания и перегрузки - экономит место в щите;
• Высокая чувствительность к дуговым токам - обнаруживает даже слабые, продолжительные дуги, которые другие устройства игнорируют;
• Встроенный вспомогательный контакт - позволяет интегрировать УЗДП в системы контроля и удалённой диагностики;
• Длительная гарантия - 7 лет подтверждают долговечность и качество компонентов;
• Изготовление в рамках серии PROxima - проверенная линейка оборудования EKF с единым дизайном и совместимостью.

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных 230 В;
• IP20 не допускает установку во влажных помещениях, на улице или в неотапливаемых щитках без герметизации;
• Не защищает от поражения током - не заменяет УЗО/дифавтомат для защиты людей;
• Не рекомендуется для цепей с высоким уровнем помех (частотные преобразователи, мощные светодиодные драйверы) - возможны ложные срабатывания;
• Требует качественного монтажа: плохой контакт на нуле может сделать защиту бесполезной.

Примеры использования

• Щит в многоквартирном доме - защита группы розеток на кухне, где часто используются удлинители и старая проводка;
• Производственный цех - защита линий питания станков с частыми перемещениями кабелей;
• Офисное здание - защита участков с множеством розеточных блоков и перегруженных тройников;
• Жилой дом с деревянной конструкцией - минимизация риска возгорания от скрытых дуг в стене;
• Склад с хранением горючих материалов - усиление пожарной безопасности на вводе в помещение.

Практические советы

• Перед установкой проверьте состояние проводки - УЗДП не спасёт от явного повреждения кабеля, он лишь реагирует на дуги;
• При использовании вспомогательного контакта подключите его к контроллеру или световой сигнализации - это позволит оперативно узнать о срабатывании;
• Не устанавливайте рядом с источниками сильных ЭМИ (частотники, инверторы) - возможны ложные срабатывания;
• Проверяйте работоспособность кнопкой TEST не реже одного раза в месяц - как и с УЗО;
• При замене старого автомата на УЗДП - убедитесь, что нулевой провод не перепутан с заземлением;
• Выбирайте этот вариант вместо отдельных УЗО + автомат, если нужна именно защита от дуги, а не только от тока утечки.
