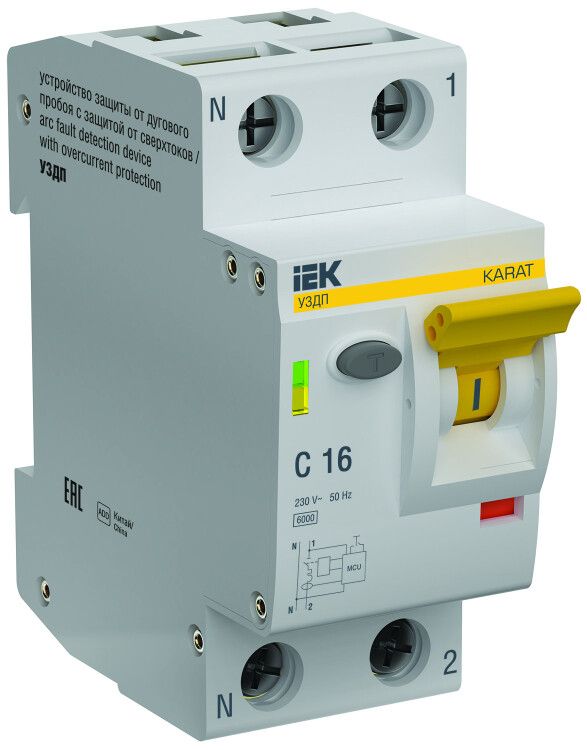

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 16A KARAT | KA-DP11-1-016-C IEK

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 16A от IEK (ИЭК), артикул ka-dp11-1-016-c, предназначено для предотвращения возгораний, вызванных электрическими дугами в проводке. Это устройство дополняет классическую защиту — автоматы и УЗО — и обеспечивает третий уровень безопасности в соответствии с новыми требованиями законодательства.

Назначение и область применения

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 16A обнаруживает опасные электрические дуги — как последовательные (в одном проводе), так и параллельные (между фазой и нулём или землёй). Такие дуги часто возникают из-за старения изоляции, плохих контактов или повреждений проводов, но не всегда вызывают срабатывание обычного автомата или УЗО. УЗДП реагирует именно на характер сигнала дуги и отключает цепь до начала возгорания.

Обязательно устанавливается в новых и реконструируемых объектах с 1 марта 2024 года: общежития, детские сады, школы, больницы, дома престарелых, интернаты и другие места массового скопления людей. Также рекомендовано для частных домов, офисов и помещений с высокой нагрузкой на электросеть.

Технические характеристики

• Номинальный ток: 16 А — подходит для групповых линий освещения, розеток и бытовых приборов;
• Номинальное напряжение: 230 В — для однофазных сетей 220–240 В;
• Количество полюсов: 2 (1P+N) — защищает фазу и ноль одновременно;
• Тип кривой срабатывания: C — реагирует на кратковременные перегрузки до 5–10 кратном токе, подходит для бытовой техники с пусковыми токами;
• Номинальная отключающая способность: 6 кА — способен безопасно отключить аварию даже при значительном КЗ;
• Тип тока: переменный — работает только в сетях 50 Гц;
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не предназначен для установки во влажных помещениях;
• Модульная ширина: 2 модуля — занимает два слота в распределительном щите;
• Срок службы: 15 лет — рассчитан на длительную работу без замены при соблюдении условий эксплуатации.

Совместимость и монтаж

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 16A устанавливается в стандартный DIN-рейку в электрощите. Подключение выполняется аналогично обычному двухполюсному автомату: входные провода — сверху, выходные — снизу. Ноль и фаза должны проходить через устройство полностью — нельзя использовать его как просто УЗО или автомат. Для работы требуется питание от сети — устройство активно анализирует сигналы в режиме реального времени.

Не совместимо с системами TN-C — требует наличия отдельного защитного проводника PE. Обязательно проверьте соответствие системы заземления перед установкой.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 62606:2021 и нормам Федерального закона № 123-ФЗ. Соответствует обязательным требованиям к противопожарной защите в жилых и социальных учреждениях с 2024 года. Произведено по технологии IEK KARAT — серия с повышенными показателями надёжности и долговечности.

Преимущества

• Высокая чувствительность к микродугам — обнаруживает неисправности, которые игнорируют обычные автоматы;
• Автоматическое отключение без участия человека — снижает риск человеческой ошибки;
• Интеграция функций автомата и УЗДП в одном корпусе — экономит место в щите;
• Работает при температуре от -5°C до +40°C — подходит для большинства внутренних установок;
• Индикатор состояния — позволяет визуально определить, сработало ли устройство.

Ограничения применения

• Не применяется в сетях постоянного тока — только для переменного тока 50 Гц;
• Не защищает от перенапряжений, скачков напряжения или грозовых импульсов — нужна дополнительная защита;
• Не устанавливается в условиях повышенной влажности, запылённости или на улице — степень защиты IP20 исключает такие среды;
• Не заменяет УЗО или дифференциальный автомат — используется как дополнение к ним;
• Не рекомендуется для цепей с мощными частотными преобразователями или источниками бесперебойного питания — помехи могут вызывать ложные срабатывания.

Примеры использования

• Групповая линия розеток в школьном классе — предотвращает возгорание при повреждении удлинителей;
• Осветительная цепь в общежитии — защищает от дуги в старой проводке;
• Линия питания компьютеров и оргтехники в офисе — снижает риск пожара из-за окисления контактов;
• Цепь для зарядных устройств в медучреждении — особенно актуально при использовании многокабельных адаптеров.

Практические советы

• Выбирайте УЗДП с номиналом 16 А для линий до 3,5 кВт — выше — используйте 25 А или 32 А модели;
• Убедитесь, что в щите есть свободные 2 модуля — устройство не компактнее обычного автомата;
• Проверьте правильность подключения нуля — неверное подсоединение сделает защиту бесполезной;
• После установки нажмите кнопку «T» для тестирования — устройство должно отключиться;
• Не устанавливайте несколько УЗДП на одну линию — достаточно одного на всю группу;
• При частых ложных срабатываниях проверьте наличие неисправных приборов, старую проводку или плохие контакты — возможно, проблема не в УЗДП, а в самой сети.
