Устройство защиты от дугового пробоя 1P+N 20A х-ка C УЗДП-103 6кА | 19090DEK DEKraft APC

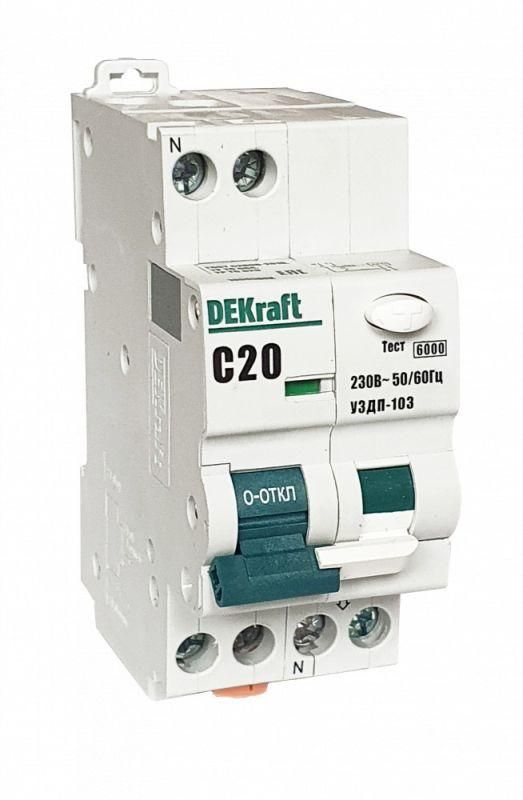

Устройство защиты от дугового пробоя 1P+N 20А характеристика C УЗДП-103 6кА от бренда DEKraft объединяет функции автоматического выключателя и устройства защиты от дуги, обеспечивая тройную защиту: от перегрузки, короткого замыкания и опасного дугового пробоя. Подходит для установки в распределительных щитах бытовых и общественных зданий.

Назначение и область применения

УЗДП-103 защищает электрические цепи от возгораний, вызванных дуговым пробоем - явлением, когда поврежденный провод или плохой контакт генерируют высокотемпературную плазменную дугу. Такие ситуации часто происходят из-за старения изоляции, механических повреждений или неплотных соединений. Устройство реагирует на характерные сигналы дуги, даже если ток ниже порога срабатывания обычного автомата.

Применяется в однофазных сетях 230 В, особенно там, где повышен риск возгорания: жилые дома, офисы, школы, медицинские учреждения, склады с горючими материалами. Защищает как групповые линии, так и отдельные мощные потребители - например, освещение, розеточные группы, системы вентиляции.

Технические характеристики

• Тип: Устройство защиты от дугового пробоя (УЗДП) с интегрированным автоматическим выключателем
• Номинальный ток: 20 А
• Номинальное напряжение: 230 В переменного тока
• Количество полюсов: 2 (1P+N - фаза и нейтраль разрываются одновременно)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовая техника)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Степень защиты IP20 - защищен от прикосновения к токоведущим частям, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах
• Модульная ширина: 2 модуля (36 мм) - совместим с DIN-рейкой стандартной ширины
• Гарантия: 3 года
• Встроенное дополнительное оборудование: вспомогательный выключатель (контакты для сигнализации состояния срабатывания)

Совместимость и монтаж

УЗДП-103 устанавливается на DIN-рейку в распределительном щите. Монтаж выполняется как обычный двухполюсный автомат: фаза и ноль подключаются к верхним клеммам, выход - к нижним. Нейтральный проводник коммутируется - то есть он также разрывается при срабатывании, что соответствует требованиям безопасности.

Не допускается подключение к трехфазным системам. Для работы требуется стабильное напряжение 230 В +-10%. Вспомогательный выключатель позволяет передавать сигнал о срабатывании на внешнюю систему контроля (например, на пульт управления или световой индикатор).

Безопасность и стандарты

УЗДП-103 соответствует следующим нормативам:

• ГОСТ IEC 61009-1-2014 - требования к устройствам защитного отключения
• ГОСТ 31216-2003 - методы испытаний устройств защиты от дуги
• СП 256.1325800.2016 - рекомендации по защите от пожара, включая обязательное применение УЗДП в некоторых типах помещений

Соблюдение этих стандартов гарантирует надежное обнаружение дуги и предотвращение возгораний.

Преимущества

• Тройная защита: короткое замыкание + перегрузка + дуговой пробой - всё в одном устройстве
• Размыкание нейтрали снижает риск остаточного потенциала после отключения
• Встроенный вспомогательный выключатель упрощает диагностику и интеграцию в системы автоматизации
• Известный бренд DEKraft - проверенная серия оборудования для российских условий эксплуатации

Ограничения применения

• Не предназначено для использования в сетях постоянного тока
• IP20 не допускает установку во влажных, пыльных или открытых местах - только внутри закрытых щитов
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели); для них нужна характеристика D
• Не заменяет УЗО - не защищает от утечек тока на землю; при необходимости одновременной защиты от утечек требуется установка УЗО дополнительно

Примеры использования

• Защита розеточных групп в детской комнате или спальне
• Обеспечение безопасности осветительных цепей в коридорах и лифтовых холлах
• Защита линий питания компьютерных серверных стоек или точек зарядки
• Установка на входе в квартиру вместо обычного автомата для повышения уровня пожарной безопасности

Практические советы

• Перед установкой проверьте соответствие номинального тока (20 А) нагрузке линии - не превышайте расчетный ток потребителей
• Учитывайте ширину 2 модуля при компоновке щита - место под УЗДП-103 должно быть предусмотрено заранее
• Подключайте вспомогательный выключатель к контроллеру или индикатору, чтобы оперативно узнавать причину отключения - дуга или КЗ
• Не используйте УЗДП-103 в качестве единственного средства защиты в помещениях с высокой вероятностью утечек тока - обязательно добавьте УЗО
• Проверяйте работу кнопкой “T” (тест) ежемесячно - она имитирует дуговой пробой и подтверждает работоспособность устройства
