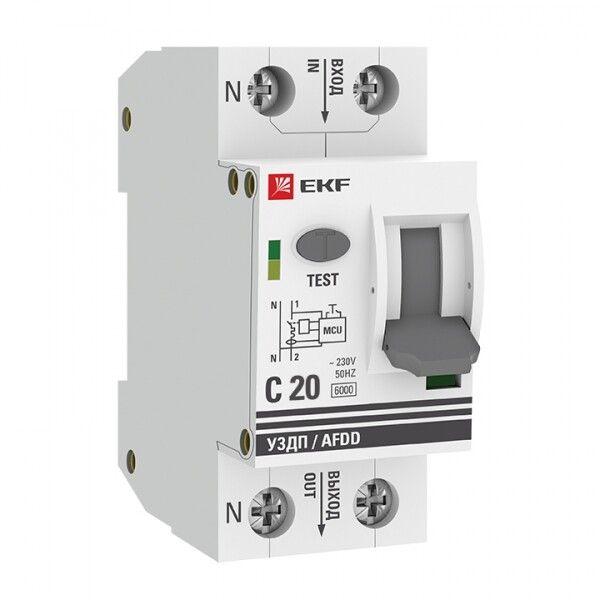

Устройство защиты от дугового пробоя (УЗДП) 1P+N C 20А 6кА с авт. выкл. PROxima EKF afdd-2-20C-pro

Устройство защиты от дугового пробоя 1P+N 20А (C) 6 кА с автоматическим выключателем УЗДП PROxima от EKF сочетает функции защиты от дугового замыкания, короткого замыкания и перегрузки в одном компактном модуле. Это решение предназначено для повышения пожарной безопасности в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗДП PROxima защищает электропроводку от опасных дуговых замыканий - ситуаций, когда ток проходит через воздух между изолированными проводниками, вызывая высокую температуру и риск возгорания. Такие дуги часто возникают из-за старения изоляции, плохих контактов или механических повреждений кабеля. Устройство реагирует на характерные сигналы дуги быстрее обычного автомата и отключает цепь до начала пожара.

Подходит для установки в квартирных, офисных и производственных щитах, особенно там, где есть длинные участки кабельных трасс, много соединений или повышенная нагрузка: в многоквартирных домах, торговых центрах, мастерских, на производствах с оборудованием постоянного включения.

Технические характеристики

• Номинальный ток: 20 А - максимальный рабочий ток, при котором устройство сохраняет работоспособность;
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В;
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, исключая риск оставления нулевого провода под напряжением;
• Номинальная отключающая способность: 6 кА - способно безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, бытовые приборы, малые двигатели);
• Класс токоограничения: 3 - снижает величину тока КЗ перед отключением, уменьшая ударные нагрузки на проводку;
• Категория перенапряжения: IV - допущена для установки на входе в здание, в местах с возможными скачками напряжения;
• Степень защиты IP20 - защищён от прикосновения пальцев и твердых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Ширина: 2 модуля (36 мм) - занимает минимум места в щите;
• Глубина монтажа: 44,5 мм - требует достаточного пространства внутри корпуса;
• Отключение нейтрали: да - гарантирует полное отключение цепи;
• Частота: 50 Гц - для сетей России и стран СНГ;
• Дополнительное оборудование: вспомогательный контакт - позволяет подключить сигнализацию или удалённое управление;
• Гарантия: 84 месяца (7 лет).

Совместимость и монтаж

УЗДП PROxima устанавливается на DIN-рейку в распределительном щите. Совместим с любыми стандартными щитами, соответствующими ГОСТ Р 50030.2. Монтировать можно только после отключения питания. Подключение выполняется согласно схеме на корпусе: фаза и ноль должны быть подведены строго к указанным клеммам. Обязательно соблюдать полярность - неправильное подключение нуля может нарушить работу защиты.

Не рекомендуется использовать в цепях с частотным регулированием, импульсными источниками питания или светодиодными драйверами - они могут генерировать помехи, ложно активирующие защиту.

Безопасность и стандарты

Устройство соответствует требованиям IEC 62606 и ГОСТ Р 50694, которые регламентируют тестирование и параметры защиты от дуговых замыканий. Пройденные испытания подтверждают надёжность срабатывания при типичных условиях дуги: слабый контакт, повреждённая изоляция, пылевые отложения.

Преимущества

• Интеграция с автоматом - вместо двух устройств (АВ + УЗДП) используется один модуль, экономя место и упрощая схему;
• Высокая чувствительность к дуге - реагирует даже на слабые, длительно существующие дуговые замыкания, которые обычные автоматы не видят;
• Отключение нуля - исключает опасность при обслуживании, так как весь circuit полностью обесточивается;
• Вспомогательный контакт - позволяет интегрировать систему в SCADA или отправлять сигнал тревоги;
• Длительная гарантия - 7 лет подтверждает качество сборки и долговечность компонентов.

Ограничения применения

• Не предназначен для установки во внешних или влажных помещениях - степень защиты IP20 не защищает от влаги;
• Не работает в трехфазных сетях - только для однофазных цепей 230 В;
• Не защищает от утечек тока на землю (не является УЗО) - для этого требуется отдельное УЗО;
• Может ложно срабатывать при наличии мощных радиопомех или нештатных импульсных нагрузок - необходимо проверять окружение на наличие таких источников;
• Не следует применять в цепях с переменным током выше 50 Гц - не сертифицирован для частот более 60 Гц.

Примеры использования

• Щит квартиры - защита розеточных групп с удлинителями и зарядными устройствами;
• Общий ввод в офисное помещение - предотвращение пожара из-за старой проводки;
• Производственный участок с насосами и станками - защита кабелей, проложенных вдоль оборудования;
• Жилой комплекс с деревянными перекрытиями - снижение риска распространения пожара от скрытой проводки.

Практические советы

• Перед установкой проверьте посадочные размеры - глубина 44,5 мм должна умещаться в вашем щите без давления на другие устройства;
• При использовании вспомогательного контакта - используйте его для управления световой/звуковой сигнализацией, а не для запуска другого оборудования;
• Не устанавливайте рядом с мощными преобразователями частоты - это может вызвать ложные срабатывания;
• Проверяйте состояние контактов каждые 1–2 года - окисление может снизить эффективность защиты;
• При первом включении - выполните тест кнопкой “T” на лицевой панели, чтобы убедиться в работоспособности.
