Устройство защиты от дугового пробоя (УЗДП) 2P 50А EKF PROxima | afdd-2-50-pro

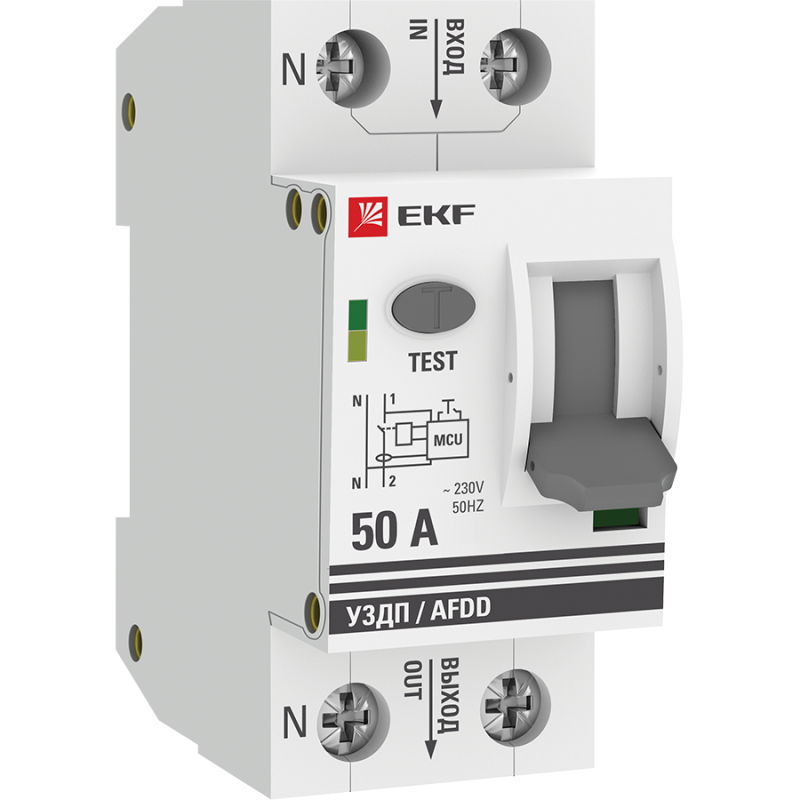

Устройство защиты от дугового пробоя (УЗДП) 1P+N 50А и 2P 50А со вспомогательным устройством от EKF серии PROxima - это комбинированное устройство, сочетающее функции автоматического выключателя и детектора дугового замыкания. Оно защищает проводку от возгораний, вызванных дуговыми пробоями, а также от коротких замыканий и перегрузок. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

УЗДП 1P+N 50А и 2P 50А со вспомогательным устройством предназначен для обнаружения и быстрого отключения опасных дуговых замыканий - нештатных электрических разрядов, которые могут возникнуть из-за повреждённой изоляции, плохих контактов или старения проводов. Такие дуги часто становятся причиной пожаров, но не фиксируются обычными автоматическими выключателями. Устройство работает в сетях переменного тока 230 В, 50 Гц, где требуется повышенная пожаробезопасность: квартиры, частные дома, административные здания, малые производства, серверные комнаты, системы освещения и слаботочные цепи с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 50 А
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 2 (2P) / 1P+N - позволяет контролировать фазу и ноль одновременно
• Класс токоограничения: 3 - обеспечивает минимальную энергию, проходящую через цепь при аварии, снижая риск повреждений
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высоким уровнем импульсных перенапряжений
• Степень защиты IP20 - защищено от прикосновения к токоведущим частям и от крупных частиц, но не от воды; требует установки внутри закрытого щита
• Модульная ширина: 2 модуля - занимает место в щите аналогично двум стандартным автоматам
• Глубина монтажа: 44,5 мм - компактная конструкция, удобна для плотной укладки в щитах
• Частота: 50 Гц - оптимизировано для российских и европейских сетей
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

УЗДП 1P+N 50А и 2P 50А со вспомогательным устройством монтируется на DIN-рейку в распределительном щите. Совместим с любыми стандартными щитами, соответствующими ГОСТ Р 50030.2. Для правильной работы необходимо подключение фазы и нуля - устройство не работает в однофазных цепях без нулевого провода. Клеммы рассчитаны на медные провода сечением от 0,5 до 35 мм2. Вспомогательное устройство (контакты сигнализации) позволяет подключить внешнюю систему контроля или сигнализацию о сработке. Монтаж выполняется при отключенном питании. После установки проверьте надёжность затяжки клемм - ослабление контакта может спровоцировать нагрев и ложное срабатывание.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 62606 для устройств защиты от дуговых замыканий. Применяет технологию анализа формы тока и частоты для отличия рабочего тока от дугового. Отличается высокой селективностью: не реагирует на нормальные помехи (например, от сварочных аппаратов или диммеров), что исключает ложные срабатывания. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие требованиям к защите оборудования в точках ввода питания.

Преимущества

• Объединяет две функции - защиту от дуги и от перегрузки/короткого замыкания - экономит место в щите
• Высокая чувствительность к дуговым пробоям даже при малых токах (до нескольких ампер), когда обычные автоматы остаются бездействующими
• 7-летняя гарантия - один из самых длинных сроков в классе
• Интегрированное вспомогательное устройство даёт возможность удалённого контроля состояния
• Компактная глубина (44,5 мм) позволяет использовать в ограниченных по габаритам щитах

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• IP20 не допускает установку во влажных помещениях, на улице или в открытых щитах - обязательно использование в герметичных или закрытых распределительных устройствах
• Не заменяет УЗО или дифференциальный автомат - не защищает от утечек тока на землю
• Не рекомендовано применение в цепях с высоким уровнем гармонических искажений (например, мощные ИБП, частотные преобразователи) без предварительной проверки совместимости

Примеры использования

• Защита групповой линии освещения в многоквартирном доме - предотвращает пожар при окислении контактов в люстрах
• Щит на этаже офисного здания - защищает розеточные группы, где используются компьютеры, зарядные устройства и другая техника
• Электрооборудование мастерской - предотвращает воспламенение при повреждении кабелей на станках
• Цепи питания серверов - минимизирует риск возгорания при старении изоляции в кабельных трассах

Практические советы

• Выбирая между 1P+N и 2P версией - используйте 1P+N там, где есть необходимость отключения нуля (по требованиям ПУЭ); 2P подходит для универсальных решений
• Перед установкой проверьте, чтобы номинальный ток 50 А соответствовал сечению кабеля - недостаточно сечение может привести к перегреву
• Подключайте вспомогательные контакты только после завершения основного монтажа - они не влияют на работу, но позволяют интегрировать сигнал в SCADA или систему безопасности
• Проверяйте состояние устройства ежегодно: протестируйте кнопку «Тест» (если предусмотрена) и осмотрите клеммы на наличие нагрева или потемнения
• Не устанавливайте параллельно с другими УЗДП на одной линии - возможны взаимные помехи в работе
