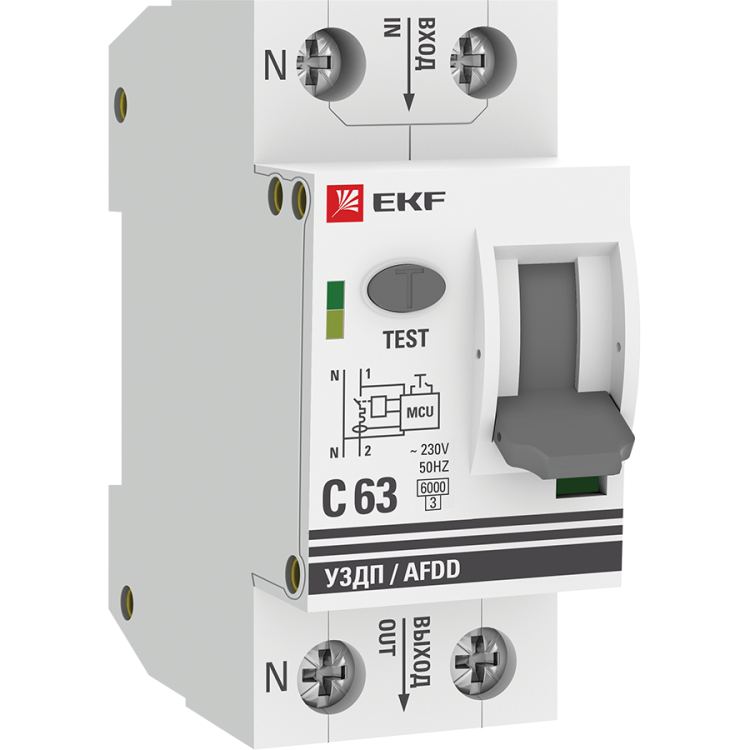

Устройство защиты от дугового пробоя (УЗДП) с автоматическим выключателем 1P+N 63А (C) 6кА PROxima | afdd-2-63C-pro EKF

Устройство защиты от дугового пробоя (УЗДП) с автоматическим выключателем 1P+N 63А (C) 6кА от бренда EKF, артикул afdd-2-63c-pro, сочетает функции обнаружения опасной дуги и защиты от перегрузок и КЗ - идеально для повышения пожарной безопасности в стационарных электросетях 230 В.

Назначение и область применения

УЗДП с автоматическим выключателем 1P+N 63А (C) 6кА предназначен для предотвращения пожаров, вызванных дуговым пробоем - искрением в проводах, соединениях или оборудовании, которое не фиксируется обычными автоматами. Он реагирует на слабые, но долгие дуговые разряды, характерные для изношенной изоляции, плохих контактов или поврежденных кабелей. Применяется в жилых домах, офисах, общественных зданиях, на объектах с постоянным пребыванием людей - особенно там, где есть длинные ответвления, старая проводка или высокий риск возгорания.

Технические характеристики

• Номинальный ток: 63 А - позволяет защищать цепи с большой нагрузкой, например, групповые линии освещения или мощные бытовые приборы;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовая техника);
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловую энергию;
• Категория перенапряжения: IV - допущен для установки на входе в здание, в местах с высокими импульсными перенапряжениями;
• Степень защиты IP20 - защищен от прикосновений пальцами и твердыми предметами, но не от воды и пыли - применяется только внутри щитов;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Модульная ширина: 2 модуля - занимает 18 мм × 2 = 36 мм места на DIN-рейке;
• Глубина монтажа: 44,5 мм - требует достаточного внутреннего объема щита;
• Гарантийный срок: 84 месяца - подтверждает надежность конструкции.

Совместимость и монтаж

УЗДП с автоматическим выключателем 1P+N 63А (C) 6кА монтируется на стандартную DIN-рейку типа TS35. Подключение выполняется через верхние/нижние клеммы - фаза и ноль должны быть правильно подведены согласно маркировке на корпусе. Обязательно соблюдать полярность: ноль подключается к клемме N, фаза - к L. Для работы устройства требуется наличие заземленной системы TN-S или TN-C-S. Не рекомендуется использовать в IT-сетях или с системами, где ноль не связан с землей. Монтаж возможен только в закрытых распределительных щитах с доступом для обслуживания.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 62606 и российским нормам по противопожарной защите электропроводки. Отличается повышенной чувствительностью к дуговым разрядам - распознаёт даже маломощные искры продолжительностью более 0,5 секунды. Автоматическая отсечка происходит менее чем за 40 миллисекунд после обнаружения дуги. Наличие класса перенапряжения IV делает устройство подходящим для установки в качестве первого уровня защиты перед другими УЗО и автоматами.

Преимущества

• Объединяет две функции - защита от дуги + защита от перегрузки и КЗ - экономит место в щите;
• Работает в паре с обычными автоматами, усиливая безопасность без замены всей системы;
• Избыточная отключающая способность (6 кА) гарантирует работу даже при аварийных режимах;
• Класс токоограничения 3 снижает риск повреждения кабеля и оборудования при КЗ;
• Долгий срок гарантии (7 лет) указывает на качественную сборку и компоненты.

Ограничения применения

• Не работает в сетях постоянного тока - только для переменного тока 50 Гц;
• IP20 не допускает установку во влажных помещениях, на улице или в открытых щитках;
• Не защищает от поражения током - не является УЗО, не заменяет его;
• Неэффективен при коротких, мощных дугах - такие ситуации уже отключаются обычным автоматом;
• Требует точного подключения фазы и нуля - неверная коммутация нарушает работу.

Примеры использования

• Защита группы освещения в деревянном доме - предотвращает воспламенение из-за старой проводки;
• Линия питания кухонной зоны с множеством розеток - снижает риск пожара от окисленных контактов;
• Электрощитовая в многоквартирном доме - устанавливается на вводе к этажному щиту;
• Цепи питания серверных стоек или медицинского оборудования - где недопустимы внезапные отказы из-за дуги.

Практические советы

• Перед установкой проверьте глубину щита - УЗДП с автоматическим выключателем 1P+N 63А (C) 6кА требует минимум 45 мм свободного пространства;
• Не используйте его вместо УЗО - если нужна защита от утечек тока, установите оба устройства последовательно;
• При проектировании щита учитывайте, что он занимает 2 модуля - планируйте место заранее;
• Проверяйте правильность подключения нуля - ошибка приведёт к ложным срабатываниям или отказу;
• Рекомендовано тестирование кнопкой “T” ежемесячно - аналогично проверке УЗО.
