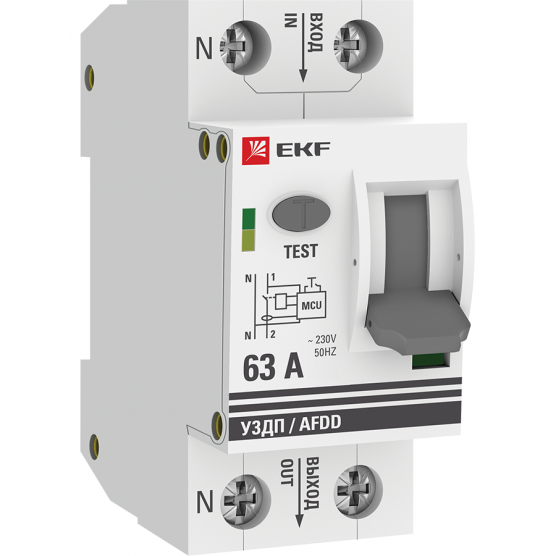

Устройство защиты от дугового пробоя (УЗДП) 2P 63А EKF PROxima | afdd-2-63-pro

Устройство защиты от дугового пробоя (УЗДП) EKF PROxima afdd-2-63-pro сочетает функции автоматического выключателя и детектора дугового замыкания, обеспечивая комплексную защиту от перегрузок, КЗ и опасных дуговых разрядов - особенно важно в местах с высокой плотностью проводки, таких как распределительные щиты, офисы и производственные помещения.

Назначение и область применения

УЗДП EKF PROxima afdd-63pro предназначен для предотвращения пожаров, вызванных дуговым замыканием - ситуацией, когда повреждённая изоляция или плохой контакт вызывают искрение с температурой выше 3000 C. Это не обычное КЗ, а устойчивый разряд, который часто остаётся незамеченным традиционными автоматами. Устройство реагирует на характерные сигналы дуги, даже при малых токах, и отключает цепь за миллисекунды. Применяется в жилых домах, административных зданиях, торговых центрах, мастерских и других объектах, где есть риск повреждения проводки, старой изоляции или частых подключений/отключений оборудования.

Технические характеристики

• Тип устройства: УЗДП с интегрированным автоматическим выключателем
• Номинальный ток: 63 А
• Количество полюсов: 2P (двухполюсный)
• Номинальное напряжение: 230 В переменного тока
• Частота: 50 Гц
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - подходит для нагрузок с невысокими пусковыми токами (освещение, бытовые приборы)
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая механические и тепловые повреждения в сети
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в распределительном щите, где возможны импульсы напряжения
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 44,5 мм - компактный профиль для плотной сборки в щитах
• Дополнительное оборудование: вспомогательный выключатель (NO-контакт) - позволяет передавать сигнал о срабатывании на систему контроля или сигнализацию
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

УЗДП EKF PROxima afdd-2-63pro монтируется на DIN-рейку шириной 35 мм в любом распределительном щите. Подключение выполняется согласно схеме на корпусе: L и N - входные фаза и ноль, выходные контакты идут к нагрузке. Вспомогательный контакт (обычно помеченный как A1/A2) подключается параллельно к контроллеру, HMI или световой сигнализации - он замыкается при срабатывании УЗДП. Для правильной работы требуется соблюдение полярности: ноль обязательно подключается к соответствующему выводу. Не допускается использование с сетями постоянного тока или напряжением выше 230 В.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 62606 для УЗДП и IEC 60947-2 для автоматических выключателей. Класс токоограничения 3 и категория перенапряжения IV обеспечивают надёжную работу в условиях колебаний напряжения и переходных процессов. Сертифицировано для применения в электроустановках до 1000 В переменного тока.

Преимущества

• Интеграция двух функций - защита от дуги + защита от перегрузки и КЗ - в одном устройстве экономит место в щите
• Высокая чувствительность к дуге: обнаруживает разряды даже при токах ниже 5 А, где обычные автоматы не срабатывают
• Встроенный вспомогательный контакт даёт возможность удалённого оповещения о сработке - удобно для систем умного дома и промышленной автоматизации
• Долгий гарантийный срок (7 лет) указывает на уверенность производителя в долговечности компонентов
• Компактная глубина (44,5 мм) позволяет использовать в уже заполненных щитах без доработки

Ограничения применения

• Не работает в сетях постоянного тока - только переменный ток 50 Гц
• IP20 требует установки исключительно во внутренних щитах, недоступных для внешнего воздействия
• Характеристика B не рекомендована для мощных двигателей или сварочных аппаратов - они имеют высокие пусковые токи, которые могут вызывать ложные срабатывания
• Не заменяет УЗО или дифавтомат - не защищает от утечек тока на землю, только от дуги и перегрузок
• Не следует устанавливать после преобразователей частоты или импульсных источников питания - искажённая форма тока может мешать работе дугового детектора

Примеры использования

• Электрощит квартиры - защита от дуги в старой проводке за стенами
• Щит управления освещением в торговом центре - предотвращение возгорания при окислении контактов в многокабельных трассах
• Производственный участок с точечной сваркой - защита от случайных дуг при повреждении кабелей
• Обслуживание серверных комнат - минимизация риска возгорания при перегреве клемм в распределительных коробках

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки - не превышайте 63 А на защищаемую цепь
• При использовании вспомогательного контакта используйте медный провод сечением не менее 1,5 мм2 для надёжной передачи сигнала
• Не комбинируйте этот УЗДП с другими защитными устройствами на одной линии - это может нарушить координацию срабатывания
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в условиях повышенной влажности или пыли
• Если УЗДП EKF PROxima afdd-2-63pro срабатывает без видимой причины - проверьте целостность изоляции, наличие ослабленных соединений и качество заземления
