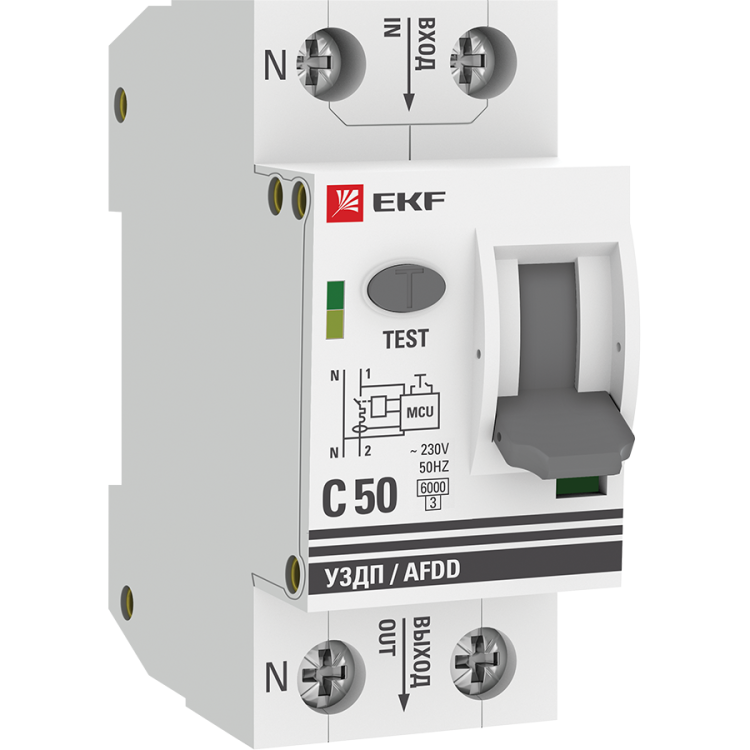

Устройство защиты от дугового пробоя (УЗДП) с автоматическим выключателем 1P+N 50А (C) 6кА PROxima | afdd-2-50C-pro EKF

Устройство защиты от дугового пробоя (УЗДП) EKF PROxima с автоматическим выключателем 1P+N 50А (C) 6кА сочетает функции обнаружения опасной дуги и защиты от перегрузок и КЗ. Применяется в бытовых и коммерческих электросетях 230 В для предотвращения возгораний, вызванных искрением в проводах, соединениях и оборудовании.

Назначение и область применения

УЗДП EKF PROxima предназначен для обнаружения и немедленного отключения опасных дуговых замыканий - искрений, возникающих при повреждении изоляции, плохих контактах или старении проводки. Такие дуги часто не вызывают срабатывания обычных автоматических выключателей, но могут нагревать материалы до воспламенения. Устройство особенно важно в местах с высоким риском возгорания: жилые дома, офисы, торговые центры, склады, где используются длинные участки кабеля, многократные соединения или оборудование с частыми включениями/выключениями.

Технические характеристики

• Количество полюсов: 2 (1P+N - фаза + ноль)
• Номинальный ток: 50 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовая техника)
• Номинальное напряжение: 230 В
• Частота: 50 Гц
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ на 90–95%
• Категория перенапряжения: IV - рассчитан на установку в точках ввода питания, где возможны импульсные перенапряжения
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри щита
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 44,5 мм
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

УЗДП EKF PROxima монтируется на DIN-рейку в распределительном щите. Совместим с любыми стандартными щитами, соответствующими ГОСТ Р 50030.2. Ширина 2 модуля позволяет легко разместить устройство рядом с другими автоматами. Подключение выполняется по схеме: входные провода - сверху, выходные - снизу. Обязательно соблюдать полярность: L (фаза) и N (ноль) должны быть подключены строго согласно маркировке на корпусе. Нельзя использовать в цепях постоянного тока или с напряжением выше 230 В.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 62606 и ГОСТ Р 50669-2014. Отличается повышенной надёжностью распознавания дуги даже при слабых токах (менее 1 А), что исключает ложные срабатывания. Компоненты выполнены из самозатухающих материалов, обеспечивают термическую стойкость при аварийных режимах. Класс токоограничения 3 гарантирует минимальную тепловую нагрузку на кабели при КЗ.

Преимущества

• Объединяет две функции: защита от дуги + защита от перегрузки и КЗ - вместо двух отдельных устройств
• Высокая чувствительность к малым дуговым токам, характерным для старой или повреждённой проводки
• Интегрированная защита по всему циклу: от первичного искрения до полного КЗ
• Долгий срок службы - 7 лет гарантии, что указывает на качественную сборку
• Малый габарит - занимает всего 2 модуля, экономит место в щите

Ограничения применения

• Не применяется в сетях постоянного тока, трёхфазных системах или напряжением более 230 В
• Не защищает от поражения электрическим током человека - не является УЗО
• IP20 требует установки только во внутренние закрытые щиты, недопустимо использование на улице или в сырых помещениях без дополнительной защиты
• Не рекомендовано применять в цепях с мощными пусковыми токами (например, крупные насосы, компрессоры) - лучше выбрать характеристику D

Примеры использования

• Защита осветительных цепей в квартире с многочисленными ответвлениями и старой проводкой
• Распределительный щит торговой точки с группами розеток и светильников
• Щитовая в офисе, где установлены серверы, принтеры и другая техника с частыми включениями
• Подключение к шине после главного автомата перед группами розеток в спальне или детской комнате

Практические советы

• Перед установкой проверьте соответствие номинала (50 А) нагрузке группы - не допускайте превышения тока
• Убедитесь, что глубина щита достаточна (минимум 45 мм), чтобы УЗДП свободно помещался
• При использовании в старых зданиях - обязательно проверьте состояние изоляции и качество контактов до установки УЗДП
• Проверяйте работу устройства ежегодно через кнопку «T» (Test) - она моделирует дуговое замыкание
• Не заменяйте УЗДП обычным автоматом - он не сможет обнаружить дугу, которая чаще всего становится причиной пожара
