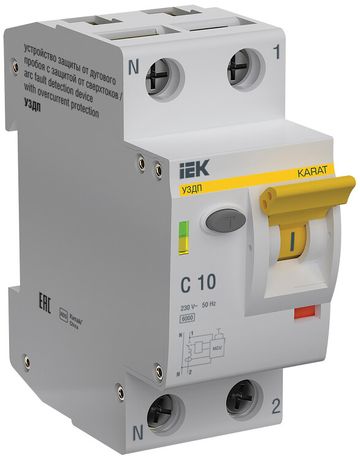

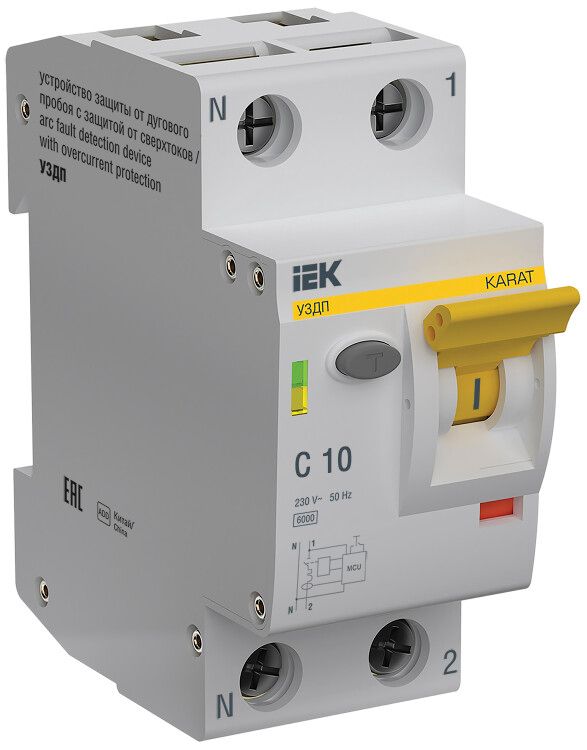

Устройство защиты от дугового пробоя с автоматическим выключателем 1P+N C 10A KARAT | KA-DP11-1-010-C IEK

Устройство защиты от дугового пробоя (УЗДП) 1P+N C 10A от IEK предназначено для предотвращения возгораний, вызванных электрическими дугами в проводке. Этот прибор дополняет классическую защиту - автоматические выключатели и УЗО - и обязателен к установке в новых объектах социальной инфраструктуры с 1 марта 2024 года.

Назначение и область применения

УЗДП 1P+N C 10A обнаруживает опасные дуговые замыкания - как параллельные (между фазой и нулём или землёй), так и последовательные (в повреждённом участке провода). Эти явления часто не вызывают срабатывания обычных автоматов, но могут нагревать изоляцию до воспламенения. Устройство отключает цепь за доли секунды, снижая риск пожара.

Обязательно устанавливается в жилых и общественных зданиях: общежитиях, детских садах, школах, больницах, домах для престарелых, хостелах и других местах с высокой плотностью людей. Также рекомендовано для старых квартир, офисов и производств с изношенной проводкой.

Технические характеристики

• Номинальный ток: 10 А - подходит для групп освещения, розеток бытового назначения и маломощных приборов
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 (1P+N) - защищает одновременно фазу и ноль
• Тип кривой срабатывания: C - реагирует на кратковременные перегрузки до 5–10 крат номинала, подходит для нагрузок с пусковыми токами (например, люминесцентные светильники, насосы)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Тип тока: переменный - работает только в сетях 50 Гц
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не предназначен для влажных помещений
• Модульная ширина: 2 модуля - занимает два места на DIN-рейке
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

УЗДП 1P+N C 10A устанавливается в распределительном щите после главного автомата и УЗО/АВДТ. Подключение выполняется по схеме: вход - фаза и ноль с верхних клемм, выход - к защищаемой линии с нижних. Кабель должен иметь сечение не менее 1,5 мм2 для медного провода. Монтировать можно только на стандартную DIN-рейку шириной 35 мм. Не совместим с трёхфазными системами и постоянным током.

Не требует внешнего питания - работает от сети, которую защищает. После срабатывания необходимо вручную перевести рычаг в положение «ON».

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 62606-2020 и применяется в соответствии с ПУЭ-7 (редакция 2023 г.) и сводом правил SP 256.1325800.2019. Обеспечивает уровень безопасности, необходимый для объектов массового пребывания людей. Сертифицировано для использования в России и странах ЕАЭС.

Преимущества

• Высокая чувствительность к микродугам - обнаруживает даже слабые искрения, которые другие устройства игнорируют
• Работает в паре с УЗО - обеспечивает многоуровневую защиту от токов утечки и дуг
• Фиксирует причину срабатывания - при отключении сохраняет информацию о типе неисправности (для диагностики)
• Надёжная механическая конструкция - корпус из самозатухающего пластика, контакты с серебряным покрытием

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - должен использоваться только в сочетании с автоматическим выключателем
• Не подходит для помещений с повышенной влажностью (ванная, баня, подвал) - степень защиты IP20 исключает контакт с водой
• Не работает при отсутствии нуля - нельзя использовать в TN-C системах (только TN-S, TN-C-S)
• Не реагирует на дуги в высоковольтных сетях (>1000 В)
• Не устанавливается перед основным рубильником - всегда должен находиться после него

Примеры использования

• Защита группы розеток в школьном классе - предотвращает возгорание при повреждении удлинителя
• Освещение в общежитии - останавливает дугу между оголёнными проводами в потолочном пространстве
• Линия питания компьютерного класса - защищает от искрения в старых розеточных блоках
• Электропроводка в доме престарелых - снижает риск пожара при случайном повреждении кабеля мебелью или коляской

Практические советы

• Выбирая УЗДП 1P+N C 10A, проверьте соответствие номинала нагрузкам на линии - не более 2,3 кВт при 230 В
• При монтаже в новом щите используйте качественную кабельную продукцию - плохая изоляция увеличивает частоту ложных срабатываний
• Не устанавливайте несколько УЗДП на одну линию - достаточно одного на всю группу
• Проверяйте работу кнопкой «T» ежемесячно - тестирование не требует отключения питания
• При частых срабатываниях - вызовите электрика: возможно, есть скрытое повреждение проводки
• Убедитесь, что в щите есть место под 2 модуля - устройство не компактнее обычного автомата
