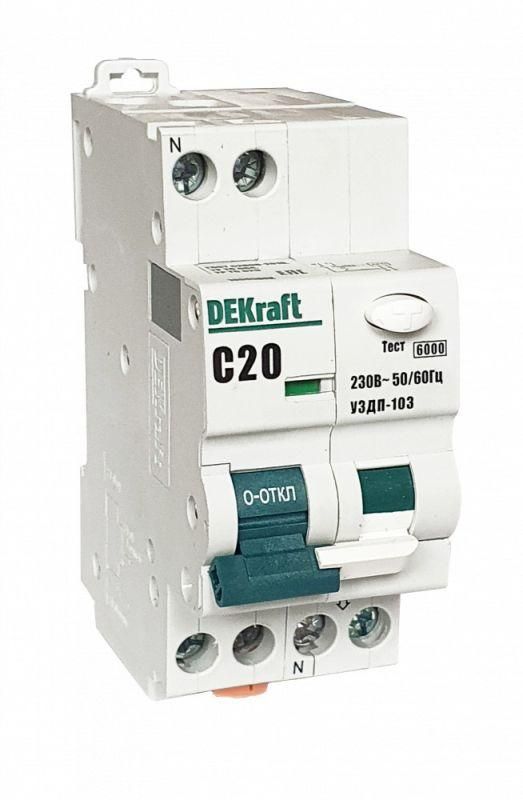

Устройство защиты от дугового пробоя 1P+N 10A х-ка C УЗДП-103 6кА | 19088DEK DEKraft APC

Устройство защиты от дугового пробоя 1P+N 10А характеристика C УЗДП-103 6кА от бренда DEKraft объединяет функции автоматического выключателя и устройства защиты от дуги, обеспечивая тройную защиту - от короткого замыкания, перегрузки и возгорания из-за дугового пробоя. Подходит для установки в распределительных щитах бытовых и общественных зданий.

Назначение и область применения

УЗДП-103 защищает электропроводку от возгорания, вызванного дуговым пробоем - явлением, когда поврежденный контакт или плохое соединение генерируют высокотемпературную электрическую дугу. Это особенно важно там, где есть риск перегрева кабелей: в старых домах, многоквартирных зданиях, офисах, складах и объектах с постоянной нагрузкой.

Устройство устанавливается в однофазных сетях 230 В и предназначено для защиты групповых линий или отдельных мощных потребителей - например, кондиционеров, водонагревателей, освещения в коридорах или цепей питания оборудования.

Технические характеристики

• Номинальный ток: 10 А - максимальный длительно допустимый ток, при котором устройство работает стабильно;
• Напряжение: 230 В - рассчитано на стандартную однофазную сеть в России и странах СНГ;
• Число полюсов: 1P+N - однополюсный фазный вывод + коммутируемый нейтраль, что исключает опасность сохранения потенциала на нулевом проводе;
• Характеристика срабатывания: C - оптимальна для бытовых и слаботочных нагрузок с умеренным пусковым током (например, светильники, насосы, зарядные устройства);
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Степень защиты IP20: защищена от контакта с пальцами и твердыми предметами, но не от воды - требует установки внутри закрытого щита;
• Ширина модуля: 2 модуля (36 мм) - совместима с типовыми DIN-рейками в щитках;
• Вспомогательный выключатель: уже установлен на заводе - позволяет передавать сигнал о сработке в систему управления или сигнализацию;
• Гарантия: 3 года - подтверждает надежность сборки и комплектующих.

Совместимость и монтаж

УЗДП-103 монтируется на DIN-рейку в распределительном щите. Обязательно соблюдать порядок подключения: фаза L - вход на верхний контакт, выход на нижний; ноль N - вход сверху, выход снизу. Нельзя менять местами фазу и ноль - это нарушит работу защиты.

Подключение выполняется медным проводом сечением 0,5–16 мм2. Клеммы затягиваются моментом 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить пластиковые детали.

Рекомендуется устанавливать УЗДП-103 после основного автомата (если он есть) и до группы потребителей. Для защиты нескольких линий можно использовать несколько таких устройств параллельно.

Безопасность и стандарты

УЗДП-103 соответствует требованиям:

• ГОСТ IEC 61009-1-2014 - для устройств защитного отключения;
• ГОСТ 31216-2003 - для автоматических выключателей;
• СП 256.1325800.2016 - обязывает применять устройства защиты от дуги в жилых и общественных зданиях с повышенной пожарной опасностью.

Изделие прошло испытания на устойчивость к дуговым разрядам, имитирующим реальные аварии: окисление контактов, перегрев изоляции, повреждение кабелей.

Преимущества

• Тройная защита в одном корпусе - вместо двух устройств (Автомат + УЗДП) экономится место в щите;
• Встроенный вспомогательный выключатель - позволяет интегрировать УЗДП-103 в системы контроля состояния электроустановок;
• Коммутируемый нейтральный проводник - предотвращает опасность “живого” нуля при отключении;
• Высокая отключающая способность (6 кА) - гарантирует безопасность даже при серьезных КЗ;
• Совместимость с существующими щитами - не требует доработки конструкции.

Ограничения применения

• Не предназначен для трехфазных сетей - только для 230 В однофазных;
• IP20 не допускает установку во влажных помещениях (баня, подвал, улица) - требуется дополнительная герметизация щита;
• Характеристика C не подходит для мощных двигателей с высоким пусковым током (более 5–7×Iн) - для них нужна характеристика D;
• Не заменяет УЗО - не защищает от тока утечки на землю, только от дуги и перегрузок/КЗ.

Примеры использования

• Защита осветительной группы в холле многоэтажного дома;
• Линия питания кухонного оборудования (плита, микроволновка, кофе-машина);
• Электрощит в офисе с серверами и компьютерами;
• Щит на этаже жилого дома с несколькими квартирами;
• Цепь питания теплого пола или конвектора в спальне.

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 10 А - иначе возможны ложные срабатывания;
• Если в помещении много старой проводки - рекомендовано устанавливать УЗДП-103 сразу после вводного автомата;
• Проверяйте состояние вспомогательного выключателя через тестовый режим (если система управления поддерживает диагностику);
• Не используйте УЗДП-103 в качестве единственного средства защиты - всегда сочетайте с УЗО, если есть риск утечки тока;
• При частых срабатываниях - проверьте целостность кабелей, качество соединений и наличие перегрузок.
