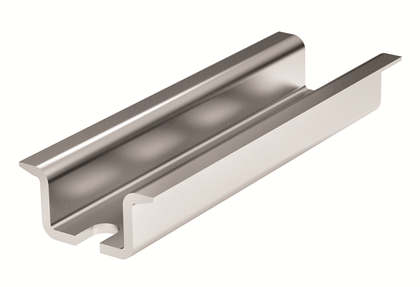

DIN-рейка перфорированная OMEGA 3AF 35х15 мм длиной 2000мм | 02150-RET DKC - (заменен на арт. 02150R-RET) ДКС

DIN-рейка перфорированная 35х15мм, длина 2000мм, серия OMEGA 3AF, DKC - это прочный металлический профиль для фиксации модульного оборудования в электрических шкафах. Благодаря перфорации и оцинкованному покрытию, она обеспечивает надёжную установку устройств даже в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

DIN-рейка перфорированная 35х15мм, длина 2000мм, серия OMEGA 3AF, DKC предназначена для крепления модульных устройств в распределительных щитах, автоматических выключателях, реле, счётчиках, контакторах и других компактных элементах. Подходит для промышленных, коммерческих и жилых объектов, где требуется упорядоченный и доступный монтаж электрооборудования. Перфорация позволяет дополнительно фиксировать кабельные каналы, зажимы, клеммы и другие детали, не требующие стандартного защёлкивания на DIN-рейке.

Технические характеристики

• Тип: DIN-рейка 35×15 мм - соответствует стандарту EN 60715
• Длина: 2000 мм - позволяет использовать одну рейку на весь шкаф без стыков
• Материал: сталь - высокая механическая прочность
• Толщина стенки: 1,5 мм - устойчивость к деформации при нагрузке
• Покрытие: оцинкованное - защита от коррозии, подходит для сред с влажностью
• Форма просечки: паз - обеспечивает гибкую фиксацию крепёжных элементов
• Расстояние между центрами отверстий: 25 мм - равномерное расположение для точного монтажа
• Цвет: светло-серый - совместим с большинством типов шкафов и корпусов

Совместимость и монтаж

DIN-рейка перфорированная 35х15мм, длина 2000мм, серия OMEGA 3AF, DKC совместима со всеми устройствами, имеющими стандартное крепление на DIN-рейке 35 мм. Для монтажа используется саморез или заклёпка через отверстия с шагом 25 мм. Рейка крепится к поверхности шкафа или панели с помощью болтов, сварки или специальных кронштейнов. Учитывайте, что толщина материала 1,5 мм требует предварительно подготовленных отверстий при использовании заклёпок. Нестандартные устройства с широким основанием могут потребовать дополнительной опоры.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 60715 для DIN-реек. Оцинкованное покрытие снижает риск возникновения коррозии, что повышает безопасность эксплуатации в помещениях с колебаниями температуры и влажности. Материал не содержит токсичных веществ и не выделяет вредных испарений при нормальной температуре работы.

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм - не прогибается под весом нескольких модулей
• Перфорация с шагом 25 мм - даёт свободу в размещении дополнительных креплений
• Оцинкованное покрытие - продлевает срок службы в агрессивных средах
• Длина 2000 мм - минимизирует количество стыков в одном шкафе
• Универсальная форма - подходит как для слаботочных, так и для силовых систем

Ограничения применения

Не рекомендуется использовать в условиях постоянного воздействия открытого пламени, химически активных паров (например, кислотных или щелочных) или в морских условиях без дополнительной защиты. Также не следует применять как несущую конструкцию для тяжёлого оборудования массой более 15–20 кг - для этого нужны усиленные крепления или рамы. Отсутствие резьбы в отверстиях требует использования дополнительных крепёжных элементов.

Примеры использования

• Электрощиты в производственных цехах - крепление автоматов, терморегуляторов, преобразователей частоты
• АВР-щиты - фиксация реле времени, контроллеров, сигнализаторов
• Щитовые комнаты в ЖКХ - установка счётчиков, УЗО, групповых автоматов
• Шкафы управления насосами и вентиляцией - монтаж пускателей, клеммных колодок
• Лабораторные и тестовые стенды - временная фиксация измерительных приборов

Практические советы

• При нарезке рейки на части используйте ножницы по металлу - срез будет ровным, без заусенцев
• Перед монтажом проверьте соответствие отверстий на рейке и на крепёжных планках - шаг 25 мм должен совпадать
• Для длинных участков (>1,5 м) рекомендуется крепить рейку в трёх точках, чтобы избежать провисания
• При работе с тяжёлыми устройствами (более 8 кг каждое) используйте дополнительные кронштейны или заднюю опорную пластину
• OMEGA 3AF, DKC - одна из немногих перфорированных реек с таким сочетанием толщины и шага отверстий; заменители часто имеют меньшую прочность
