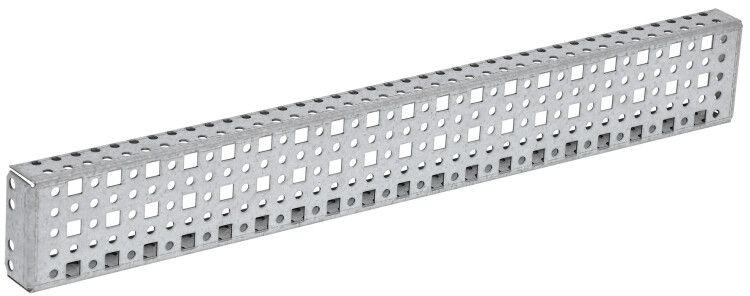

Рейка монтажная тип В 600 FORMAT, 1.5 мм IEK YKM40D-FO-VRB-060

Рейка монтажная тип В 600 FORMAT от IEK (ИЭК), артикул ykm40d-fo-vrb-060, предназначена для сборки жестких каркасов внутри распределительных устройств и крепления панелей, модулей и аксессуаров. Эта рейка из оцинкованной стали с квадратными отверстиями обеспечивает надежную фиксацию компонентов без сварки - идеально для быстрой сборки и последующего обслуживания.

Назначение и область применения

Рейка монтажная тип В 600 FORMAT используется для создания внутренних несущих конструкций в шкафах управления, щитах автоматизации и распределительных устройствах. Подходит для крепления DIN-рейок, контакторов, автоматических выключателей, трансформаторов, кабельных каналов и других элементов, которые требуют прочного и регулируемого крепления. Применяется в промышленности, на объектах ЖКХ, энергетике и в системах автоматизации.

Технические характеристики

• Тип изделия: Рейка монтажная
• Материал: Сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности
• Толщина стенки: 1,5 мм - обеспечивает достаточную жесткость при нагрузках до 80 кг на метр
• Форма отверстий: Квадратные просечки с продольным пазом - позволяют фиксировать крепеж в любом положении без предварительного сверления
• Длина: 600 мм - стандартная длина для компактных шкафов и удобной транспортировки
• Срок службы: 15 лет - при соблюдении условий эксплуатации в закрытых помещениях
• Серия: FORMAT - совместима с другими элементами серии IEK FORMAT

Совместимость и монтаж

Рейка монтажная тип В 600 FORMAT имеет специальный профиль, который позволяет использовать стандартные болты, самонарезающие винты или крепежные зажимы с квадратной головкой. Отличается от типа А тем, что крепление осуществляется через боковые отверстия - это упрощает монтаж на вертикальных поверхностях и снижает риск перекоса. Для монтажа рекомендуется использовать крепеж с шагом не более 400 мм. Установка возможна на металлические или деревянные основания с помощью уголков или прямых кронштейнов.

Безопасность и стандарты

Рейка соответствует требованиям ГОСТ Р МЭК 61439-1 и ГОСТ Р 50030.2, применяемым к низковольтному распределительному оборудованию. Оцинкованное покрытие повышает безопасность при работе в средах с высокой влажностью. Напряжение и ток через рейку не передаются - она является исключительно механическим несущим элементом.

Преимущества

• Не требует сварки - все крепления выполняются с помощью стандартного крепежа
• Гибкая фиксация - можно менять расположение оборудования даже после сборки
• Устойчивость к коррозии - благодаря цинковому слою срок службы увеличен до 15 лет
• Высокая точность геометрии - отверстия выполнены с допуском +-0,2 мм, что гарантирует плотное соединение
• Совместимость с продукцией серии FORMAT - легко комбинируется с другими элементами IEK

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP, не рассчитана на воздействие осадков и прямого UV-излучения
• Не следует использовать в агрессивных химических средах - например, в местах постоянного контакта с кислотами или щелочами
• Запрещено нагружать выше 80 кг на метр - превышение может вызвать деформацию профиля
• Не заменяет DIN-рейку - не подходит для прямого крепления аппаратов, требующих стандартизированного крепления на DIN-профиле

Примеры использования

• Сборка корпуса ШАУ (шкафа автоматического управления) для насосной станции
• Крепление частотных преобразователей и PLC-модулей в промышленном щите
• Монтаж системы кабельных трасс и клеммных колодок в распределительном пункте
• Создание каркаса для панели управления станком с ЧПУ

Практические советы

• Перед монтажом проверьте, чтобы отверстия были чистые - забитые просечки затруднят установку крепежа
• Для длинных рядов используйте несколько реек параллельно - это повысит устойчивость всей конструкции
• Выбирайте крепеж с плоской головкой - он лучше ложится в квадратное отверстие и не проворачивается
• Если нужна большая длина - можно соединить две рейки с помощью угловых соединителей серии FORMAT
• Учитывайте посадочный диаметр крепежа: максимальный внешний диаметр болта - 6 мм, оптимальный - M4–M5
