DIN-рейка оцинкованная сталь 60 см ДН-101 | 32053DEK DEKraft APC

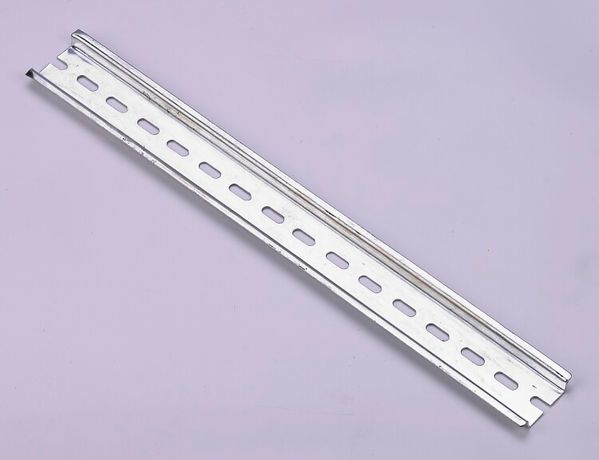

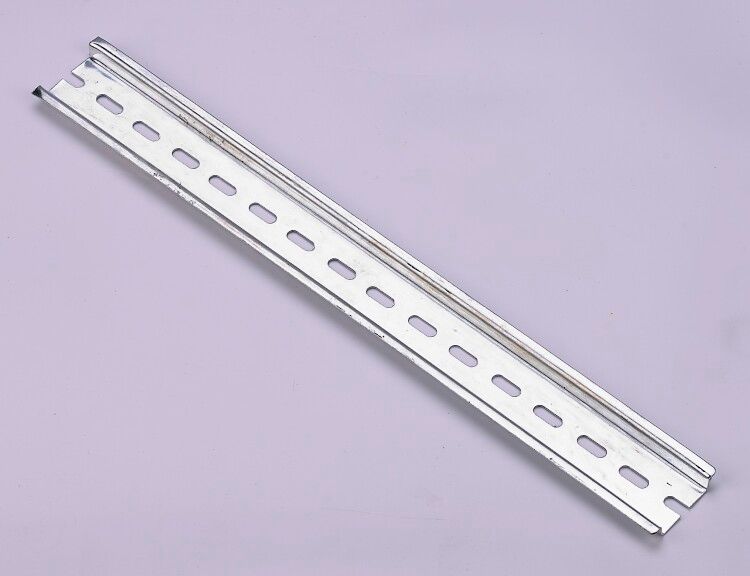

ДИН-рейка оцинкованная сталь 600 мм ДН-101 от DeKraft — это надёжный элемент для крепления модульного оборудования в распределительных щитах. Продукт соответствует международному стандарту IEC 60947-7-1 и предназначен для установки автоматов, УЗО, реле и других устройств шириной 17,5–35 мм.

Назначение и область применения

DIN-рейка оцинкованная сталь 600 мм ДН-101 используется для фиксации модульной аппаратуры внутри электрических щитов. Подходит для монтажа автоматических выключателей, устройств защитного отключения (УЗО), реле времени, контакторов, трансформаторов тока и других устройств стандарта DIN 35 мм. Часто применяется в жилых, коммерческих и промышленных объектах — например, в этажных щитах, системах управления оборудованием, панелях АВР.

Технические характеристики

• Тип рейки: DIN 35/7,5 мм — стандартная ширина 35 мм, глубина зацепления 7,5 мм;
• Длина: 600 мм — оптимальна для большинства типовых щитов;
• Материал: оцинкованная сталь — обеспечивает защиту от коррозии;
• Форма просечки: продольный паз — позволяет легко фиксировать устройства с помощью защёлок;
• Цвет: бело-серебристый — характерен для оцинкованной поверхности;
• Соответствие стандарту: IEC 60947-7-1 — гарантирует совместимость с европейской и мировой модульной аппаратурой;
• Количество в упаковке: 50 шт. — удобно для крупных проектов и запаса на складе.

Совместимость и монтаж

ДИН-рейка оцинкованная сталь 600 мм ДН-101 совместима со всеми устройствами, имеющими стандартную защёлку DIN 35 мм. Монтируется в металлических или пластиковых щитах с помощью саморезов, заклёпок или крепёжных планок. Для установки достаточно приложить рейку к основанию и зафиксировать её в двух-трёх точках. Нагрузка на одну рейку — до 10–15 кг равномерно распределённой массы. Не требует предварительной подготовки поверхности.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60947-7-1, который регламентирует требования к механической прочности, устойчивости к деформациям и долговечности DIN-реек. Оцинкованное покрытие снижает риск электрохимической коррозии, что важно в условиях повышенной влажности. Материал не содержит токсичных веществ и безопасен при работе в замкнутых помещениях.

Преимущества

• Высокая прочность стали с цинковым покрытием — выдерживает длительные нагрузки без прогиба;
• Устойчивость к коррозии — особенно актуально в сырых помещениях, подвалах, на производстве;
• Простота монтажа — устройства фиксируются одним движением, без инструментов;
• Стандартная геометрия — гарантированная совместимость с любыми модульными аппаратами;
• Экономия места — компактная форма позволяет плотно укладывать оборудование в ограниченном пространстве.

Ограничения применения

Не предназначена для внешней установки без защиты — хотя оцинкование повышает стойкость к влаге, прямой контакт с осадками или химически активной средой может снизить срок службы. Не рекомендуется использовать в качестве несущего элемента для тяжёлого оборудования весом свыше 15 кг. Также не подходит для монтажа в условиях постоянных ударных нагрузок или вибраций без дополнительного демпфирования.

Примеры использования

• Этажные распределительные щиты в многоквартирных домах — крепление автоматов и УЗО;
• Щиты управления насосными станциями — установка реле давления и терморегуляторов;
• Производственные панели — монтаж контакторов и таймеров на конвейерах;
• АВР-панели — фиксация переключателей и блоков контроля;
• Системы освещения — размещение реле времени и датчиков движения.

Практические советы

• Перед монтажом проверьте внутренний размер щита — 600 мм подходят для большинства стандартных корпусов, но для узких щитов можно отрезать рейку болгаркой или ножницами по металлу;
• При использовании нескольких реек в одном щите соблюдайте параллельность — используйте уровень или шаблон;
• Оцинкованная поверхность не требует окраски, но при необходимости можно применять краску, совместимую с цинком;
• Для частого обслуживания выбирайте доступные участки — избегайте перегрузки одной секции более чем 8–10 устройств;
• При заказе учтите, что в упаковке 50 шт. — это экономично для проектировщиков и бригад, выполняющих масштабные работы.
