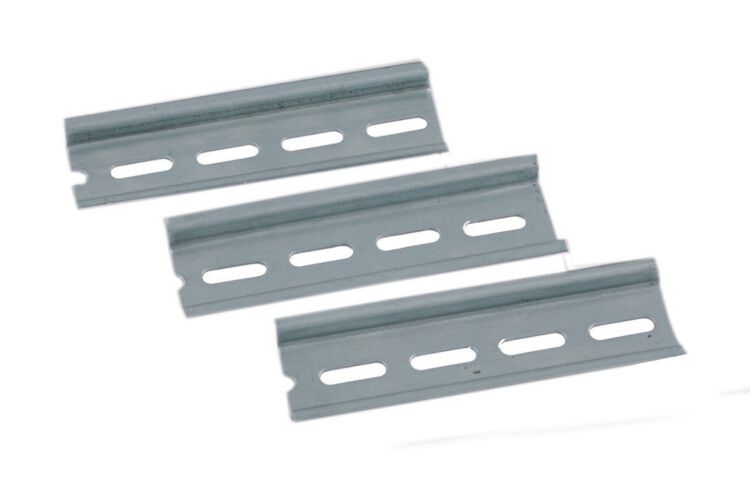

DIN-рейка TDM 60 см, оцинкованная, с Ω-профилем TDM ELECTRIC SQ0804-0007

Оцинкованная DIN-рейка TDM ELECTRIC артикул sq0804-0007 - это надёжный элемент для крепления автоматических выключателей, модульных устройств и других компонентов внутри электрощитов. Её прочная конструкция из оцинкованной стали обеспечивает долгий срок службы даже в условиях повышенной влажности.

Назначение и область применения

DIN-рейка предназначена для фиксации модульного оборудования в распределительных щитах: автоматических выключателях, УЗО, реле, счетчиков, контакторов и т.д. Подходит для промышленных, коммерческих и жилых объектов. Материал - сталь с цинковым покрытием - делает её устойчивой к коррозии, что особенно важно в помещениях с высокой влажностью или на улице.

Технические характеристики

• Длина: 60 см
• Тип профиля: DIN 35/7,5 мм (стандартный Ω-профиль)
• Материал: оцинкованная сталь
• Толщина стенки: 0,8 мм
• Форма перфорации: продольный паз - позволяет легко закрепить рейку саморезами или болтами через любую точку

Совместимость и монтаж

Рейка совместима со всеми устройствами, соответствующими стандарту DIN EN 60715. Для монтажа используется стандартный зажим - устройство защёлкивается на профиль с характерным щелчком. Продольный паз позволяет дополнительно зафиксировать рейку в корпусе с помощью саморезов, если требуется усиление крепления. Диаметр отверстий под крепёж не указан - используйте стандартные метизы, подходящие для толщины материала 0,8 мм.

Безопасность и стандарты

Изготовлена в соответствии с требованиями DIN EN 60715. Цинковое покрытие снижает риск электрохимической коррозии, повышает безопасность при работе в средах с возможным образованием конденсата. Соответствие стандарту гарантирует совместимость с сертифицированным оборудованием.

Преимущества

• Увеличенная толщина металла (0,8 мм) - выше, чем у многих аналогичных реек, что повышает жесткость и устойчивость к деформации
• Продольный паз вместо круглых отверстий - даёт гибкость в расположении креплений, не требует предварительной разметки
• Цинкование - защищает от ржавчины, увеличивает срок службы в агрессивных средах
• Стандартный размер 35/7,5 мм - гарантированная совместимость с большинством модульных устройств

Ограничения применения

Не предназначена для наружной установки без защиты от механических воздействий и прямого попадания осадков. Не рекомендуется использовать в местах с постоянными вибрациями без дополнительной фиксации - хотя толщина 0,8 мм повышает жёсткость, длительные нагрузки могут вызвать усталостную деформацию. Не подходит для крепления тяжёлого оборудования весом более 10–15 кг на одну рейку без дополнительной опоры.

Примеры использования

• Электрощиты в производственных цехах - для сборки групп автоматов и УЗО
• Щитовые комнаты в многоквартирных домах - для монтажа вводных устройств и счётчиков
• Шкафы управления насосами, вентиляцией, конвейерами
• Аксессуары для ремонта и модернизации старых щитов - замена повреждённой рейки

Практические советы

• При монтаже в металлический шкаф - проверьте, чтобы край рейки не задевал дверцу или боковые стенки
• Если нужна максимальная жёсткость - закрепите рейку двумя саморезами: один в начале, второй - в конце, а третий - посередине
• При использовании нескольких реек - соблюдайте равномерный шаг между ними, чтобы не затруднять доступ к клеммам
• При заказе нескольких единиц - учтите, что упакованы они стяжками из клейкой ленты; храните в сухом месте до монтажа
• Проверяйте посадочный профиль перед установкой - он должен плотно входить в защёлки устройств без люфтов
