Комплект реек горизонт. для шкафа CQE 600мм (10шт) DKC R5TPE60 ДКС R5RTPE60

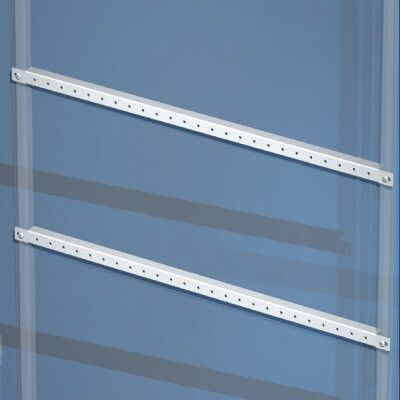

Рейка горизонтальная дверная для шкафов, ширина 600 мм, упаковка 10 штук от бренда DKC (ДКС) — это металлическая монтажная рейка, предназначенная для фиксации оборудования на внутренней поверхности дверей шкафов серии RAM block. Артикулы r5rtpe60 и r5tpe60 подходят для установки в шкафы шириной 600 мм, где требуется компактное и надёжное крепление устройств автоматизации, релейной защиты и контроля.

Назначение и область применения

Рейка используется для монтажа легких и среднетяжелых элементов на дверях шкафов — например, кнопочных постов, переключателей, индикаторов, малогабаритных реле, термостатов и других устройств управления. Применяется в промышленных шкафах серии RAM block, где важно сохранить доступ к управлению без вскрытия основного корпуса. Подходит для объектов с высокими требованиями к защите оборудования: заводские линии, насосные станции, системы автоматического управления.

Технические характеристики

• Ширина: 600 мм — соответствует стандартным габаритам шкафов RAM block;
• Тип: монтажная рейка, горизонтального расположения;
• Материал: оцинкованная сталь толщиной 2 мм — устойчивость к коррозии и механическим нагрузкам;
• Цвет: серый — совпадает с цветовой гаммой корпусов RAM block;
• Нормативный документ: ГОСТ 31195.2-2012 — соответствие требованиям к монтажным направляющим для электрооборудования;
• Упаковка: 10 штук в одной упаковке — оптимально для крупных проектов и запаса на складе.

Совместимость и монтаж

Рейка предназначена исключительно для установки на внутреннюю сторону дверей шкафов серии RAM block шириной 600 мм. Крепится саморезами через предварительно просверленные отверстия — отверстия уже выполнены в соответствии со стандартными шагами крепления оборудования. Для монтажа не требуются специальные инструменты: достаточно отвертки и метизов M4–M5. Убедитесь, что дверь шкафа имеет плоскую поверхность без выступов, которые могут мешать плотному прилеганию рейки.

Безопасность и стандарты

Изделие соответствует ГОСТ 31195.2-2012, который регламентирует требования к монтажным рейкам для распределительных устройств. Материал — оцинкованная сталь — обеспечивает безопасную работу в условиях повышенной влажности и температурных колебаний. Напряжение и ток, проходящие через установленное на рейке оборудование, должны соответствовать нормам, указанным в паспортах самих устройств; рейка не является токоведущим элементом.

Преимущества

• Высокая жесткость благодаря толщине 2 мм — не деформируется под весом оборудования;
• Защитное цинковое покрытие — долговечность даже в агрессивных средах;
• Точные габариты — идеально вписываются в рамку двери шкафа RAM block без зазоров;
• Удобство комплектации — 10 штук в упаковке снижают затраты на доставку и хранение.

Ограничения применения

Не применяется для вертикального монтажа или крепления на стенках шкафа — только на дверях. Не рекомендуется использовать для тяжелого оборудования массой более 15 кг на одну рейку — возможен прогиб. Не подходит для шкафов другой ширины (например, 800 мм или 1000 мм), так как не обеспечивается точное совпадение с крепежными точками. Не заменяет основные DIN-рейки внутри шкафа — служит исключительно для дверных модулей.

Примеры использования

• Кнопки аварийной остановки на двери шкафа управления насосной станцией;
• Переключатели режимов работы на двери шкафа автоматизации конвейера;
• Индикационные лампы и световые сигнализаторы на двери щита релейной защиты;
• Терморегуляторы и контроллеры на дверях шкафов HVAC в промышленных помещениях.

Практические советы

• Перед монтажом проверьте, чтобы дверь была полностью закрыта и не имела люфтов — иначе рейка будет испытывать дополнительные нагрузки;
• Используйте саморезы с потайной головкой, чтобы не мешать закрыванию двери;
• При необходимости можно комбинировать несколько реек — они легко выстраиваются в ряд без перекрытия;
• Артикулы r5rtpe60 и r5tpe60 взаимозаменяемы — отличаются лишь партиями производства, функционально идентичны;
• Храните в сухом месте — хотя материал оцинкованный, длительный контакт с водой может вызвать побурение кромок.
