Кронштейн TST20 для DIN-рейки QUADRO - 03120 ДКС

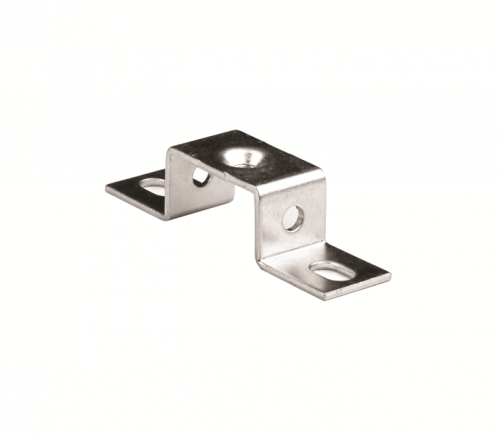

Кронштейн TST20 для DIN-рейки от DKC предназначен для фиксации DIN-рейки на заданной высоте внутри электрических шкафов, обеспечивая устойчивую и точную установку модульного оборудования. Артикул 03120 относится к серии Quadro и совместим со стандартными рейками 35 мм.

Назначение и область применения

Кронштейн TST20 для DIN-рейки используется для вертикального крепления DIN-рейки на расстоянии от поверхности монтажа. Это необходимо, когда требуется доступ к тыльной стороне рейки, удобство обслуживания или соблюдение требований по зазорам между оборудованием и стенкой шкафа. Подходит для установки автоматических выключателей, УЗО, реле, счетчиков и других устройств, монтируемых на DIN-рейку 35 мм.

Технические характеристики

• Тип крепления: DIN-рейка 35 мм
• Тип адаптера: прямолинейный - обеспечивает параллельное расположение рейки относительно поверхности монтажа
• Материал: металл - повышает прочность и долговечность
• Толщина материала: 2 мм - обеспечивает жесткость без избыточного веса
• Тип изделия: держатель DIN-рейки

Совместимость и монтаж

Кронштейн TST20 для DIN-рейки совместим со всеми стандартными DIN-рейками 35 мм, соответствующими IEC 60715. Монтаж выполняется путём защёлкивания кронштейна на рейку с последующим закреплением саморезами или болтами к поверхности шкафа. Для правильной установки важно проверить, чтобы отверстия под крепёж находились в зоне, свободной от установленных модулей.

Преимущества

• Высокая механическая прочность благодаря металлической конструкции толщиной 2 мм
• Стандартная форма позволяет использовать в любых типах электрических шкафов
• Удобство сервисного обслуживания - оборудование легко демонтировать без снятия всей рейки
• Интеграция в серию Quadro - гарантия совместимости с другими компонентами этой линейки

Ограничения применения

• Не предназначена для нагрузок выше стандартных - не рекомендуется использовать для массивных блоков, превышающих массу 10–15 кг на один кронштейн
• Не подходит для установки вне закрытых шкафов - отсутствует защита от внешних воздействий (пыль, влага)
• Не применяется для горизонтального или углового монтажа - только прямолинейное положение

Примеры использования

• Электрощитовые помещения в промышленных цехах - для создания зазора между рейкой и стенкой шкафа
• Аварийные системы управления - где нужен быстрый доступ к проводкам сзади
• Оборудование для ЖКХ и коммунальных служб - там, где требуется регулярная поверка счётчиков
• Автоматизация конвейеров - при необходимости прокладки кабеля под рейкой

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для размещения кронштейна и оборудования - минимальный зазор от передней грани рейки до дверцы должен составлять не менее 80 мм
• Используйте два кронштейна TST20 для каждой рейки длиной более 900 мм - это предотвратит прогиб
• Не затягивайте крепёж слишком сильно - металл толщиной 2 мм может деформироваться при перегрузке
• При замене старого кронштейна - сохраните оригинальное расположение отверстий, чтобы не повредить корпус шкафа
